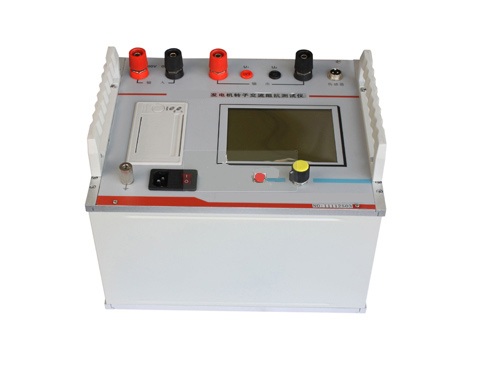

发电机转子交流阻抗测试仪技术指标

产品概述

执行标准：GB776-76

发电机交流阻抗测试仪是我公司在的基础上经改进和提高，推出的最新款交流阻抗测试仪，使用“一键飞梭”技术（旋转鼠标）。

采用高速同步测试系统；增加了显示和打印交流阻抗特性曲线并能与PC机联机实现数据下载和编辑测试报告的功能,增大了测试容量，适用于所有容量的发电机组。

该仪器采用当今最先进的高速微处理器技术，功能更强大，性能更优越，使用更方便，目前在国内处于领先水平。

可根据用户要求，定做各种容量和输出电压的安全隔离型调压器和无功补偿箱。总容量50kVA仅重20kg！

产品特点

高速测量各种同步发电机在动、静态下的转子交流阻抗及其特性曲线。

全自动采集、测量、显示、存储、打印所有测量参数（电压、电流、阻抗、功率、频率）。

进口优质“一键飞梭”（旋转鼠标）无需按键，操作更方便。

内置超大容量存储器，可存储6400组数据，经RS232通讯接口可上传至PC机，实现数据下载、自动生成可编辑测试报告，便于技术管理和存档。

可选择快速的自动测量和任意的手动测量两种方式。

原装进口高亮度蓝色大屏幕图文LCD显示、全中文菜单提示操作、简单、方便。（具有对比度调节功能，以获得各种环境下的最佳视觉效果）

自带微型打印机，实时快速打印测试数据和特性曲线。

完善的过压、过流保护功能。根据试验参数自动调整保护动作值，确保设备安全。

可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。还可测量各种同、异步电机绕组的交流阻抗.

采用全金属标准工业机箱，符合国家标准，抗干扰能力强。（发电机交流阻抗测试环境电磁场干扰很严重，特别是膛外试验时，由于磁场是开放性的，非金属机箱的仪器可能受干扰给测量数据带来很大的误差）

本设备采用最新的测试系统，数据处理的效率（通过测试）比同类产品快4倍以上，这样保证了数据处理的快速、可靠、精确；

产品参数

发电机交流阻抗测试仪

产品概述

执行标准：GB/T1029-2008; JB/T 8446-2005

发电机转子交流阻抗测试仪是我公司根据国家标准GB/T1029-2008《三相同步电机试验方法》和JB/T 8446-2005

《隐极式同步发电机转子匝间短路测量方法》的要求，基础上增加了同步测量发电机转速的功能

采用发电机专用转速传感器接口和最先进的超高速微处理器，使用“一键飞梭”＋快捷键的操作方式，功能更强大，性能更优越，使用更方便。

具有工作可靠、操作简便、测试精度高、小巧轻便等特点。目前在国内处于领先水平。

产品特点

同步测量发电机的转速:符合国家标准的要求

全自动高速测量:各种同步发电机在动、静态下的转子交流阻抗及其特性曲线。 全自动采集、测量、显示、存储、打印所有测量参数（电压、电流、阻抗、功率、转速、频率、时间、设备编号）。

两种测试方式:可选择快速的自动测试和任意的手动测试。

随机附带测试报告应用软件:内置超大容量存储器，可存储1000组数据，可经RS232通讯接口上传至PC机，实现数据下载、自动生成可编辑测试报告，便于技术管理和存档。

全天侯大屏幕图文LCD显示:全中文菜单界面，光标提示操作，简单、方便；实时显示测试数据和动态描绘曲线，曲线坐标自动缩放，读图更加清晰。

自带高速微型打印机:实时打印测试数据和特性曲线。

完善的过压、过流保护功能:根据试验参数自动调整保护动作值，确保设备安全。

可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。还可测量各种同、异步电机绕组的交流阻抗.

采用全金属标准工业机箱:符合国家标准，抗干扰能力强。（发电机交流阻抗测试环境电磁场干扰很严重，特别是膛外试验时，由于磁场是开放性的，非金属机箱的仪器可能受电磁干扰给测量数据带来很大的误差）
