水内冷发电机绝缘特性测试仪核心指标

时间：2020-09-12

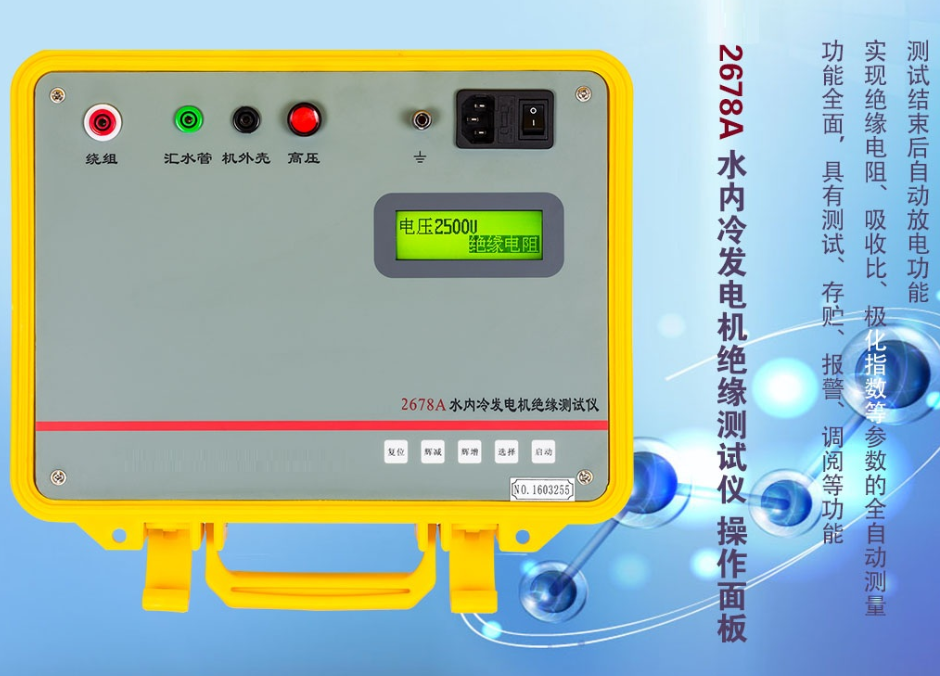

水内冷发电机绝缘特性测试仪核心指标

产品概述

本仪器专用于水内冷发电机的绝缘测试，可在不吹干冷却水的情况下直接测试,自动消除极化电势的影响，符合最新产品检定国家标准。

输出电流达40mA，输出电压2500V。内含高精度微电流测量、数字升压、极化电势补偿系统。

主要功能特点

整机体积小，重量轻

微电脑控制，菜单操作

拥有智能化仪表

全面完善的保护功能

大屏幕液晶 LCD 点阵显示

低压屏蔽法测量，性能稳定

自动测量 R15、R60、R600，自动计算吸收比、极化指数

测试电压为负高压 2500V，带载能力强

测量范围为 0 ~10GΩ，自动切换量程

能自动补偿并消除水的极化电势对测试结果的影响

汇水管与机座间电阻低至 3kΩ 时，仍能保证测量准确度

随时显示测试时间，且每隔 15 秒蜂鸣器自动鸣叫提示

测量完毕自动泄放高压，高压泄放时间不超过 5 秒

自动测量环境温度、空气湿度及每次测试的日期与时间

能保存60组测量结果，且数据20年可不丢失

自带RS232接口，能与计算机数据通信

自带打印机，可对测量结果进行打印，免去了抄表工作

具有全面完善的保护功能，工作可靠性高

整机嵌压式结构，分散应力

减震缓冲处理，确保物流的可靠性

整机达到防尘、防水等级，符合国标IP67

主要技术参数

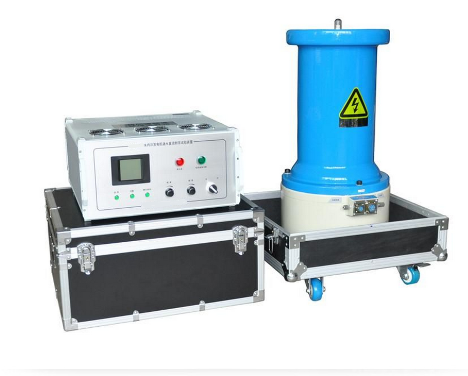

水内冷发电机通水直流耐压试验装置

产品概述

我公司根据“低压屏蔽法”原理研制的“水内冷发电机通水直流高压试验装置”，实现了在通水情况下对水内冷发电机进行直流耐压和直流泄漏电流的试验。

彻底克服了吹水时间长，底部积水难吹干，易引起线圈内拉弧等难题。同时解决了原通水试验设备笨重分散，接线复杂，读数困难等问题。

整套装置接线简单，极化补偿电压由机箱直接输出。采用电子控制与调谐，操作方便；电压、电流均在面板计上一次读数无需换算。一分钟定时及提示功能，按试验规程要求设定。

机内过压过流保护功能完善，外附氧化锌过压保护装置更确保发电机安全，万无一失。便携式结构，特别适合现场试验。

产品参数

高压输出额定电压	直流 0~60/80kV 连续可调
高压额定功率	5kW~16kW
输出电压测量	模拟/数字双显±2.0％（满度）
定子绕组泄漏电流测量	模拟μA表±2.0％（满度）
保护装置	内设高，低压过压过流保护电路。过压保护采用拨盘设置，一目了然。专配的外附氧化锌过压保护装置，确保发电机安全
高压输出额定电流	80mA～200mA
电压稳定度	随机波动，电源电压变化±10％时小于2％
输出总电流测量	数显mA表±1.0％（满度）
汇水管极化电势补偿	补偿电压±2.5V。升压前，调节面板上的“补偿调零电位器”使μA表指零
一分钟定时按钮	升到试验电压，按该钮即自动计时
定时器50秒至1分钟蜂鸣器报警，提示加压时间到
体积与重量	机箱： 600长×450宽×275高mm3 重量：35kg
	中频变：φ370×高210mm 重量：24kg
	倍压筒：φ280×高420mm 重量：10kg
	（以60kV/200mA 为例）
