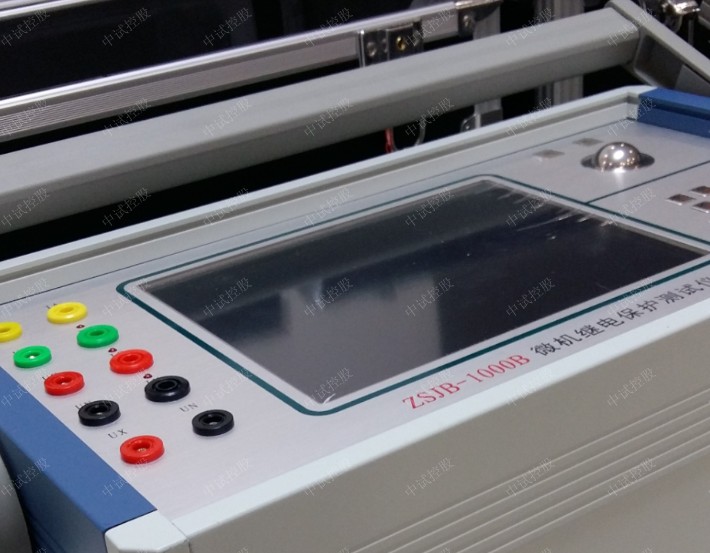

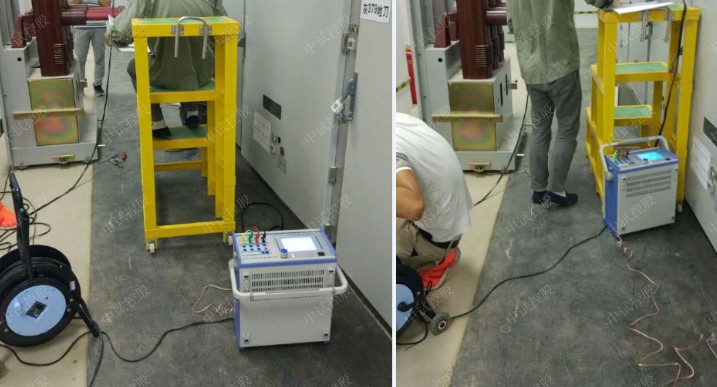

微机继电保护测试仪核心重点

产品特点

标准的4相电压3相电流输出 具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A

第4相电压Ux为多功能电压项，可设为4种 3U0或检同期电压，或任意某一电压值的情况输出。

单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作

可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、 永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。

双操作方式，联接电脑运行 通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作

可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图， 绘制故障波形，联机打印报表等。

软件功能强大 可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等

能方便地测试及扫描各种保护定值，进行故障回放，实时存 储测试数据，显示矢量图，联机打印报告等。

开关量接点丰富 7路接点输入和2对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。

大屏幕TFT显示屏 本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

自我保护 采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

具有独立专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。

性价比高 属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

产品参数

交流电流输出

输出精度 0.2级

相电流输出（有效值） 0～40A

三并电流输出（有效值） 0～120A

相电流长时间允许工作值（有效值） 10A

相电流最大输出功率 420VA

三并电流最大输出时最大输出功率 900VA

三并电流最大输出时允许工作时间 10s

频率范围（基波） 20～1000Hz

谐波次数 1～20 次

直流电流输出

输出精度 0.2级

电流输出 0～±10A / 每相，0～±30A / 三并

最大输出负载电压 20V

交流电压输出

输出精度 0.2级

相电压输出（有效值） 0～120V

线电压输出（有效值） 0～240V

相电压/线电压输出功率 80VA / 100VA

频率范围（基波） 20～1000Hz

谐波次数 1～20次

直流电压输出

输出精度 0.2级

相电压输出幅值 0～±160V

线电压输出幅值 0～±320V

相电压/线电压输出功率 70VA / 140VA

开关量及时间测量

		备注
开关量输入	10 路	空接点：    1 ～ 20mA ， 24V 电位接点接入：“ 0 ”： 0 ～  +6V ； “ 1 ”： +11 V ～  +250V
开关量输出	8 对	DC ： 220V ／ 0.2A ； AC ： 220V ／ 0.5A
时间测量	测量范围 0.1 m s  ～  9999s     测量 精度 0.1mS

体积重量 a

外形尺寸	400 × 300 × 180mm ³
单机重量	18kg
供电电源	AC 220V ± 10% ， 50 ／ 60Hz
环境温度	-10 ℃   ～  +50 ℃

产品概述

新一代1200A测试仪设有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。

可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；

散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

主要性能参数

交流电流输出:

6相电流输出时每相输出（有效值） 0～30A 输出精度 ∠0.2级（主量程内)

3相电流输出时每相输出（有效值） 0～60A

6相并联电流输出（有效值） 0～180A

相电流长时间允许工作值（有效值） 10A

相电流最大输出功率 400VA

6相并联电流最大输出时允许工作时间 10s

频率范围（基波） 0～1000Hz

直流电流输出:

电流输出 0～±10A / 每相 ，0～±60A / 6并 输出精度 0.2级

最大输出负载电压 18V

交流电压输出:

相电压输出（有效值） 0～120V 输出精度 0.2级

线电压输出（有效值） 0～240V

相电压 / 线电压输出功 80VA / 100VA

频率范围（基波） 20～1000Hz

谐波次数 1～20次

直流电压输出:

相电压输出幅值 0～±160V 输出精度 0.2级

线电压输出幅值 0～±320V

相电压/ 线电压输出功率 70VA / 140VA

开关量:

10路开关量输入

空接点 1～20mA，24V

电位接点接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8对开关量输出 DC：220 V／0.2 A；AC：220 V／0.5 A

继电保护校验仪

产品概述

继电保护校验仪是我公司开发成功的新一代校验装置。该仪器内部的交直流电压、电流源采用了最新的电源技术，使仪器在电路设计、器件选型、面板布局、内部结构设计上达到国内先进水平。

该仪器具有功能完善、选材优良、测试项目数据清晰、操作简单等优点，是电力继保部门的首选设备。

产品特点

量度继电器： 可测量电流、电压继电器的启动值、返回值及其返回系数。

时间继电器： 可测量启动值、返回值及其动作时间。

中间继电器： 可测量各类带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及其动作时间。

重合闸继电器：可进行电容充电试验、充电时间、重合闸时间和中间元件的测试。

差动继电器： 可进行直流励磁试验、制动特性试验、伏安特性试验。

其他各种非常见继电器。

产品参数

工作电源	AC220V+10% 50Hz
工作环境	温度：-10℃～40℃ 湿度：≤85%
大 气 压	86～106Kpa
输出电源	交流电压： 0～220V/3A
	交流电流： 0～100A/7.5V 0～20A/25V 0～5A/5V
	直流电压： 0～220V/3A
	直流电流： 0～20A/25V
	定值输出： DC24V DC48V DC110V DC220V
性能指标	电流、电压表：41/2位
	数字毫秒表： 0～99.9999s
