数显大电流发生器核心技术

采用标准

DL/T 596-2005《电力设备预防性试验规程》

GB1094.1-GB1094.6-96 《外壳防护等级》

GB2900《电工名词术语》

GB/T16927.1~2-1997《高电压试验技术》

GB4793-1984 《电子测量仪器安全要求》

GB191《包装贮运标志》

GB/T.311-1997《高压输变电设备的绝缘与配合》

可替代或等同以下产品名交直流大电流、升流器、温升发热试验、安秒特性测试仪、互感器变比校验、直流升流器、断路器速断、过流保护试验、加热装置、温升试验装置、大电流试验装置

功能简述

大电流发生器是中试电力在的基础上，根据国家最新电力行业标准而设计的、性能先进的升流设备。大电流发生器（升流器）是各行各业在电气调试中需要大电流场所的必需设备

应用于发电厂、变配电站、电器制造厂及科研、试验室等单位，属于短时或断续工作制，它具有体积小、重量轻、性能好，使用维修方便等特点。

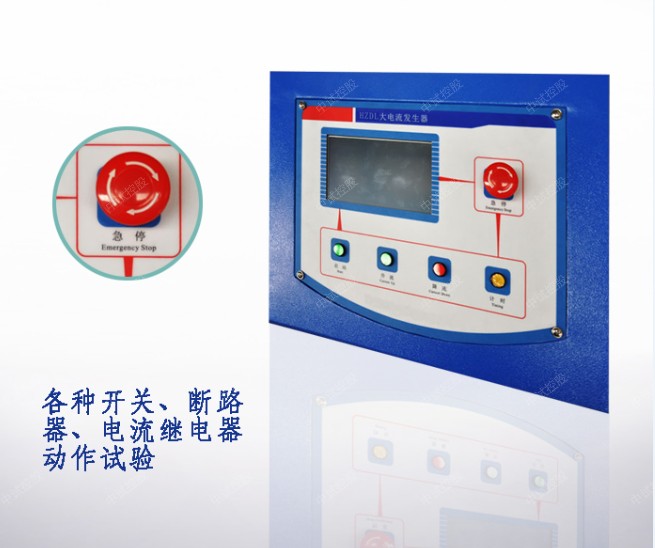

主要用于一次母线保护及各种电流互感器，电动机保护器，空气开关，开关柜，断路器，保护屏等校验。

仪器特点

采用高导电率铜材作为输出电极，接触面大、通流能力强

具有全新工艺的拉丝铝板，简洁醒目，耐磨耐污染。

全金属喷塑工艺外壳以及国际流行的驼灰色调，坚固可靠，确保物流的可靠性。

采用带刹万向脚轮，使移动和固定更灵活方便。

楔形导流风道，提高散热能力，大大延长使用寿命；

整机体积小、重量轻，，非常适合现场使用。

功能特点

具有零位保护功能，防止大电流的冲击对试品造成损伤，不在零位时无法启动。

冲击选择功能，在做断路器速断试验时，可切除零位保护功能，直接输出所需电流值 。

输出电流方式：真有效值连续可调。

输出电流是标准正弦波,波形畸变率小于5%

电压电流显示均采用新型高精度LED数字显示

可切换大小电流量程，提高显示细度，便于更准确读数。

电源电压和调压器输出电压可切换显示便于观察。

设备容量是按5分钟短时、间断性工作设计。

如用于批量试验，连续工作2.5分钟后，关闭10分钟。

可测被测元件的电流动作时间，并可同步记录锁定动作时间。（选配）

测时范围：0.001S～999.999S 分辨率1ms，测量误差：0.005% 量程±2digs。（选配）

可直接显示一次电流、二次电流的测试值，便于互感器变比校验试验。（选配）

二次电流范围0~5A 分辨率1mA（选配）

如做温升(30分钟-24小时)应按长期工作温升定制。（选配）

可定做三相带平衡调节升流器（选配）

可定做交直流两用升流器（选配）

便携式大电流发生器

采用标准

DL/T 596-2005《电力设备预防性试验规程》

GB1094.1-GB1094.6-96 《外壳防护等级》

GB2900《电工名词术语》

GB/T16927.1~2-1997《高电压试验技术》

GB4793-1984 《电子测量仪器安全要求》

GB191《包装贮运标志》

GB/T.311-1997《高压输变电设备的绝缘与配合》

产品概述

大电流发生器是中试电力通过多年实践经验自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强

和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器

具有输出功率大，体积小，重量轻等优点。主要用于电流互感器，电动机保护器，空气开关，开关柜，断路器，保护屏等校验。

仪器特点

欧式扳把快速接头、锁扣设计，接触面大、通流能力强

具有欧美工业设计感的PVC面板，简洁醒目

内置式封闭快速插头、无遮挡设计，保证现场接线可操作性，提高测试效率。

可切换电流量程，便于直接读数

工程塑料机箱设计，达到防尘、防水等级，符合国标IP67。

整机嵌压式结构，分散应力；减震缓冲处理，确保物流的可靠性；

楔形导流风道，提高散热能力，大大延长使用寿命；

整机体积小、重量轻，非常适合现场使用。

技术特点

具有零位保护功能，防止大电流的冲击对试品造成损伤，不在零位时无法启动。

冲击选择功能，在做断路器速断试验时，可切除零位保护功能，直接输出所需电流值

测量准确，输出端电流采用LED数字显示，输出电流分辨率为1A。

可输出0~50A交流电流，便于二次保护的过流速断试验。

可同步测试设备的动作时间。

可同时串接若干只校验，提高工作效率。

可直接显示一次电流、二次电流的测试值，便于互感器变比校验试验。（选配）

产品参数

输入电源：AC 220V 50Hz。

输出功率：3kVA

输出电流：串联500A、并联1000A；

开口电压：串联6V、并联3V.

电流可平滑平稳连续可调，精度1.0级；

输出电流是标准正弦波,波形畸变率小于5%

二次注入电流：50A

输出电流方式：真有效值连续可调；

可测被测元件的电流动作时间，并可同步记录锁定动作时间。

测时范围：0.001S～999.999S 分辨率1ms，测量误差：0.005% 量程±2digs。

设备容量是按5分钟短时、间断性工作设计。

如用于批量试验，连续工作2.5分钟后，关闭10分钟。
