132kVA/75kV 变频串联谐振试验装置方案
时间：2020-06-10
132kVA/75kV 变频串联谐振试验装置方案
一、被试品对象及试验要求1、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.125uF，试验频率30-300Hz，试验电压不超过22kV，试验时间5min。
二、132kVA/75kV变频串联谐振试验装置技术指标
1、额定电压：75kV,满足10kV变电站的交流耐压试验；
2、工作频率：30-300Hz,试验电压≤22kV,试验时间5min；
3、输出电压波形畸变率：<1.0％
4、允许连续工作时间：额定条件下一次性工作60分钟；
5、装置自身品质因数：Q>50
6、GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）
7、输入电源：三相380V或单相220V
8、频率调节范围：30Hz～300Hz
10、系统测量精度：1.5％
11、装置具有过压、过流、零位启动等保护功能
2、工作频率：30-300Hz,试验电压≤22kV,试验时间5min；
3、输出电压波形畸变率：<1.0％
4、允许连续工作时间：额定条件下一次性工作60分钟；
5、装置自身品质因数：Q>50
6、GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）
7、输入电源：三相380V或单相220V
8、频率调节范围：30Hz～300Hz
10、系统测量精度：1.5％
11、装置具有过压、过流、零位启动等保护功能
三、装置主要技术参数及功能
1、额定容量：132kVA
2、输入电源：单相220或三相380V电压，频率为50Hz
3、额定电压： 22kV；44kV；66kV
4、额定电流： 6A；3A；2A
5、工作频率：30-300Hz；
6、装置输出波形：正弦波
7、波形畸变率：输出电压波形畸变率≤1%；
8、工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
9、温 升：额定负载下连续运行60min后温升≤65K；
10、品质因素：装置自身Q≥30(f=45Hz)；
11、保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)
12、测量精度：系统有效值1.5级；
2、输入电源：单相220或三相380V电压，频率为50Hz
3、额定电压： 22kV；44kV；66kV
4、额定电流： 6A；3A；2A
5、工作频率：30-300Hz；
6、装置输出波形：正弦波
7、波形畸变率：输出电压波形畸变率≤1%；
8、工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
9、温 升：额定负载下连续运行60min后温升≤65K；
10、品质因素：装置自身Q≥30(f=45Hz)；
11、保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)
12、测量精度：系统有效值1.5级；
四、工作环境
1、环境温度：－10℃–50℃
2、相对湿度：≤90%RH
3、海拔高度: ≤1000米；
五、设备遵循标准
2、相对湿度：≤90%RH
3、海拔高度: ≤1000米；
《电气装置安装工程电气设备交接试验标准》 GB50150-2016
《电力设备预防性试验规程》 DL/T596-1996
《高压谐振试验装置》 DL/T 849.6—2004
《电抗器》 GB10229.88
《耦合电容器和电容分压器》 IEC358(1990)
《电力变压器》 GB1094.5-2003
《外壳防护等级》 GB1094.1-GB1094.6-96
《高电压试验技术》 GB/T16927.1~2-1997
《电力设备预防性试验规程》 DL/T596-1996
《高压谐振试验装置》 DL/T 849.6—2004
《电抗器》 GB10229.88
《耦合电容器和电容分压器》 IEC358(1990)
《电力变压器》 GB1094.5-2003
《外壳防护等级》 GB1094.1-GB1094.6-96
《高电压试验技术》 GB/T16927.1~2-1997
六、装置容量确定
设计3节电抗器，则单节电抗器为44kVA/22kV/2A，装置总容量为132kVA。
10kV/300mm2电缆3km的交流耐压试验，电容量≤1.125uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
试验电流：I=2πfCU =2π×35×1.25×10-6×22×103=5.4A
七、装置容量定为132kVA/75kV，分3节电抗器，电抗器单节为44kVA/22kV/2A，使用电抗器串并联能满足上述被试品的试验要求。
设计3节电抗器，则单节电抗器为44kVA/22kV/2A，装置总容量为132kVA。
10kV/300mm2电缆3km的交流耐压试验，电容量≤1.125uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
试验电流：I=2πfCU =2π×35×1.25×10-6×22×103=5.4A
七、装置容量定为132kVA/75kV，分3节电抗器，电抗器单节为44kVA/22kV/2A，使用电抗器串并联能满足上述被试品的试验要求。

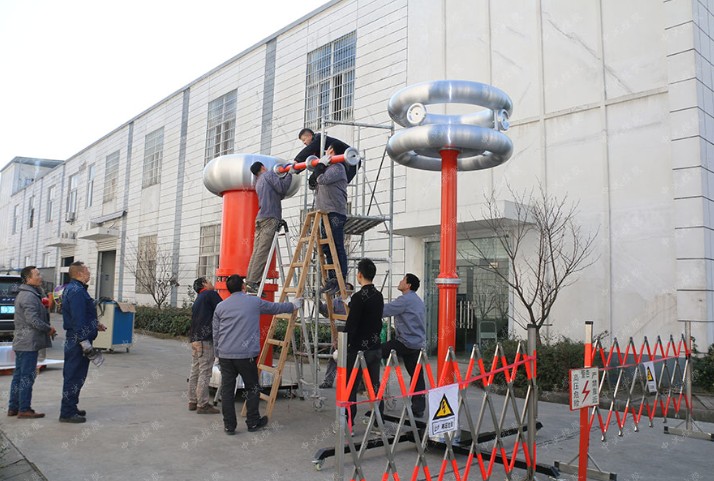

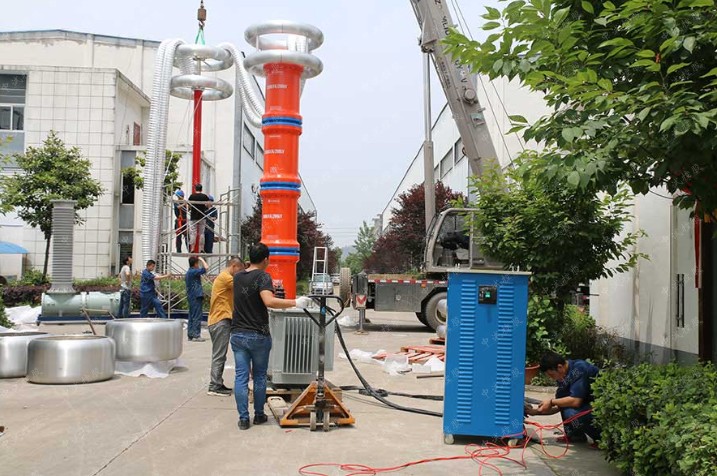

试验时设备使用关系列表
|
设备组合 被试品对象 |
电抗器 44kVA/22kV三节 |
激励变压器输出端选择 | 试验电压（kV） |
| 10kV/300mm2电缆3km |
使用电抗器三节并联 （其中三节接地） |
1.2kV | ≤22kV |
（一）激励变压器JLB-6kVA/1.2kV/0.4kV 1台
1）额定容量：6kVA；
2）输入电压：0-400V，单相；
3）输出电压：1.2KV；
4）结 构：干式；
2）输入电压：0-400V，单相；
3）输出电压：1.2KV；
4）结 构：干式；
（二）变频电源BP-6kW/220/380V 1台
1）额定输出容量：6kW
2）工作电源： 220/380±10%V（单/三相），工频
3）输出电压：0 –400V，单相
4）额定输入电流：15.8A
5）额定输出电流：15A
6）电压分辨率： 0.01kV
7）电压测量精度：1.5%
8）频率调节范围：30 – 300Hz
9）频率调节分辨率：≤0.1Hz
10）频率稳定度： 0.1%
11）运 行 时 间：额定容量下连续60min
12）额定容量下连续运行60min元器件最高温度≤65K;
13）噪 声 水 平：≤50dB
2）工作电源： 220/380±10%V（单/三相），工频
3）输出电压：0 –400V，单相
4）额定输入电流：15.8A
5）额定输出电流：15A
6）电压分辨率： 0.01kV
7）电压测量精度：1.5%
8）频率调节范围：30 – 300Hz
9）频率调节分辨率：≤0.1Hz
10）频率稳定度： 0.1%
11）运 行 时 间：额定容量下连续60min
12）额定容量下连续运行60min元器件最高温度≤65K;
13）噪 声 水 平：≤50dB
（三）高压电抗器DK-44kVA/22kV 3节
1）额定容量：44kVA；
2）额定电压：22kV；
3）额定电流：2A；
4）品质因素：Q≥30 (f=45Hz)；
5）结 构：干式；
2）额定电压：22kV；
3）额定电流：2A；
4）品质因素：Q≥30 (f=45Hz)；
5）结 构：干式；
（四）电容分压器FRC-75kV/1500pF 1套
1）额定电压：75kV；
2）高压电容量：1500pF
3）介质损耗：tgσ≤0.5%；
4）分 压 比：3000：1
5）测量精度：有效值1.5级;
2）高压电容量：1500pF
3）介质损耗：tgσ≤0.5%；
4）分 压 比：3000：1
5）测量精度：有效值1.5级;
九、供货清单一览表
（一）配置设备一览表
|
序号 |
设 备 名 称 |
型 号 及 规 格 |
单位 |
数量 |
备注 |
|
1 |
激励变压器 |
JLB-6kVA/1.2kV/0.4kV |
台 |
1 |
|
|
2 |
变频电源 |
BP-6kW/220/380V |
台 |
1 |
|
|
3 |
高压电抗器 |
DK-44kVA/22kV |
台 |
3 |
|
|
4 |
电容分压器 |
FRC-75kV/1500pF |
套 |
1 |
|
（二）设备附件一览表
|
序号 |
设 备 名 称 |
型 号 及 规 格 |
单位 |
数量 |
备注 |
|
1 |
分压器至电抗器间 |
|
根 |
1 |
|
|
2 |
电抗器至被试品间 |
|
根 |
1 |
|
|
3 |
激励变至电抗器 |
|
根 |
1 |
|
|
4 |
电抗器间连接线 |
|
根 |
6 |
|
|
5 |
激励变间连接线 |
|
根 |
1 |
|
|
6 |
激励变间连接线 |
|
根 |
1 |
|
|
7 |
激励变进线 |
|
根 |
1 |
|
|
8 |
电源进线 |
|
根 |
1 |
|
|
9 |
电源进线 |
|
根 |
1 |
|
|
10 |
接地线 |
|
套 |
1 |
|
|
11 |
防尘罩 |
1个激励变和3个电抗器 |
个 |
4 |
|
