75kVA/75kV 变频串联谐振试验装置方案

时间：2020-06-10

一、被试品对象及试验要求
1、10kV/300mm2电缆1.5km的交流耐压试验，电容量≤0.563uF，试验频率30-300Hz，试验电压不超过22kV，试验时间5min。

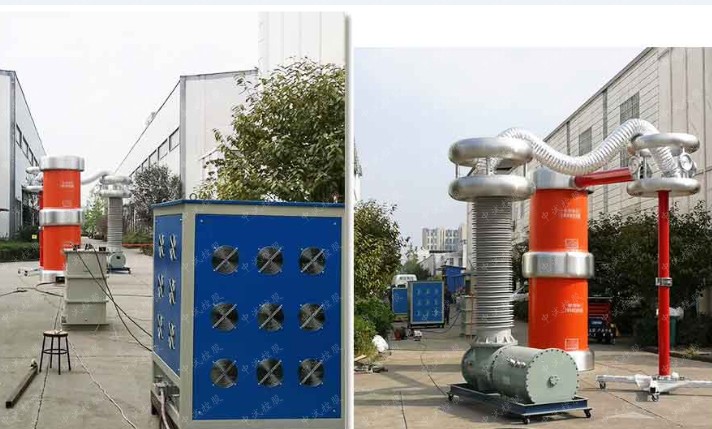

二、75kVA/75kV变频串联谐振试验装置技术指标

1、额定电压：
25kV---满足10kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压≤22kV,试验时间5min；
50kV---满足35kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压≤52kV,试验时间60min；
2、输出电压波形畸变率：<1.0％
3、允许连续工作时间：额定条件下一次性工作60分钟；
4、装置自身品质因数：Q>50
5、GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）
6、输入电源：三相380V或单相220V
7、频率调节范围：30Hz～300Hz
8、系统测量精度：1.5％
9、装置具有过压、过流、零位启动等保护功能

三、装置主要技术参数及功能

1、额定容量：75kVA
2、输入电源：单相220或三相380V电压，频率为50Hz；

3、额定电压： 25kV；50kV；75kV；

4、额定电流： 3A；1.5A；1A；

5、工作频率：30-300Hz；

6、装置输出波形：正弦波

7、波形畸变率：输出电压波形畸变率≤1%；

8、工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9、温升：额定负载下连续运行60min后温升≤65K；

10、品质因素：装置自身Q≥30(f=45Hz)；

11、保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12、测量精度：系统有效值1.5级；

四、工作环境

1、环境温度：－10℃–50℃
2、相对湿度：≤90%RH
3、海拔高度: ≤1000米；

五、设备遵循标准

《电气装置安装工程电气设备交接试验标准》 GB50150-2016
《电力设备预防性试验规程》 DL/T596-1996
《高压谐振试验装置》 DL/T 849.6—2004
《电抗器》 GB10229.88
《耦合电容器和电容分压器》 IEC358(1990)
《电力变压器》　 GB1094.5-2003　　　　　　
《外壳防护等级》 GB1094.1-GB1094.6-96 　　　　　
《高电压试验技术》 GB/T16927.1~2-1997　　

六、装置容量确定
设计3节电抗器，则单节电抗器为25kVA/25kV/1A，装置总容量为75kVA。
10kV/300mm2电缆1.5km的交流耐压试验，电容量≤0.563uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
试验电流：I=2πfCU =2π×35×0.563×10-6×22×103=2.7A
七、装置容量定为75kVA/75kV，分3节电抗器，电抗器单节为25kVA/25kV/1A，使用电抗器串并联能满足上述被试品的试验要求。

试验时设备使用关系列表

设备组合被试品对象	电抗器 25kVA/25kV三节	激励变压器输出端选择	试验电压（kV）
10kV/300mm2电缆1.5km	使用电抗器三节并联（其中三节接地）	1.2kV	≤22kV

八、系统配置及其参数

（一）激励变压器JLB-5kVA/1.2kV/0.4kV 1台

1）额定容量：5kVA；

2）输入电压：0-400V，单相；

3）输出电压：4/8/16kV

4）结构：干式；

（二）变频电源BP-5kW/220/380V 1台

1）额定输出容量：5kW

2）工作电源： 220/380±10%V（单/三相），工频

3）输出电压：0 –400V，单相

4）额定输入电流：22.7A

4）额定输出电流：12.5A

5）电压分辨率： 0.01kV

6）电压测量精度：1.5%

7）频率调节范围：30 – 300Hz

8）频率调节分辨率：≤0.1Hz

9）频率稳定度： 0.1%

10）运行时间：额定容量下连续60min

11）额定容量下连续运行60min元器件最高温度≤65K;

12）噪声水平：≤50dB

（三）高压电抗器DK-25kVA/25kV 3节

1）额定容量：25kVA；

2）额定电压：25kV；

3）额定电流：1A；

4）品质因素：Q≥30 (f=45Hz)；

5）结构：干式；

（四）电容分压器FRC-75kV/1500pF 1套

1）额定电压：75kV；

2）高压电容量：1500pF

3）介质损耗：tgσ≤0.5%；

4）分压比：3000：1

5）测量精度：有效值1.5级;

九、供货清单一览表

（一）配置设备一览表

序号	设备名称	型号及规格	单位	数量	备注
1	激励变压器	JLB-5kVA/1.2kV/0.4kV	台	1
2	变频电源	BP-5kW/220/380V	台	1
3	高压电抗器	DK-25kVA/25kV	台	3
4	电容分压器	FRC-75kV/1500pF	套	1

（二）设备附件一览表

序号	设备名称	型号及规格	单位	数量	备注
1	分压器至电抗器间		根	1
2	电抗器至被试品间		根	1
3	激励变至电抗器		根	1
4	电抗器间连接线		根	6
5	激励变间连接线		根	1
6	激励变间连接线		根	1
7	激励变进线		根	1
8	电源进线		根	1
9	电源进线		根	1
10	接地线		套	1
11	防尘罩	1个激励变和3个电抗器	个	4
