一、被试品对象及试验要求
       根据国家电力试验最新相关规程和有关产品设计标准，通过电抗器串、并联组合满足以下设备交流耐压试验要求：

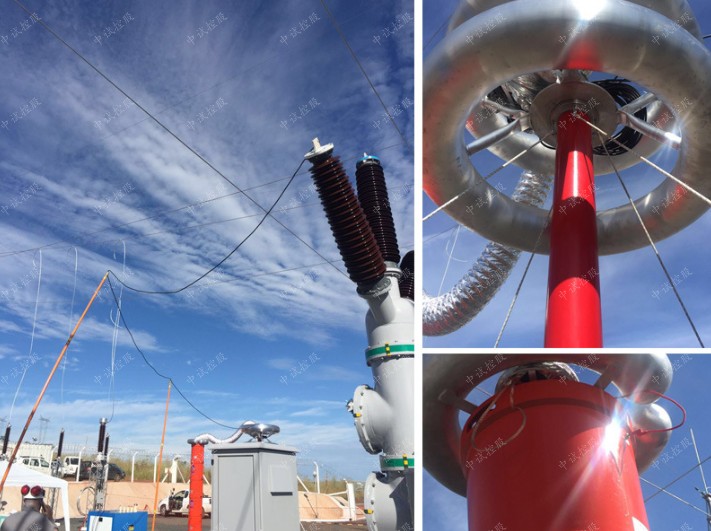

       1、35kV/300mm2电缆交流耐压试验，长度800m，电容量≤0.152μF，试验频率为30-300Hz,试验电压52kV。
       2、10kV/300mm2电缆交流耐压试验，长度2300m，电容量≤0.851μF，试验频率为30-300Hz,试验电压22kV。
       3、35kV及以下变电站断路器，刀闸，绝缘子等电气设备的交流耐压试验，试验频率30-300Hz,试验电压不超过100kV。
二、工作环境
       1、 环境温度：－150C–45 0C;
       2、相对湿度：≤90%RH;
       3、海拔高度: ≤2500米；
       4、现场风力：≤5级

三、装置主要技术参数及功能
       1、额定容量：108kVA；
       2、输入电源：单相220V/380V电压，频率为50Hz；
       3、额定电压：27kV；54kV；108kV
       4、额定电流：4A；2A；1A
       5、工作频率：30-300Hz；
       6、波形畸变率：输出电压波形畸变率≤1%；
       7、工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
       8、温升：额定负载下连续运行60min后温升≤65K；
       9、品质因素：装置自身Q≥30(f=45Hz)；
      10、保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
      11、测量精度：系统有效值1.5级；
四、设备遵循标准
       GB50150 2006       《电气装置安装工程电气设备交接试验标准》
       DL/T474.4-2006      《现场绝缘试验实施导则－交流耐压试验》
       DL/T596-1996       《电力设备预防性试验规程》
       GB/T16927.1-2-1997    《高电压试验技术》
       DL/T1015         《现场直流和交流耐压试验电压测量系统的使用导则》
       GB/T311.1-1997      《高压输变电设备的绝缘与配合》
       GB10229-1988       《电抗器》
       GB1094.3-2003       《电力变压器》
       GB191-2000          《包装储运图示标志》
       JB/T9641-1999       《试验变压器》
       IEC 358(1990)       《耦合电容器和电容分压器》
       GB4793-1984        《电子测量仪器安全要求》
       GB/T3859.2-1993       《半导体变流器 应用导则》
       GB/T2423.8-1995       《电工电子产品基本环境试验规程》
       DL/T849.6-2004  《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》

五、装置容量确定
       35kV/300mm2电缆交流耐压试验，长度800m，电容量≤0.152μF，试验频率为30-300Hz,试验电压52kV。
       频率取40Hz
       试验电流 I=2πfCU试 =2π×40×0.152×10-6×52×103=1.98A
       对应电抗器电感量 L=1/ω2C=104H,

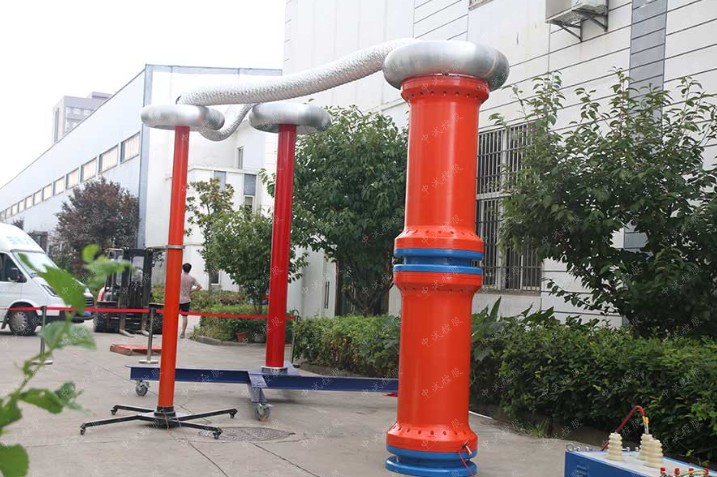

       设计四节电抗器，使用电抗器二节串联二组并联，则单节电抗器为27kVA/27kV/1A/104H，装置总容量为108kVA。
       验证:
        1、10kV/300mm2电缆交流耐压试验，长度2300m，电容量≤0.851μF，试验频率为30-300Hz,试验电压22kV。
       使用电抗器四节并联，此时电感量为L=104/4=26H
       试验频率f=1/2π√LC=1/(2×3.14×√26×0.851×10-6)=33.8Hz。
       试验电流 I=2πfCU试 =2π×33.8×0.851×10-6×22×103=3.9A
       电抗器四节并联使用时最大电流为4A，故4A>3.9A，此套设备可满足以上被试品的要求。
       2、35kV及以下变电站断路器，刀闸，绝缘子等电气设备的交流耐压试验，试验频率30-300Hz,试验电压不超过100kV。
       使用电抗器四节串联，此时电感量为L=104*4=416H
       试验频率f=1/2π√LC=1/(2×3.14×√416×0.005×10-6)=110Hz。
       试验电流 I=2πfCU试 =2π×110×0.005×10-6×100×103=0.35A
       电抗器四节并联使用时最大电流为1A，故1A>0.35A，此套设备可满足以上被试品的要求。
      结论：装置容量定为108kVA/108kV/27kV，分四节电抗器，电抗器单节为27kVA/27kV/1A/104H通过组合使用能满足上述被试品的试验要求。
