132kVA/22kV 变频串联谐振试验装置方案

时间：2020-06-10

一、被试品对象及试验要求
1、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.126uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

二、工作环境
1、环境温度：－100C –50 0C
2、相对湿度：≤90%RH
3、海拔高度: ≤1000米；
三、装置主要技术参数及功能
1、额定容量：132kVA
2、输入电源：三相380V电压，频率为50Hz
3、额定电压： 22kV
4、额定电流： 6A；
5、工作频率：30-300Hz
6、装置输出波形：正弦波
7、波形畸变率：输出电压波形畸变率≤1%
8、工作时间：额定负载下允许连续5min；过压1.1倍1分钟
9、温升：额定负载下连续运行5min后温升≤65K
10、品质因素：装置自身Q≥30(f=45Hz)
11、保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；/12、测量精度：系统有效值1.5级；

四、设备遵循标准
GB10229-88 《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900　　　　　　　　《电工名词术语》
GB/T16927.1~2-1997　　《高电压试验技术》
五、装置容量确定
10kV/300mm2电缆3km的交流耐压试验，电容量≤1.126uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
频率取35Hz，
试验电流 I=2πfCU试 =2π×35×1.126×10-6×22×103=5.45A
对应电抗器电感量 L=1/ω2C=18.4H
设计三节电抗器，使用电抗器三节并联，则单节电抗器为44kVA/22kV/2A/55H，装置总容量为132kVA。
装置容量定为132kVA/22kV，分三节电抗器，电抗器单节为44kVA/22kV/2A/55H，使用电抗器串并联能满足上述被试品的试验要求。

试验时设备使用关系列表

设备组合被试品对象	电抗器 44kVA/22kV三节	激励变压器输出端选择
10kV/300mm2电缆3km	使用电抗器三节并联	1kV

六、系统配置及其参数
（一）激励变压器JLB-6kVA/1kV/0.4kV                      1台
1）额定容量：6kVA；
2）输入电压：0-400V，单相；
3）输出电压：1kV
4）结    构：干式；
5）重    量：约42kg；

（二）变频电源BP -6kW/220/380V                          1台
1）额定输出容量：6kW
2）工作电源：220/ 380±10%V（单/三相），工频
3）输出电压：0 –400V，单相，
4）额定输入电流：15A
5）额定输出电流：15A
6）电压分辨率： 0.01kV
7）电压测量精度：1.5%
8）频率调节范围：30 – 300Hz
9）频率调节分辨率：≤0.1Hz
10）频率稳定度：    0.1%
11）运行时间：额定容量下连续5min
12）额定容量下连续运行5min元器件最高温度≤65K;
13）噪声水平：≤50dB
14）重量：约10kg；

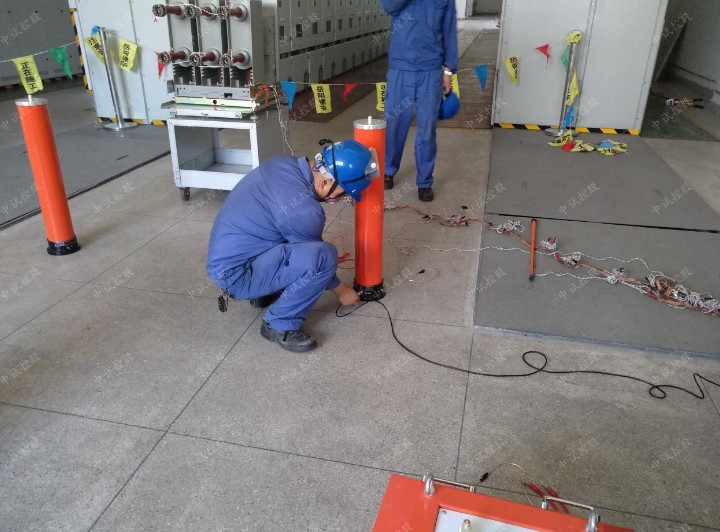

（三）高压电抗器DK-44kVA/22kV                      3节
1）额定容量：44kVA;
2）额定电压：22kV；
3）额定电流：2A；
4）电感量：55H/单节；
5）品质因素：Q≥30 (f=45Hz)；
6）结    构：干式；
7）重    量：约42kg；

（四）电容分压器FRC-30kV/6000pF                      1套
1）额定电压：30kV；
2）高压电容量：6000pF
3）介质损耗：tgσ≤0.5%；
4）分压比：1000：1
5）测量精度：有效值1.5级;
6）重    量：约6kg；

七、供货清单一览表
（一）配置设备一览表

序号	设备名称	型号及规格	单位	数量	备注
1	激励变压器	JLB-6kVA/1kV/0.4kV	台	1
2	变频电源	BP-F-6kW/220/380V	台	1
3	高压电抗器	DK-44kVA/22kV	台	3
4	电容分压器	FRC-30kV/6000pF	套	1
5	内部连接线		套	1
