继电保护测试仪过流保护调试及交流试验测试

时间：2020-05-29

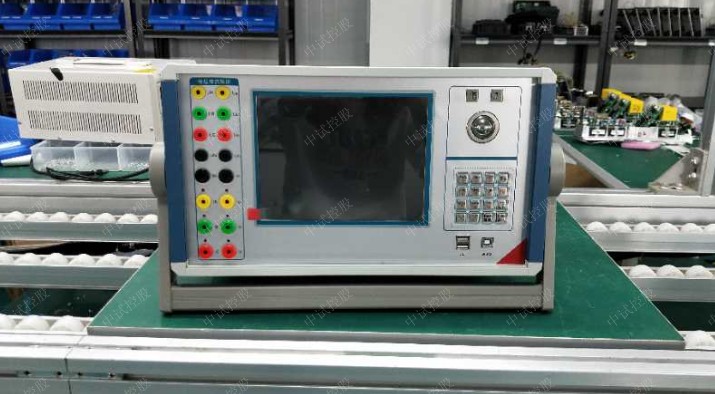

继电保护测试仪过流保护调试
继电保护测试仪根据所保护的对象不同，一般采用一段、二段或三段过流保护，校验过流保护一般选择“交流试验”模块进行测试。
采用自动试验方式搜索保护定值时，若拟动作的那段保护的整定动作时间为tms，则应将（t+200）ms及以上的数值填入界面中的“间隔时间”框内，以保证测试值的准确性。
1、如果保护不具方向性，则只需给保护加入故障电流，如果有方向性，电压源也应接入保护。点击界面上“短路计算”按钮进行相应短路计算，并注意选择故障的方向。
2、单独给保护输入故障电流时，若三相同时输入，请将测试仪IA、IB、IC三相电流设为正序相位，即0º、-120º、120º。
3、继电保护测试仪器一般采用“全自动”或“半自动”方式，通过“递增”或“递减”变量来测试保护的动作值，而采用“手动”方式测试保护的动作时间。
由于无论是继电器还是微机保护，在临界动作附近，其故障量与动作时间总是存在一定的“反时间特性”，即故障量越大（距离保护是越小），保护的动作时间就越小。为了使动作时间测试得更准确，在手动方式下，由继电保护测试仪输出的故障量（电压、电流幅值）应为整定值的1.2倍以上。若是距离保护，测试仪输出的故障阻抗应为整定值的0.8倍以下。这样，保护才能可靠动作，并且动作时间趋于稳定，更接近保护整定的动作时间。
4、对三段过流保护，最好应先校验动作电流较小的III段动作值，在校验II段时，应退出III段过流保护，在校验I段时，应退出II段和III段过流保护，以防止其它段误动作而干扰试验。
5、有时I段，也即速断保护的整定动作电流很大，超出了测试仪单相输出的最大电流值，此时可将测试仪的两相或三相电流并联输出。
6、被并联的两相或三相电流的相位应设置为相同，这样实际输出的电流大小即为它们的幅值之和。
7、为方便记录数据，只需选择其中的一相电流作为变量，以增减并联输出的电流大小使保护动作。
8、流回测试仪IN的电流往往较大，试验时请尽量采用较粗导线，或将两根导线并接当一根使用，并且，大电流输出的时间应尽可能短，以保证设备安全。
校验继电器时，为防止继电器接点抖动，不宜将变化步长设置得太小，否则反而会影响测试的精度。另外，应将界面上的“开关变位确认时间”设置得大一些，比如20ms或40ms，以忽略继电器接点的抖动。

继电保护测试仪交流试验测试
1、在测试常规继电器时，“开关变位确认时间”应设置得大一点，比如20ms左右；若测试的返回值误差过大，可能是由于继电器接点抖动过大，这时可以选择“手动”方式来完成；在测试继电器的动作时间时，测试仪输出的交流量应大于保护的启动值，以保证保护可靠动作。
2、继电保护测试仪装置在测试多段式过流保护时，一般是一段一段地分别进行试验。也就是说，做Ⅰ段定值的时候，把Ⅱ段、Ⅲ段都退出，然后逐步升电流直到保护动作。在这种方式下测出的动作时间往往是不准确的。测动作时间时，最好是直接由测试仪输出1.2倍及以上的整定动作值（低电压保护为0.8倍及以下）,保证保护能够启动动作，这样测出来的动作时间就比较准确。
3、测试距离保护时，短路阻抗在小于整定定值的时候保护才会出口，所以一般取定值的0.95倍来做试验，可保证保护能够可靠出口；在模拟接地距离故障的时候，零序补偿系数一定要设置正确；
4、继电保护测试仪器测试低周保护时，选择频率可变。频率变化的步长根据精度的要求来设置，最好是选择“自动”的方式来完成，因为低周有df/dt的闭锁值，用手动方式的话不好控制。频率从50开始下降一直降到保护动作为止，需要注意的是，间隔时间应该大于保护的动作时间。
5、校验零序电流定值时，要注意区分定值单里给出的是3I₀的定值，还是I₀的定值。如果是I₀的定值，继电保护测试仪装置在测试模块的左下角会有显示，如果是3 I₀的定值，则将左下角显示的I₀的值乘3，看是不是和定值一样。
