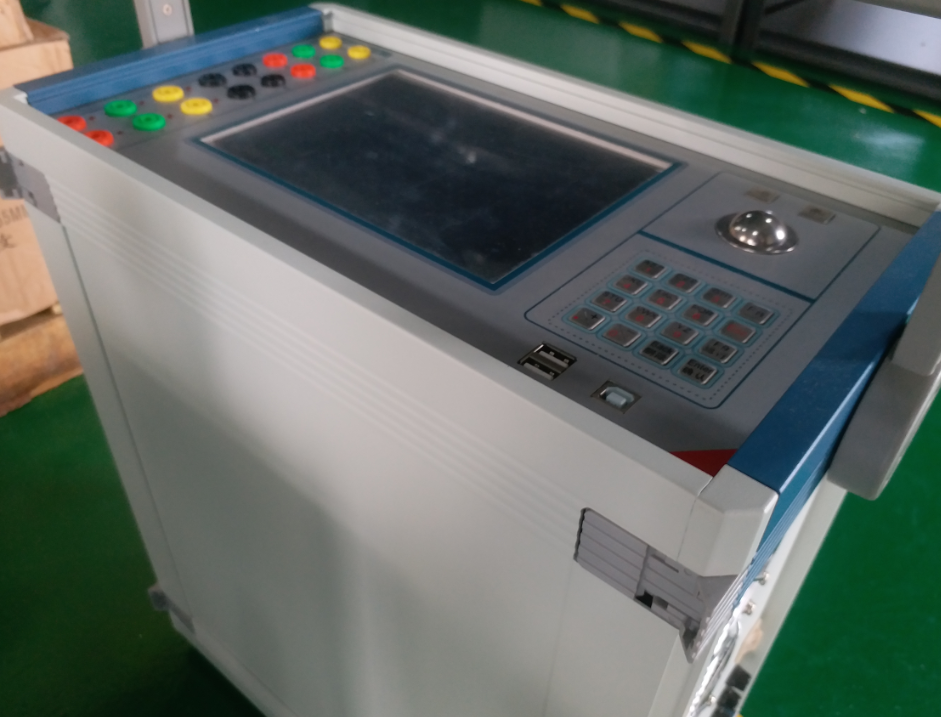

微机继电保护测试仪多方面功能保护
时间：2020-05-29
1、微机继电保护测试仪纵联变化量方向保护（RCS－901）
将收发信机整定在“负载”位置，或将微机继电保护测试仪装置的发信输出接至收信输入构成自发自收。仅投主保护压板，重合把手切在“综重方式”。整定保护定值控制字中“投纵联距离保护”置1、“允许式通道”置0、“投重合闸”置1、“投重合闸不检”置1。
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将IA修改为5A，三相电压均改为20V，然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键）。此时继电保护测试仪输出一突变的故障量。
可按上述方法分别模拟单相接地、两相短路、两相接地和三相正方向瞬时性故障。继电保护装置面板上相应跳闸灯亮，液晶上显示“纵联变化量方向”，动作时间为15～30ms。模拟上述反方向故障，纵联保护不动作。
2、微机继电保护测试仪纵联距离保护（RCS－902 ）
将收发信机整定在“负载”位置，或将微机继电保护测试仪的发信输出接至收信输入构成自发自收。仅投主保护压板，重合把手切在“综重方式”。整定保护定值控制字中“投纵联距离保护”置1、“允许式通道”置0、“投重合闸”置1、“投重合闸不检”置1。
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将IA修改为5A，三相电压均改为Ｕ=0．95＊Ｉ＊ＺＦ（ＺＦ纵联距离阻抗定值），然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键）。此时测试仪输出一突变的故障量。
分别模拟单相接地、两相短路、两相接地和三相正方向瞬时性故障。继电保护测试仪面板上相应跳闸灯亮，液晶上显示“纵联距离方向”，动作时间为15～30ms。模拟上述反方向故障，纵联保护不动作。
3、微机继电保护测试仪纵联零序保护（RCS－901 / 902 / 941B）
将收发信机整定在“负载”位置，或将本装置的发信输出接至收信输入构成自发自收。投主保护压板及零序压板，重合把手切在“综重方式”。整定保护定值控制字中“投纵联距离保护”置1、“允许式通道”置0、“投重合闸”置1、“投重合闸不检”置1。
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将IA修改为大于零序方向过流定值，三相电压均改为20，然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键）。此时测试仪输出一突变的故障量，模拟单相接地正方向瞬时性故障。
装置面板上相应跳闸灯亮，液晶上显示“纵联零序保护”，动作时间为15～30ms。模拟上述反方向故障，纵联保护不动作
4、微机继电保护测试仪光纤纵差保护（RCS－931 / 943 / 953）
将光端机（在CPU插件上）的接收“RX”和发送“TX”用尾纤短接，构成自发自收方式。仅投主保护压板，重合把手切在“综重方式”。整定保护定值控制字中“投纵联距离保护”、“专用光纤”、“通道自环”、“投重合闸”和“投重合闸不检”均置1。
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将IA修改为Ｉ＞１．05＊０．5＊Max（差动电流高定值、4＊（５７．7／ＸＣ1）），模拟单相或多相区内故障。然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键）。
继电保护装置面板上相应跳闸灯亮，液晶上显示“电流差动保护”，动作时间为40～60ms。
重做上述试验加故障电流Ｉ＜0．95＊０．5＊Max（差动电流低定值、１．5＊（５７．7／ＸＣ1）），装置应可靠不动作.。
5、微机继电保护测试仪距离保护
仅投距离保护压板，重合把手切在“综重方式”；整定保护定值控制字中“投Ｉ段接地距离”置1、“投Ｉ段相间距离”置1、“投重合闸”置1、“投重合闸不检”置1
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将IA修改为5A，三相电压修改为：U＝０．95＊Ｉ＊ZZD1（ZZD1为距离Ｉ段阻抗定值）。然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键），模拟三相正方向瞬时故障。
分别模拟单相接地、两相接地正方向瞬时性故障，装置面板上相应灯亮，液晶上显示“距离Ｉ段动作”，动作时间为10～25ms。
按上述方法分别校验ＩＩ、ＩＩＩ段距离保护，注意加故障量的时间应大于保护定值时间。
加故障电流20A，故障电压0V，分别模拟单相接地、两相短路、两相接地和三相反方向故障，距离保护不动作。
6、微机继电保护测试仪工频变化量距离保护
仅投距离保护压板，重合把手切在“综重方式”；整定保护定值控制字中“工频变化量阻抗”置1，投相间、接地各段距离置0。
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将电流修改为Ｉ＝2ＩN，三相电压均改为在0—UN范围内。然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键）。此时测试仪输出一突变的故障量，分别模拟A、B、C相单相接地瞬时性故障，及AB、BC、CA相间瞬时性故障（同时应满足故障电压在0—100V范围内）；
模拟单相接地故障电压：Ｕ＝（１＋Ｋ）Ｉ＊DZZD＋（１－１．05m）UN
模拟相间故障电压：Ｕ＝2Ｉ＊DZZD＋（１－１．05m）＊100 V
式中m＝0．9、1、1．2，DZZD —工频变化量距离定值；
工频变化量阻抗在m＝1．1时应可靠动作，在m＝0．9时应可靠不动作，在m＝2时动作时间小于10ms，装置面板相应灯亮。
加故障电流为Ｉ＜Ｕｎ／DZZD分别模拟反方向各种类型出口故障，工频变化量距离保护应不动作。
注意：试验时所用试验设备在模拟故障时，电流电压必须同时变化；试验正方向故障时，必须注意约束DZ动作的全阻抗继电器在故障时应能处在动作状态。
7、微机继电保护测试仪零序保护（RCS－901 / 902 / 931）
仅投零序保护压板，重合把手切在“综重方式”；整定保护定值控制字中“零序ＩＩＩ段经方向”置1、“投重合闸”置1、“投重合闸不检”置1
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。继电保护装置开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将电流修改为Ｉ＝1．05＊Ｉ0Nzd（其中Ｉ0Nzd为零序过流Ｉ～ＩV段定值，以下同），三相电压均改为20V。然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键）。此时测试仪输出一突变的故障量，模拟单相正方向故障。
装置面板上相应灯亮，液晶上显示“零序过流Ｉ段”或“零序过流ＩＩ段”或“零序过流ＩＩＩ段”或“零序过流ＩV段”；
加故障电压30V，故障电流0．95＊Ｉ0Nzd，模拟单相正方向故障，零序过流保护不动；
加故障电压30V，故障电流1．2＊Ｉ0Nzd，模拟单相反方向故障，零序过流保护不动；
8、微机继电保护测试仪零序保护（RCS－941 / 943）
仅投零序保护压板，重合把手切在“综重方式”；整定保护定值控制字中“零序Ｉ段经方向”置1、“投重合闸”置1、“投重合闸不检”置1
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将电流修改为Ｉ＝1．05＊Ｉ0Nzd（其中Ｉ0Nzd为零序过流Ｉ段定值，以下同），三相电压均改为20V。然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键）。此时测试仪输出一突变的故障量，模拟单相正方向故障。
装置面板上相应灯亮，液晶上显示“零序过流Ｉ段”；
加故障电压30V，故障电流0．95＊Ｉ0Nzd，模拟单相正方向故障，零序过流保护不动；
加故障电压30V，故障电流1．2＊Ｉ0Nzd，模拟单相反方向故障，零序过流保护不动；
按上述方法分别校验ＩＩ、ＩＩＩ、ＩＶ段零序过流保护，注意加故障量的时间应大于保护整定时间。
9、微机继电保护测试仪过流保护（RCS－951 / 953）
仅投过流保护Ｉ段压板。整定保护定值控制字中“投Ｉ段过流方向”置1、“投重合闸”置1、“投重合闸不检”置1。
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将电流修改为Ｉ＝1．05＊Ｉ1ZD（其中Ｉ1ZD为过流Ｉ段定值），三相电压均改为20V。然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键）。此时测试仪输出一突变的故障量，分别模拟单相、两相、三相正方向故障。
装置面板上相应灯亮，液晶上显示“过流Ｉ段”；
加故障电压30V，故障电流0．95＊Ｉ1ZD，模拟单相、两相、三相正方向故障，过流保护不动；
加故障电压30V，故障电流1．2＊Ｉ1ZD，模拟单相、两相、三相反方向故障，过流保护不动；
按上述方法分别校验ＩＩ、ＩＩＩ、ＩＶ段零序过流保护，注意加故障量的时间应大于保护整定时间。
10、微机继电保护测试仪低周保护（RCS－941 / 951）
仅投低周保护压板。整定保护定值控制字中“投低周保护”置1、“投重合闸”置1、“投重合闸不检”置1。
在“频率及高低周”模块中，选择“动作频率”试验项目，并设置“频率变化前延时”为20s。在“动作频率”页面中，设三相电流为2A（均应大于0．06ＩN），设初始频率为50Hz，终止频率小于整定的频率值，“测试时df／dt值”为0.5Hz／s。
开始试验后，测试仪输出三相对称电压（三个相间电压均应大于低周低压定值）三相电流模拟正常系统状态，等保护充电，直至“充电”灯亮。
“频率变化前延时”结束后，测试仪自动平滑降低三相电压的频率至低周保护低频定值以下，并等待装置动作出口。微机继电保护测试仪装置面板上相应跳闸灯亮，“充电”灯灭（低周保护动作闭锁重合闸），液晶上显示“低周动作”；
整定保护定值控制字中“低周保护滑差闭锁”置1。
选择“df／dt闭锁”试验项目。在“df／dt闭锁”页面中设置df／dt的变化初值大于整定的滑差闭锁值，变化终值小于整定的滑差闭锁值，变化步长为0.1 Hz／s。模拟当试验所加滑差小于低周滑差闭锁值时，保护开放低周保护，当试验所加滑差大于低周滑差闭锁值时，保护应可靠闭锁低周保护。
继电保护装置软件能按不同的df／dt值自动变化系统输出频率，逐步搜索出装置临界动作的df／dt值，即认为是“df／dt闭锁”。
将收发信机整定在“负载”位置，或将微机继电保护测试仪装置的发信输出接至收信输入构成自发自收。仅投主保护压板，重合把手切在“综重方式”。整定保护定值控制字中“投纵联距离保护”置1、“允许式通道”置0、“投重合闸”置1、“投重合闸不检”置1。
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将IA修改为5A，三相电压均改为20V，然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键）。此时继电保护测试仪输出一突变的故障量。
可按上述方法分别模拟单相接地、两相短路、两相接地和三相正方向瞬时性故障。继电保护装置面板上相应跳闸灯亮，液晶上显示“纵联变化量方向”，动作时间为15～30ms。模拟上述反方向故障，纵联保护不动作。
2、微机继电保护测试仪纵联距离保护（RCS－902 ）
将收发信机整定在“负载”位置，或将微机继电保护测试仪的发信输出接至收信输入构成自发自收。仅投主保护压板，重合把手切在“综重方式”。整定保护定值控制字中“投纵联距离保护”置1、“允许式通道”置0、“投重合闸”置1、“投重合闸不检”置1。
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将IA修改为5A，三相电压均改为Ｕ=0．95＊Ｉ＊ＺＦ（ＺＦ纵联距离阻抗定值），然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键）。此时测试仪输出一突变的故障量。
分别模拟单相接地、两相短路、两相接地和三相正方向瞬时性故障。继电保护测试仪面板上相应跳闸灯亮，液晶上显示“纵联距离方向”，动作时间为15～30ms。模拟上述反方向故障，纵联保护不动作。
3、微机继电保护测试仪纵联零序保护（RCS－901 / 902 / 941B）
将收发信机整定在“负载”位置，或将本装置的发信输出接至收信输入构成自发自收。投主保护压板及零序压板，重合把手切在“综重方式”。整定保护定值控制字中“投纵联距离保护”置1、“允许式通道”置0、“投重合闸”置1、“投重合闸不检”置1。
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将IA修改为大于零序方向过流定值，三相电压均改为20，然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键）。此时测试仪输出一突变的故障量，模拟单相接地正方向瞬时性故障。
装置面板上相应跳闸灯亮，液晶上显示“纵联零序保护”，动作时间为15～30ms。模拟上述反方向故障，纵联保护不动作
4、微机继电保护测试仪光纤纵差保护（RCS－931 / 943 / 953）
将光端机（在CPU插件上）的接收“RX”和发送“TX”用尾纤短接，构成自发自收方式。仅投主保护压板，重合把手切在“综重方式”。整定保护定值控制字中“投纵联距离保护”、“专用光纤”、“通道自环”、“投重合闸”和“投重合闸不检”均置1。
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将IA修改为Ｉ＞１．05＊０．5＊Max（差动电流高定值、4＊（５７．7／ＸＣ1）），模拟单相或多相区内故障。然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键）。
继电保护装置面板上相应跳闸灯亮，液晶上显示“电流差动保护”，动作时间为40～60ms。
重做上述试验加故障电流Ｉ＜0．95＊０．5＊Max（差动电流低定值、１．5＊（５７．7／ＸＣ1）），装置应可靠不动作.。
5、微机继电保护测试仪距离保护
仅投距离保护压板，重合把手切在“综重方式”；整定保护定值控制字中“投Ｉ段接地距离”置1、“投Ｉ段相间距离”置1、“投重合闸”置1、“投重合闸不检”置1
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将IA修改为5A，三相电压修改为：U＝０．95＊Ｉ＊ZZD1（ZZD1为距离Ｉ段阻抗定值）。然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键），模拟三相正方向瞬时故障。
分别模拟单相接地、两相接地正方向瞬时性故障，装置面板上相应灯亮，液晶上显示“距离Ｉ段动作”，动作时间为10～25ms。
按上述方法分别校验ＩＩ、ＩＩＩ段距离保护，注意加故障量的时间应大于保护定值时间。
加故障电流20A，故障电压0V，分别模拟单相接地、两相短路、两相接地和三相反方向故障，距离保护不动作。
6、微机继电保护测试仪工频变化量距离保护
仅投距离保护压板，重合把手切在“综重方式”；整定保护定值控制字中“工频变化量阻抗”置1，投相间、接地各段距离置0。
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将电流修改为Ｉ＝2ＩN，三相电压均改为在0—UN范围内。然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键）。此时测试仪输出一突变的故障量，分别模拟A、B、C相单相接地瞬时性故障，及AB、BC、CA相间瞬时性故障（同时应满足故障电压在0—100V范围内）；
模拟单相接地故障电压：Ｕ＝（１＋Ｋ）Ｉ＊DZZD＋（１－１．05m）UN
模拟相间故障电压：Ｕ＝2Ｉ＊DZZD＋（１－１．05m）＊100 V
式中m＝0．9、1、1．2，DZZD —工频变化量距离定值；
工频变化量阻抗在m＝1．1时应可靠动作，在m＝0．9时应可靠不动作，在m＝2时动作时间小于10ms，装置面板相应灯亮。
加故障电流为Ｉ＜Ｕｎ／DZZD分别模拟反方向各种类型出口故障，工频变化量距离保护应不动作。
注意：试验时所用试验设备在模拟故障时，电流电压必须同时变化；试验正方向故障时，必须注意约束DZ动作的全阻抗继电器在故障时应能处在动作状态。
7、微机继电保护测试仪零序保护（RCS－901 / 902 / 931）
仅投零序保护压板，重合把手切在“综重方式”；整定保护定值控制字中“零序ＩＩＩ段经方向”置1、“投重合闸”置1、“投重合闸不检”置1
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。继电保护装置开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将电流修改为Ｉ＝1．05＊Ｉ0Nzd（其中Ｉ0Nzd为零序过流Ｉ～ＩV段定值，以下同），三相电压均改为20V。然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键）。此时测试仪输出一突变的故障量，模拟单相正方向故障。
装置面板上相应灯亮，液晶上显示“零序过流Ｉ段”或“零序过流ＩＩ段”或“零序过流ＩＩＩ段”或“零序过流ＩV段”；
加故障电压30V，故障电流0．95＊Ｉ0Nzd，模拟单相正方向故障，零序过流保护不动；
加故障电压30V，故障电流1．2＊Ｉ0Nzd，模拟单相反方向故障，零序过流保护不动；
8、微机继电保护测试仪零序保护（RCS－941 / 943）
仅投零序保护压板，重合把手切在“综重方式”；整定保护定值控制字中“零序Ｉ段经方向”置1、“投重合闸”置1、“投重合闸不检”置1
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将电流修改为Ｉ＝1．05＊Ｉ0Nzd（其中Ｉ0Nzd为零序过流Ｉ段定值，以下同），三相电压均改为20V。然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键）。此时测试仪输出一突变的故障量，模拟单相正方向故障。
装置面板上相应灯亮，液晶上显示“零序过流Ｉ段”；
加故障电压30V，故障电流0．95＊Ｉ0Nzd，模拟单相正方向故障，零序过流保护不动；
加故障电压30V，故障电流1．2＊Ｉ0Nzd，模拟单相反方向故障，零序过流保护不动；
按上述方法分别校验ＩＩ、ＩＩＩ、ＩＶ段零序过流保护，注意加故障量的时间应大于保护整定时间。
9、微机继电保护测试仪过流保护（RCS－951 / 953）
仅投过流保护Ｉ段压板。整定保护定值控制字中“投Ｉ段过流方向”置1、“投重合闸”置1、“投重合闸不检”置1。
在“交流试验”中，设置三相正常电压（幅值均为57.735V，正序相位），选择“手动试验”方式。开始试验，等保护充电，直至“充电”灯亮。在不停止输出的状态下直接将电流修改为Ｉ＝1．05＊Ｉ1ZD（其中Ｉ1ZD为过流Ｉ段定值），三相电压均改为20V。然后按“确认”键（注意：要在电压电流参数均已修改完之后再按“确认”键）。此时测试仪输出一突变的故障量，分别模拟单相、两相、三相正方向故障。
装置面板上相应灯亮，液晶上显示“过流Ｉ段”；
加故障电压30V，故障电流0．95＊Ｉ1ZD，模拟单相、两相、三相正方向故障，过流保护不动；
加故障电压30V，故障电流1．2＊Ｉ1ZD，模拟单相、两相、三相反方向故障，过流保护不动；
按上述方法分别校验ＩＩ、ＩＩＩ、ＩＶ段零序过流保护，注意加故障量的时间应大于保护整定时间。
10、微机继电保护测试仪低周保护（RCS－941 / 951）
仅投低周保护压板。整定保护定值控制字中“投低周保护”置1、“投重合闸”置1、“投重合闸不检”置1。
在“频率及高低周”模块中，选择“动作频率”试验项目，并设置“频率变化前延时”为20s。在“动作频率”页面中，设三相电流为2A（均应大于0．06ＩN），设初始频率为50Hz，终止频率小于整定的频率值，“测试时df／dt值”为0.5Hz／s。
开始试验后，测试仪输出三相对称电压（三个相间电压均应大于低周低压定值）三相电流模拟正常系统状态，等保护充电，直至“充电”灯亮。
“频率变化前延时”结束后，测试仪自动平滑降低三相电压的频率至低周保护低频定值以下，并等待装置动作出口。微机继电保护测试仪装置面板上相应跳闸灯亮，“充电”灯灭（低周保护动作闭锁重合闸），液晶上显示“低周动作”；
整定保护定值控制字中“低周保护滑差闭锁”置1。
选择“df／dt闭锁”试验项目。在“df／dt闭锁”页面中设置df／dt的变化初值大于整定的滑差闭锁值，变化终值小于整定的滑差闭锁值，变化步长为0.1 Hz／s。模拟当试验所加滑差小于低周滑差闭锁值时，保护开放低周保护，当试验所加滑差大于低周滑差闭锁值时，保护应可靠闭锁低周保护。
继电保护装置软件能按不同的df／dt值自动变化系统输出频率，逐步搜索出装置临界动作的df／dt值，即认为是“df／dt闭锁”。
