直流高压发生器的具体操作步骤来了解下

时间：2019-12-27

　直流高压发生器是根据中国行业标准ZBF24003-90《便携式直流高压发生器通用技术条件》的要求，重新设计制造的新一代便携式直流高压发生器。它适用于电力部门、企业动力部门对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验和泄漏电流试验。

　　直流高压发生器的操作方法及步骤
　　一、操作前准备
　　将控制箱的信号输出电缆插座和测量输入插座与倍压装置电缆插座用专用电缆连接好，使用前检查其完好性，联接电缆不应有短路和断路；倍压筒应无凝露现象；用2.5mm2以上的铜线将控制箱接地与倍压装置接地端连接起来并可靠接地。
　　二、水阻的安装说明
　　1、在每次试验前将水阻有气孔一端拧开，将水加至淹没导电杆2/3以上，有气孔的一端朝上。
　　2、试验完毕后将水倒掉，待下次试验前重新灌入。
　　3、电压整定值校准
　　插上电源线，打开控制箱电源开关，电压显示表及电流显示表,以及0.75倍电压显示表显示均为零值。
　　将电压整定按扭顺时针旋到底,电压粗调旋钮及电压细调旋钮反时针旋转至零位，零位指示灯亮。
　　轻按“启动”按键，“电源”指示灯（红色）亮。如按“启动”按键，红色指示灯不亮,说明电压粗调和细调不在零位,则将电压粗调旋钮和细调旋钮反时针旋到零位,红色指示灯亮。

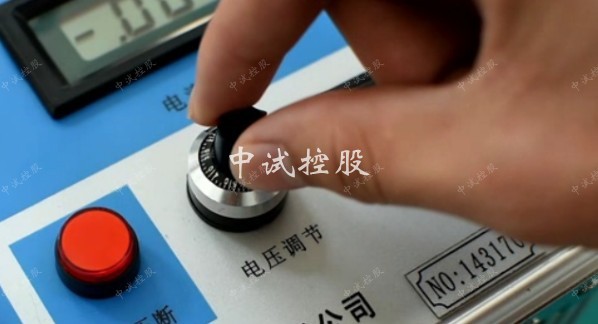

　　顺时针旋转电压粗调旋钮，当电压接近所需电压值时，再旋转电压细调旋钮至所需电压为止，这时电压显示值单位为kV，电流显示值单位为mA。
　　反时针调节电压整定旋钮，使高压关断，此时红色指示灯灭，“过压”指示灯亮。
　　说明此时仪器按所要求的输出电压整定，即输出到达所需电压值时自动切断高压，过电压保护。如整定旋钮不调整，每次电压值只能升到整定电压值。如需电压升到额定值，则必须将过压整定旋钮顺时针调至大。
　　4、直流高压发生器试品测试
　　在高压输出端子和地接线柱之间接入试品。
　　打开电源开关，轻按“启动”按键，“电源”指示灯（红色）亮，缓慢调节电压粗调旋钮和电压细调旋钮进行测试。测试时电压显示表指示试验电压值，单位为kV；0.75倍电压显示表指示试验电压值的75％，单位位kV；电流显示表指示试验电流值，单位为mA。
　　在试品测试过程中按下0.75倍电压显示锁存按键，则0.75倍电压显示表显示值锁定，维持显示值不便，这样在做氧化锌避雷器试验时很方便地可作为参考电压。
　　在任何时候按下定时开按键，则启动时间继电器，在记时到达预设的时间时，蜂鸣器发出报警讯响。
　　在试验过程中，如果负载电流超过仪器额定输出电流的0－10％时，“过流”指示灯亮，过流保护，防止损坏试品和仪器。
　　直流高压发生器试验结束后，反时针调节电压粗调旋钮和电压细调旋钮，旋到零位后，电压显示表缓慢回到零位，“零位”指示灯亮。当三个显示表显示零值后，轻按停止按键，此时红色指示灯灭，再关掉电源开关。
　　当被试品电容量很大时，电压粗调、细调均调到零位后，输出电压显示表迟迟不能回零，则先按停止按键，再关闭直流高压发生器。然后用放电棒将试品放电，再拆除被试品接线。
