直流高压发生器的三个必须掌握的知识点

时间：2019-12-27

　直流高压发生器主要适用于电力检修部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机、高压开关等高压电气设备进行直流耐压试验。

　　一、直流高压发生器的技术特点
　　1．体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是新世纪理想的可靠产品。
　　2．直流高压发生器采用先进技术、工艺制造，应用新的PWM智能脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用智能技术提智能率，频率高达40kHz，从而使输出高压稳定度更高，波纹系数更小。
　　3．直流高压发生器采用计算机控制技术，在大屏幕的LCD显示器上显示输出直流高压电压、电流、过压整定、计时、接地及各种保护信息。

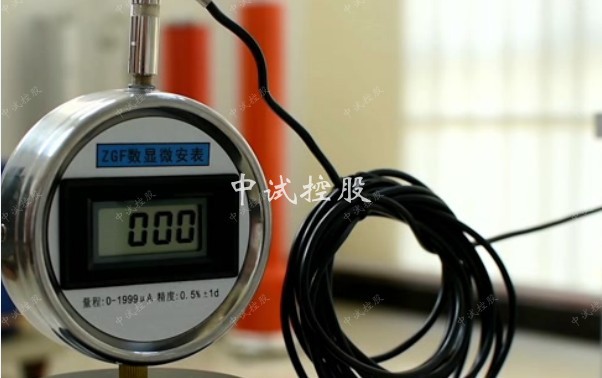

　　4．智能接地不良保护及报警功能（接地不良不能升压），测压回路断线保护（高压测量回路断线仪器不能升压），急停按钮，大大提高了操作人员在作业过程中安全性。在特殊情况下还可解除接地不良保护报警功能（如采用发电机作为电源或现场接地不良但仍可试验的情况下。）精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
　　5．电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节精度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。
　　6．增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就打开0.75的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。
　　7．倍压筒可分节结构，现场使用，灵活方便，一机多用，经济实惠。
　　8．倍压筒体用德国技术研制；中频变压器经有关专家特殊设计，体积小、容量大。倍压筒体底座内藏△—Y撑脚，即使用时展成Y形，支撑稳定方便，装箱时缩成△形，藏在底座内.
　　二、直流高压发生器的试验步骤
　　1）试验前应对电缆进行充分放电，且电缆两端保持悬空，各相与其他物体以及各相之间保持足够的安全距离。
　　2）按图连线，高压输出线接至任一相，且与其他物体保持足够距离，其他两相及钢铠接地。
　　3）仪器开机，调压旋钮归零，合闸，缓慢升压至试验电压Un，升压期间每0.25Un停留1min。升至Un后保持5min，观察微安表读数。若无放电击穿现象，且1min和5min时微安表读数无较大变化，则该相耐压试验通过。
　　4）按同样的步骤进行其他两相的试验。
　　三、直流高压发生器的注意事项
　　1）若电缆一端已锯断，电缆三相主绝缘层外的半导体层应剥掉10cm左右，否则会放电。
　　2）升压时会用较大的充电电流，微安表读数较大是正常的。停止升压时，微安表读数应保持稳定，若随着加压时间的增加而急剧增大，则可能有击穿现象，应查明原因。
　　3）每相试验后应先经限流电阻放电20s左右，再直接对地放电，以免放电电流太大。
　　4）直流耐压也可使用工频耐压装置加硅堆进行试验，硅堆上箭头指向试验变，输出直流负压，输出直流电压为交流电压有效值乘以1.4。
　　5）三相之间的泄漏电流不平衡系数不应大于2，小于20μA时不作要求。
　　6）对于0.6/1kV以下电缆可用1000V或2500V兆欧表测相对地绝缘电阻代替耐压试验。
