电力四级承试类设施许可证所需机具设备条件

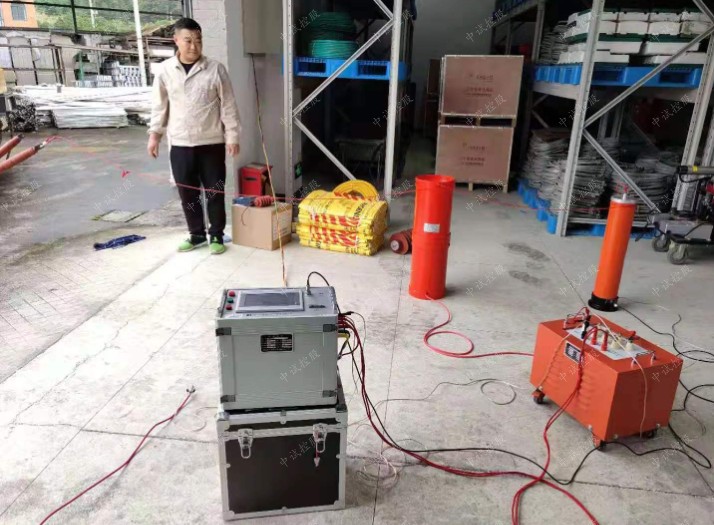

变频串联谐振耐压试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。成套装置广泛应用于电力、冶金、石化、铁路、承装（修、试）电力设施企业等行业，适用于大容量、高电压试品的交接试验和预防性试验。
功能特点
1、成套装置便于携带、干式结构、任意组合、综合功能、一机多用。变频调压电源采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，同时系统也有很强的过载能力。
2、设备自动调谐功能强大。自动调谐时，从30Hz到300Hz自动扫频，用户能直观地看到装置调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，之后准确锁定谐振频率。
3、仪器能灵活整定试验电压、调频范围、加压时间。支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。
4、装置采用大尺寸彩屏显示试验数据、试验状态，并有实时操作步骤提示功能。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。试验结果能计算出被试品电容值。自备微型打印机，具备试验数据打印功能。
5、装置保护功能完善，安全可靠高。具有过电流、过电压及闪络保护功能，可有效保护人身及设备安全。
技术参数
1、工作温度范围：-10℃～40℃
2、工作湿度范围：≤90%RH 不结露
3、适应海拔高度：＜2000m
4、仪器工作电源：AC220V±10%单相、50Hz
5、功率电源电压：AC380V±10%单相、50Hz
6、输出电压：0～200kV
7、输出容量：0～500kVA
8、变频电源输出频率范围：20Hz～320Hz
9、成套系统工作频率范围：30Hz～300Hz
10、频率调节分辨率：0.01Hz
12、装置测量准确度：1.0级
12、噪声：≤60dB
13、品质因数（Q值）：20～60
承装（修、试）电力设施许可证所需施工机具设备条件承试类 四级
| 序号 | 机具设备名称 | 单位 | 数量 | 型号 | 规格 | ||||
| 一 | 高压发生设备 | ||||||||
| 1 | 直流高压发生器 | 套 | 1 | JYA-120KV/2mA | DC:120KV/2mA | ||||
| 2 | 工频耐压试验装置 | 套 | 1 | YDJ-30KVA/50KV | AC: 30KVA/50KV | ||||
| 套 | 1 | YDJ-10KVA/50KV | AC: 6KVA-10KVA /50KV | ||||||
| 3 | 变频串联谐振试验成套装置 | 套 | 1 | JYE-108KVA/108KV |
75KVA/75KV/1A 30-300HZ |
||||
| 4 | 感应耐压试验装置 | 套 | 1 | JYS-5KVA/150HZ | 5KVA/360V 150HZ | ||||
| 二 | 电气测量仪器 | ||||||||
| 1 | 高压介质损耗测试仪 | 台 | 1 | JYK-B |
|
||||
| 2 | 三相继电保护测试仪 | 台 | 1 | JYF-B | 三相电压电流各2组 | ||||
| 3 | 回路电阻测试仪 | 台 | 1 | JY-100B | DC ≥100A | ||||
| 4 | 互感器伏安特性测试仪 | 台 | 1 | JYQ-A | 500V/ | ||||
| 5 | 接地电阻测试仪 | 台 | 1 | JY-2571 | |||||
| 6 | 变压器直流电阻测试仪 | 台 | 1 | JYR-10A | DC: ≥10A | ||||
| 7 | 变压器变比测试仪 | 台 | 1 | JYB-B | 数字式0.5级 | ||||
| 8 | 断路器特性测试仪 | 台 | 1 | JYG-A | |||||
| 9 | 绝缘电阻测试仪 | 台 | 2 | JY-5000V |
DC:0-5000V 200G(Ω) 短路电流≥3mA |
||||
| 三 | 常用仪器仪表 | ||||||||
| 1 | 兆欧表 | 只 | 1 | ZC11D-10 | DC:2500V | ||||
| 2 | 兆欧表 | 只 | 1 | ZD15B-4 | DC:500V | ||||
| 3 | 数字式双钳相位伏安表 | 只 | 1 | JY-12A | 测量电流1mA- | ||||
