电力承试四级资质对设备有哪些具体要求

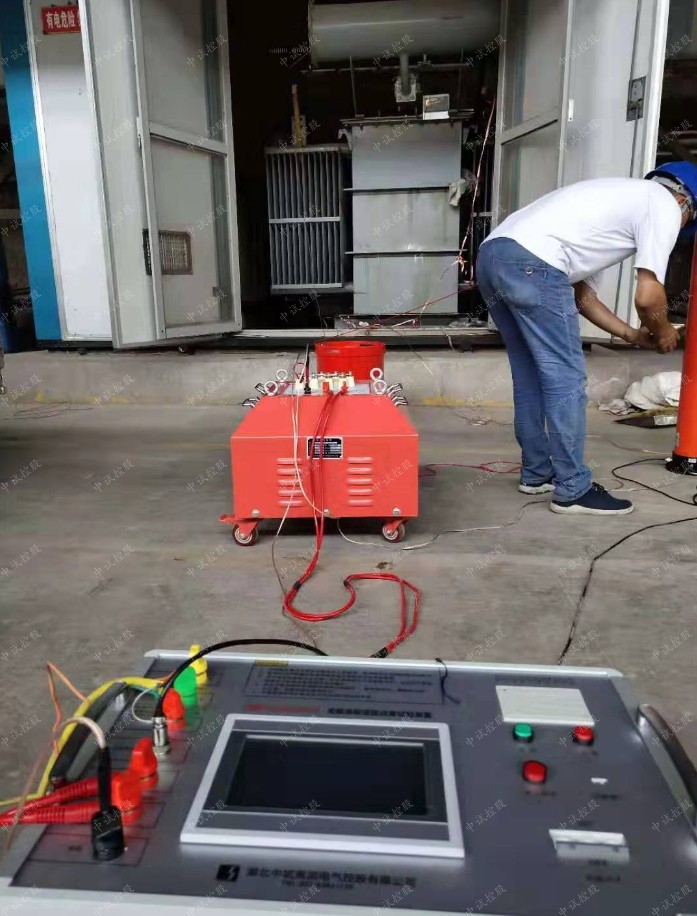

变频串联谐振试验成套装置是采用变频调压方式进行交流耐压试验的设备。装置运用串联谐振原理，利用较小容量的供电电源可完成等效于供电电源30～150倍容量的试验，大大缓解了现场试验电源容量不足的问题。该仪器广泛应用于四级、五级承装（修、试）电力设施企业、供电、发电、铁路、钢铁、石化、矿山、输变电装备制造等行业，适用于6kV～35kV电压等级的大容量、高电压的电容性试品，如发电机组、高压交联电缆、电力变压器、高电压互感器、高压断路器、高压套管等设备的交接试验和预防性试验。
工作原理
变频串联谐振试验成套装置运用串并联谐振的原理，利用励磁变压器激发谐振回路，调节变频调压电源的输出频率，使回路电感L和试品C串联谐振，谐振电压施加到试品上电压，使试品上高压达到所需要的电压值。
技术指标
1、仪器工作电源：AC220V±10%单相、50Hz
2、功率电源电压：AC380V±10%单相、50Hz
3、输出电压：75kV
4、输出容量：75kVA
5、输出频率范围：30Hz～300Hz
6、装置测量精度：1.0级
7、连续试验时间：＞60min
8、频率调节分辨率：0.01Hz
9、输出波形：正弦波，波形畸变率≤0.5%
10、频率调节灵敏度：0.1Hz，不稳定度≤0.5%
11、系统品质因数：20～60
承装（修、试）电力设施许可证所需施工机具设备条件承试类 四级
| 序号 | 机具设备名称 | 单位 | 数量 | 型号 | 规格 | ||||
| 一 | 高压发生设备 | ||||||||
| 1 | 直流高压发生器 | 套 | 1 | JYA-120KV/2mA | DC:120KV/2mA | ||||
| 2 | 工频耐压试验装置 | 套 | 1 | YDJ-30KVA/50KV | AC: 30KVA/50KV | ||||
| 套 | 1 | YDJ-10KVA/50KV | AC: 6KVA-10KVA /50KV | ||||||
| 3 | 变频串联谐振试验成套装置 | 套 | 1 | JYE-108KVA/108KV |
75KVA/75KV/1A 30-300HZ |
||||
| 4 | 感应耐压试验装置 | 套 | 1 | JYS-5KVA/150HZ | 5KVA/360V 150HZ | ||||
| 二 | 电气测量仪器 | ||||||||
| 1 | 高压介质损耗测试仪 | 台 | 1 | JYK-B |
|
||||
| 2 | 三相继电保护测试仪 | 台 | 1 | JYF-B | 三相电压电流各2组 | ||||
| 3 | 回路电阻测试仪 | 台 | 1 | JY-100B | DC ≥100A | ||||
| 4 | 互感器伏安特性测试仪 | 台 | 1 | JYQ-A | 500V/ | ||||
| 5 | 接地电阻测试仪 | 台 | 1 | JY-2571 | |||||
| 6 | 变压器直流电阻测试仪 | 台 | 1 | JYR-10A | DC: ≥10A | ||||
| 7 | 变压器变比测试仪 | 台 | 1 | JYB-B | 数字式0.5级 | ||||
| 8 | 断路器特性测试仪 | 台 | 1 | JYG-A | |||||
| 9 | 绝缘电阻测试仪 | 台 | 2 | JY-5000V |
DC:0-5000V 200G(Ω) 短路电流≥3mA |
||||
| 三 | 常用仪器仪表 | ||||||||
| 1 | 兆欧表 | 只 | 1 | ZC11D-10 | DC:2500V | ||||
| 2 | 兆欧表 | 只 | 1 | ZD15B-4 | DC:500V | ||||
| 3 | 数字式双钳相位伏安表 | 只 | 1 | JY-12A | 测量电流1mA- | ||||
