一、 中试控股被试品对象

1、35kV/300mm2，长度2000m电缆的交流耐压试验，电容量≤0.38uF，试验电压52kV。

2、110kV/400mm2 ，长度1000m电缆的交流耐压试验，电容量≤0.165uF，试验电压128kV。

3、110kV/60000kVA电力变压器的交流耐压试验，电容量≤0.015uF，试验电压160kV。

4、110kV系统（含75MVA变压器）的交流耐压试验，试验电压不超过265kV。

二、 工作环境

1. 环境温度：－150C –40 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度:  ≤2500米；

三、 装置主要技术参数及功能

1. 额定容量：648kVA；

2. 输入电源：单相380V电压，频率为50Hz；

3. 额定电压：270kV；

4. 额定电流：2.4A；

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8. 温    升：额定负载下连续运行60min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；

四、 设备遵循标准

GB10229-88            《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　　　　　　　　《电工名词术语》

GB/T16927.1~2-1997　　 《高电压试验技术》

五、 装置容量确定

26kV/35kV,400mm2电缆2000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。

   试验电流I=2πfCU试 =2π×40×0.38×10-6×52×103=5A

对应电抗器电感量 L=1/ω2C=42H

64kV/110kV,300mm2电缆2000m，电容量≤0.147μF，试验频率为30-300Hz,试验电压52kV。

   试验电流I=2πfCU试 =2π×40×0.147×10-6×128×103=4.7A

对应电抗器电感量 L=1/ω2C=108H

设计九节电抗器，电抗器单节为72kVA/45kV/1.6A/108H，系统总容量为648KVA。

（二）试验时使用关系列表

       设备组合

被试品对象
 电抗器

72kVA/45kV

九节
 激励变压器输出端选择

110kV300mm2电缆1000m
 使用电抗器三串三组并
 7kV

35kV300mm2电缆2000m
 使用电抗器二串四组并
 7kV

110kV系统
 使用电抗器六串
 15kV


六、系统配置及其参数

1. 激励变压器JLB-35kVA/20-7kV/0.4kV        1台

a) 额定容量：35kVA；

b) 输入电压：380V，单相；

c) 输出电压：7kV；20kV；

d) 结    构：干式；

e) 重    量：约155 kg；

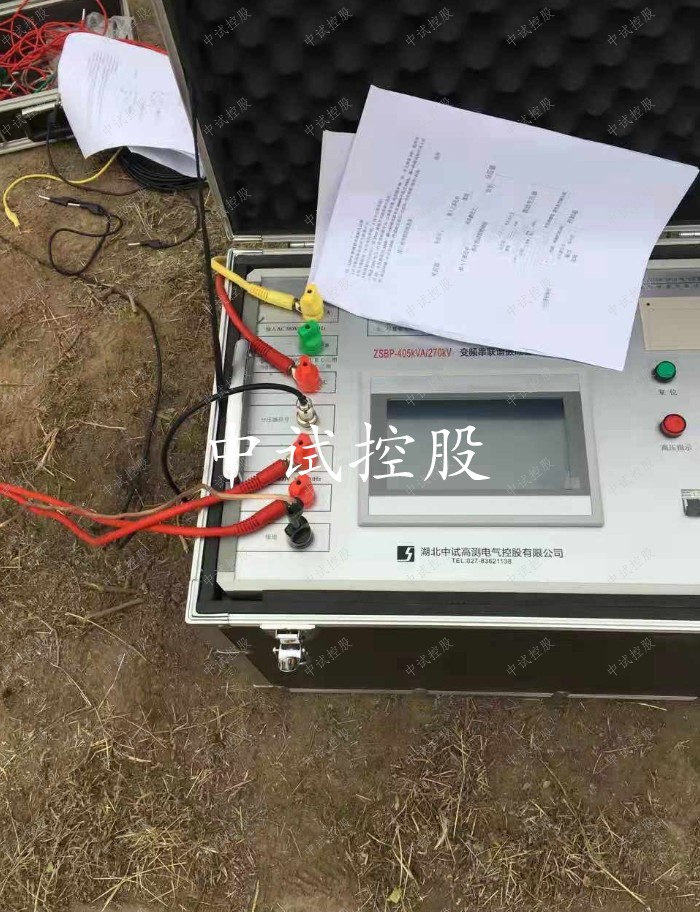

2. 变频电源35kW/380V               1台

a) 额定输出容量：35kW

b) 工作电源：380±10%V（单相），工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：95A

e) 额定输出电流：95A

f) 输 出 波 形：正弦波

g) 电压分辨率： 0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：20 – 300Hz

j) 频率调节分辨率：≤0.01Hz

k) 频率稳定度：    0.1%

l) 运 行 时 间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪 声 水 平：≤50dB

o) 可实现以下功能

1) 内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

2) 自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.01Hz

3) 自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

4) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

7) 软件经过严格模拟运行检验，运行安全、稳定、可靠

8) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

9) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

10) 保护功能：具有断电、过流、过压及闪络保护功能；

a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

d) 断电保护：试验电源断电后，装置能快速保护

11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

12) 外观及操作界面充分采用人性化设计，美观大方，操作简便

13) 重量约25kg；

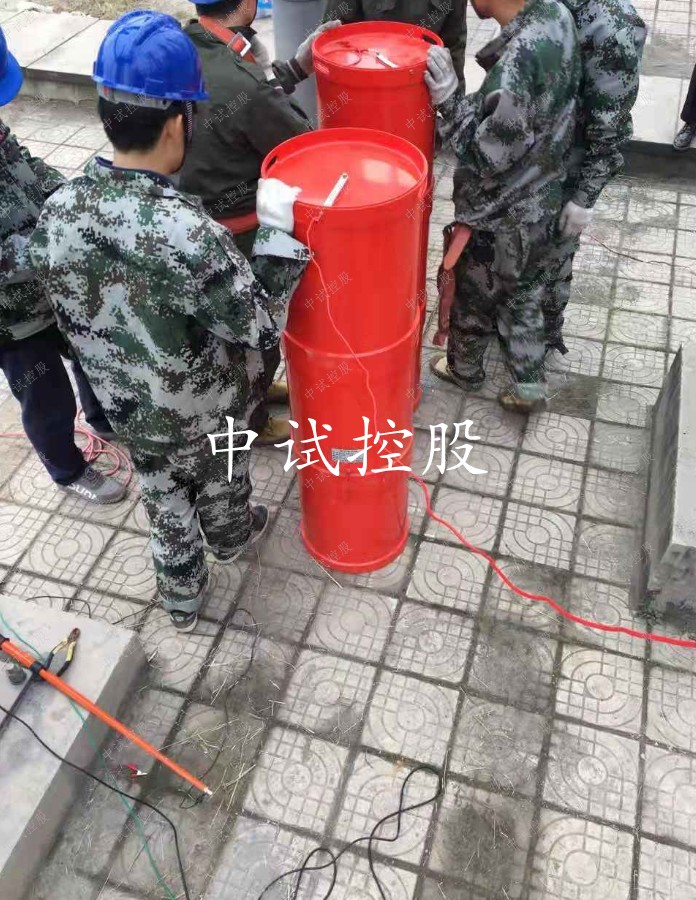

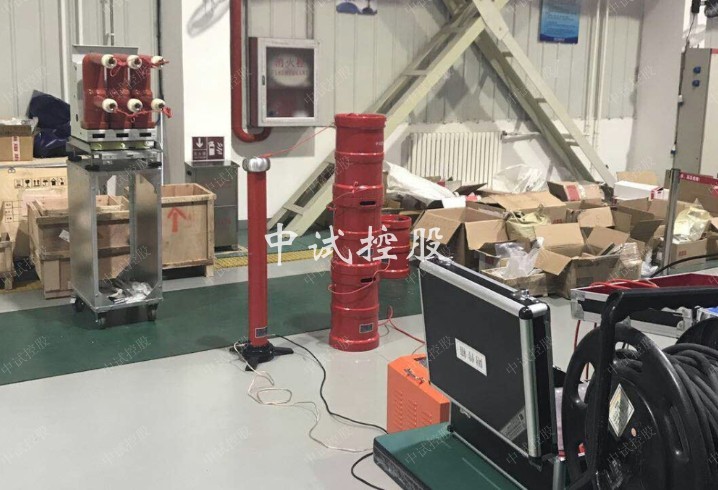

3. 高压电抗器 DK-72kVA/45kV                  9节

a) 额定容量：72kVA;

b) 额定电压：45kV；

c) 额定电流：1.6A；

d) 电 感 量：108H/单节；

e) 品质因素：Q≥30 (f=45Hz)；

f) 结    构：干式；

g) 重    量：约68kg；

4. 电容分压器FR-270 kV -800 pF                1套

a) 额定电压：270KV

b) 高压电容量：800pF

c) 介质损耗：tgσ≤0.5%；

d) 分 压 比：1000：1

e) 测量精度：有效值1.5级;

f) 重    量：约10kg
