不同的厂家，中试控股具体的一些情况都会存在着一定的差别，对680kVA/85kV变频串联谐振试验装置进行选择的时候，要对厂家有正确的进行认识，知道各个不同地方的一些具体情况之后，我们最终所做出的选择才会更有保障。

正确的了解680kVA/85kV变频串联谐振试验装置的一些生产情况。那个厂家的生产情况是不一样的，我们能够正确的做好一些认识，中试控股真正的知道厂家当下的一些具体内容，然后去做好了相关的考量，中试控股你自然会知道这里到底好不好？

信息时代的今天，680kVA/85kV变频串联谐振试验装置想要了解并不难，但是我们必须要从一个综合的角度进行认识。每一个厂家的情况都会存在着差别，中试控股当我们能够从一个综合的角度去关注这些信息的时候，你才能够做出了更好的决定。对厂家的技术，还有其他的各种内容，我们认识的都更加的清楚，自然就会知道哪里会更适合。





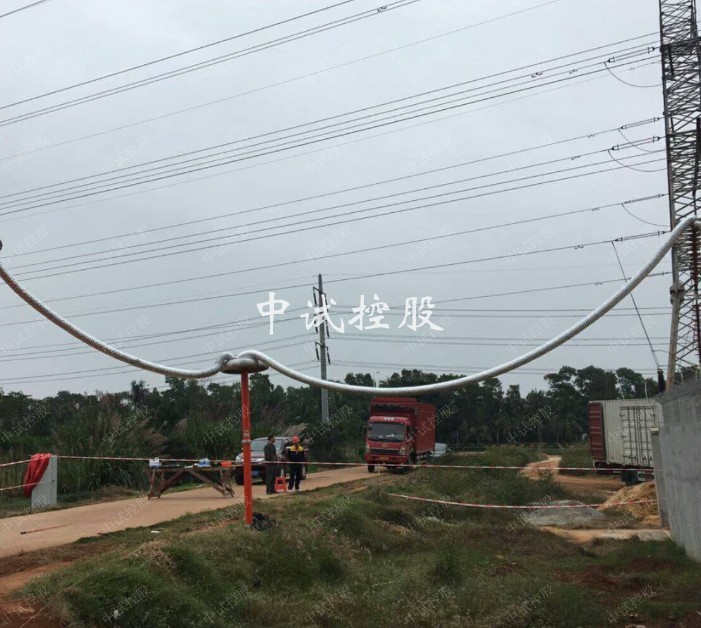

一、 被试品对象及试验要求

1. 27.5kV/400mm2电缆2km，电容量≤0.43μF，试验频率为30-300Hz，试验电压85kV。

工作环境

1. 环境温度：－150C –45 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度：≤2500米；

二、 装置主要技术参数及功能

1. 额定容量：680kVA；

2. 输入电源：单相380V电压，频率为50Hz；

3. 额定电压：85kV；42.5kV

4. 额定电流：8A；16A；

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8. 温    升：额定负载下连续运行60min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；





三、 设备遵循标准

GB10229-88            《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　　　　　　　　《电工名词术语》

GB/T16927.1~2-1997　　 《高电压试验技术》

四、装置容量确定

27.5kV/400mm2电缆2km，电容量≤0.43μF，试验频率为30-300Hz，试验电压85kV。

频率取33Hz

试验电流 I=2πfCU试 =2π×33×0.43×10-6×85×103=7.5A

对应电抗器电感量 L=1/ω2C=54H,

装置电流取8A，电压取85kV，则设计八节电抗器，使用电抗器二串联四组并联，单节电抗器为85kVA/42.5kV/2A/108H，装置总容量为680kVA。

结论：装置容量定为680kVA/85kV，42.5kV分八节电抗器，电抗器单节为85kVA/42.5kV/2A/108H通过组合使用能满足上述被试品的试验要求。

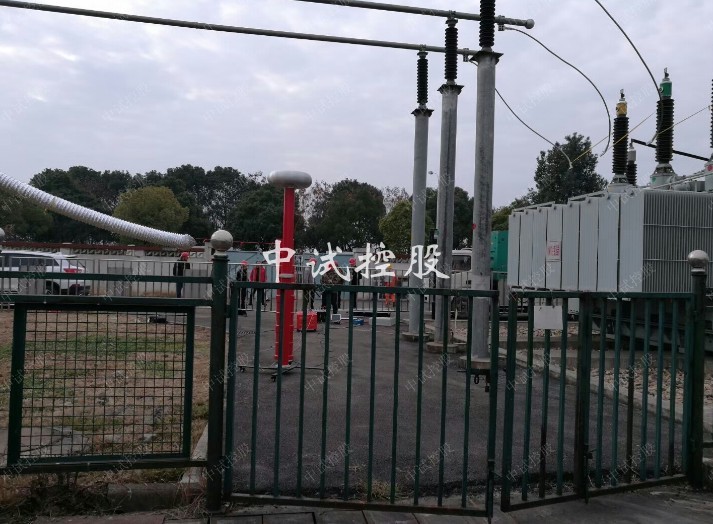

试验时设备使用关系列表

设备组合   被试品对象		电抗器 85kVA/42.5kV   八节	激励变压器 输出端选择
27.5kV电缆	长度2km	使用电抗器2串联4组并联	3kV



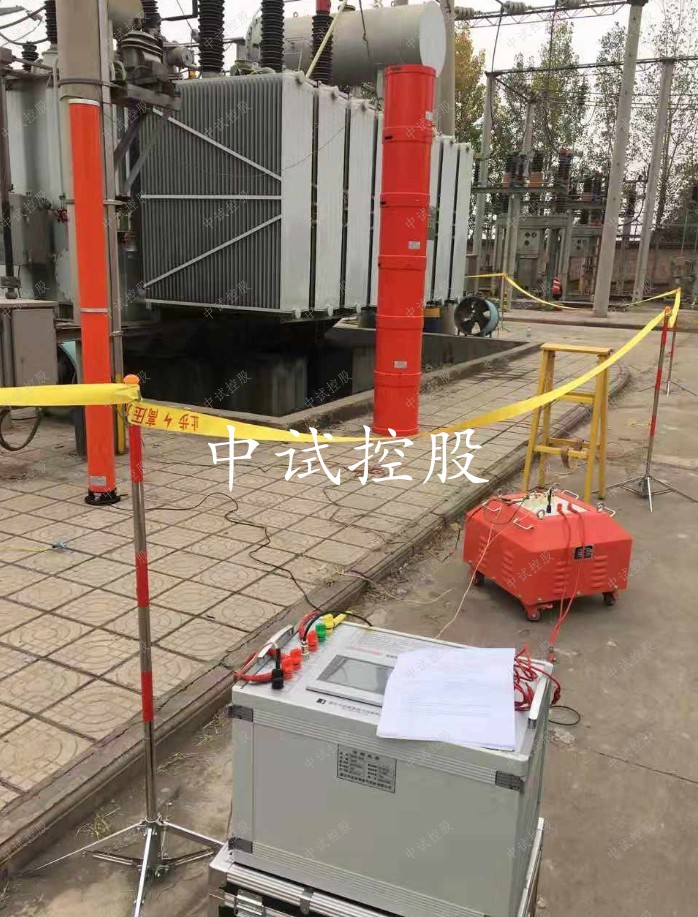

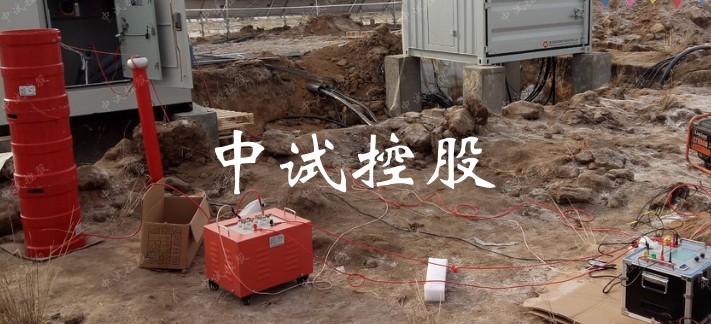

五、系统配置及其参数

1. 激励变压器JLB-24kVA/3kV/0.4kV             1台

a) 额定容量：24kVA；

b) 输入电压：380V，单相；

c) 输出电压： 3kV；

d) 结    构：干式；

e) 重    量：约120 kg；

2. 变频电源24kW/380V                 1台

a) 额定输出容量：24kW

b) 工作电源：380±10%V（单相），工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：60A

e) 额定输出电流：60A

f) 输 出 波 形：正弦波

g) 电压分辨率： 0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度：    0.1%

l) 运 行 时 间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪 声 水 平：≤50dB





o) 可实现以下功能

1) 内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

2) 自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz

3) 自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

4) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

7) 软件经过严格模拟运行检验，运行安全、稳定、可靠

8) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

9) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

10) 保护功能：具有断电、过流、过压及闪络保护功能；

a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

d) 断电保护：试验电源断电后，装置能快速保护

11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

12) 外观及操作界面充分采用人性化设计，美观大方，操作简便

13) 重量约38kg；





3. 高压电抗器DK-85kVA/42.5kV                8节

a) 额定容量：85kVA;

b) 额定电压：42.5kV；

c) 额定电流：2A；

d) 电 感 量：108H/单节；

e) 品质因素：Q≥30 (f=45Hz)；

f) 结    构：干式；

g) 重    量：约75kg；

4. 电容分压器FRC-90 kV -1000pF                1套

a) 额定电压：90kV；

b) 高压电容量：1000pF

c) 介质损耗：tgσ≤0.5%；

d) 分 压 比：1000：1

e) 测量精度：有效值1.5级;

f) 重    量：约10kg；





680kVA/85kV变频串联谐振试验装置生产设备的过程中，需要不断的提高生产效率，这时候就要做好对人员的管理，但是有一些厂家管理的过程中，对于具体的一些情况根本就不清楚，没有做好非常到位的管理，所以才会影响到了未来的发展。

管理厂家的过程中，需要正确的去了解自我的一些情况，中试控股尤其要对680kVA/85kV变频串联谐振试验装置有正确的认识。不同的厂家，具体的情况会存在着很大的一些差别，当我们能够更好的去认识到了这些方面，知道了厂家的一些具体事宜之后，那么你才能够针对这方面，做好了相关的准备。

社会在不断的发展，680kVA/85kV变频串联谐振试验装置在管理的过程中，同样也要和时代的变化产生某些方面的关系。正确的做好一些自我的发展工作，这样才可以带来了更多的机会，所以务必要提前来做的更加的不错。



变频串联谐振试验装置产品链接：http://www.zsgcdq.com/product56/1.aspx
