探究三倍频耐压发生器工作原理

时间：2019-11-17

中试控股生产的三倍频耐压发生器,操作简单，性能好，适用性强，了解更多三倍频耐压发生器相关资料。
一、三倍频耐压发生器概述

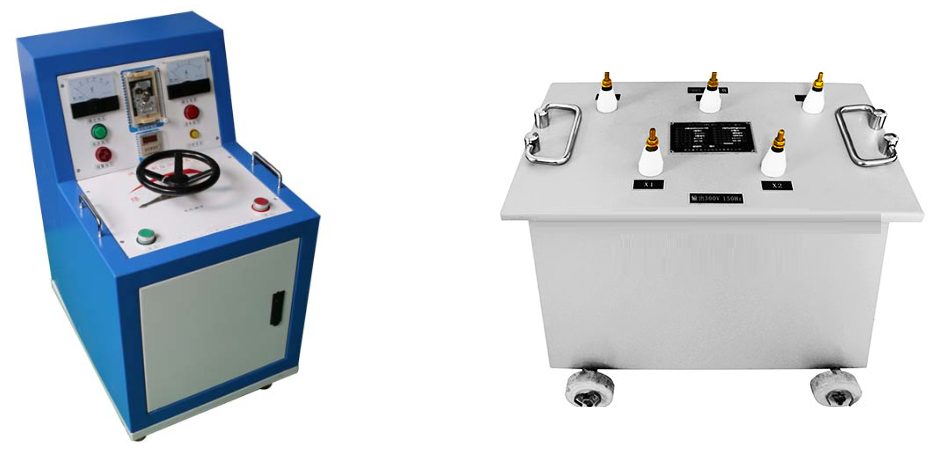

图1、三倍频耐压发生器

变压器和互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验。变压器绕组的匝间、层间、段间及相间绝缘的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验要需要通过倍频电源装置施加试验电压，进行耐压试验。

三倍频耐压发生器是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单、性能可靠、能较好满足变压器、互感器感应耐压试验的需要。

图2、三倍频耐压发生器原理图

三台单相变压器的一次绕组接成星形，二次绕组接成开口三角形，因为加在一次绕组上的电压较高，铁心饱和，三台单相变压器磁通中都有基频分量和三倍频分量，三台单相变压器二次开口三角形连接使基频分量相抵消，从而实行开口三角形的三倍频电压输出，并通过绕组外接单相调压器，即可实现三倍频电压的调节。
