图1、钳形接地电阻仪仪器结构

        1、液晶显示屏:
        (1)、报警符号            (2)、电池电压低符号                (3)、存储数据已满符号
        (4)、数据查阅符号    (5)、2位存储数据组编号数字  (6)、电流单位
        (7)、电阻单位            (8)杂讯信号      (9)数据锁定符号       (10)钳口张开符号
        (11)、电阻小于0.01Ω符号                  (12)、十进制小数点   (13)、4位LCD数字显示
        2、特殊符号说明:
        (1)   钳口张开符号:钳口处于张开状态时，该符号显示。此时，可能人为扣压扳机；或钳口已严重污染，不能再继续测量。
        (2)   电池电压低符号:当电池电压低于5.3V，此符号显示，此时不能保证测量的准确度，应更换电池。
        (3) “OL Ω”符号:表示被测电阻超出了钳表的上量限。
        (4) “L0.01Ω”符号:表示被测电阻超出了钳表的下量限。
        (5) “OL A”符号:表示被测电流超出了钳表的上量限。

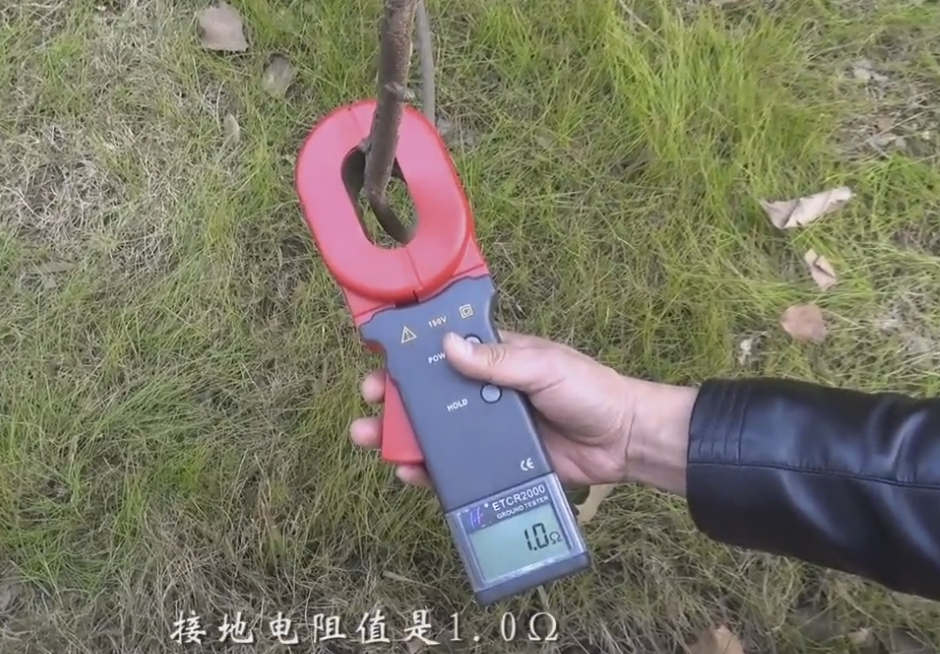

 图3、钳形接地电阻仪
