什么是串联谐振试验装置？串联谐振有什么用？

在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。中试控股当电路发生串联谐振时电路的阻抗Z=√R=R，电路中总阻抗最小，电流将达到最大值。

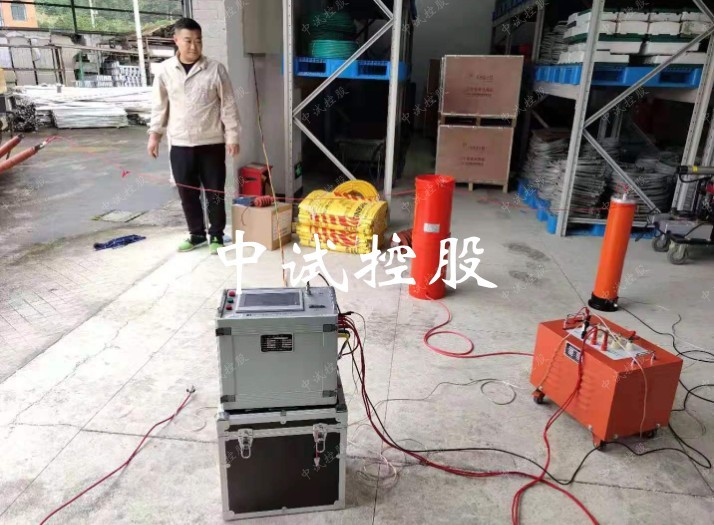

通过串联谐振试验装置接线原理图，来一起揭秘其五大组成部分：变频电源、励磁变压器、电抗器、分压器，补偿电容器(选配)。

串联谐振耐压试验装置原理图

下面给大家介绍以下串联谐振得各个组成部分

看了以上的图。大家有什么不了解得可以及时通过网站和中试控股相关人员取得联系，我们为您解决电力预防性试验出现得问题。

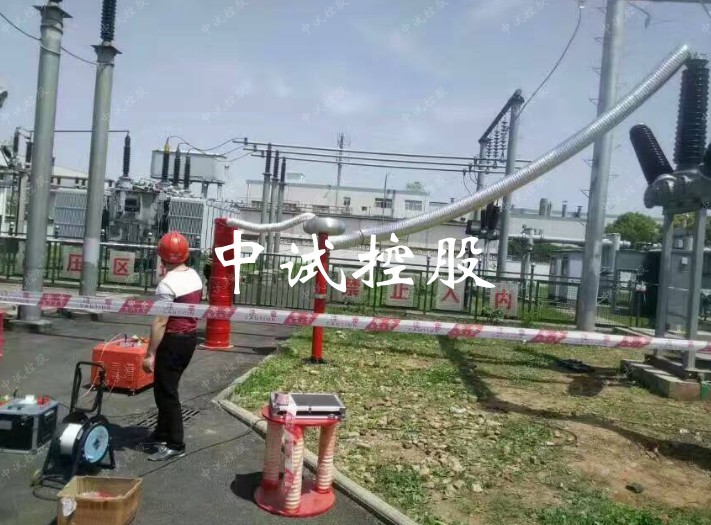

目前，串联谐振试验设备主要用于交流耐压试。

众所周知，交流耐压试验是高压电力设备试验中非常重要的一项试验。而进行交流耐压试验，选择合适的试验设备又是重中之重。目前交流耐压试验设备主要有两种：高压试验变压器和串联谐振试验设备。

2.1高压试验变压器

高压试验变压器一般分为两个系列：一个系列高压侧电流为1～2A，一个系列高压侧电流为0.1～0.2A，试验时根据电压、电流、频率、容量四点要求选择合适的试验变压器，计算方法参考如下：

Ps=Us2wCx

Is=UswCx

该方法缺点主要是试验电压较低。

为了解决试验电压较低的缺点，可以采用串级试验变压器来提高试验电压，但利用率下降，比如两台试验变压器串联，使用效率为66.7%，三台试验变压器串联其效率为50%，级数越多，效率越低，一般不会采用三级以上的试验变压器串联，况且不宜搬运。

总之，运用试验变压器进行交流耐压试验，缺点是试验电压较低，试验变压器容量有限，很难满足高电压等级电力设备的交流耐压试验要求，中试控股一般用于实验室。

利用串联谐振试验设备进行交流耐压试验，可以弥补试验变压器的一些缺陷，满足现场对大容量电力设备的交流耐压试验要求。

串联谐振试验设备可以通过调节电感、电容、频率，或者调解其中的两者来实现。以前串联谐振试验设备主要是调解电感，但目前已调解频率为多，此时除了考虑试验电压和容量外，还应该注意试验加压间。

加压时间标准：当试验电源频率小于或等于2倍额定频率时，试验加压时间为60s；当试验电源频率大于或等于2倍额定频率时，试验加压时间按如下计算

t=120×fn/f

式中：t——试验加压时间 fn——额定频率 f试验频率

切记：如果试验电源频率大于2倍额定频率时，试验加压时间不小于15s。
