中试控股根据试品性质不同，串联谐振耐压设备也可分为不同类型，具体如下：

1）中试控股对于XLPE交联高压电缆、GIS的交流耐压，IEC标准规定可采用非工频耐压，频率范围可选择在20Hz～300Hz，国内也有相关的试验标准，一般频率范围为30Hz～300Hz之间。因此，对于这些设备的交流耐压试验，可采用变频串联谐振试验设备。变频串联谐振试验设备一般由以下几个主要部分组成：变频电源（用以产生试验所需的非工频电源），激励变压器，电抗器（分为固定式和可调式），电容分压器（用来测试试验电压）。根据调谐的方式，又可分为调频、调感以及调频调感型。

2）对于发电机定子的交流耐压，因发电机定子线棒的绝缘介质较为薄弱，进行交流耐压时如采用过高的频率，极易因高频造成的极化、发热损坏线棒的绝缘；如采用低频进行试验，则不能真实的反映定子的正常工作状态，得不到好的试验效果。故此，对于发电机定子的耐压试验，一般采用工频进行。国内相关标准对于工频的定义，一般为45Hz～55Hz。工频串联谐振耐压设备的调谐方式，理论上分为调感和调容两种。调感式通常采用调节电抗器铁心气隙的方式，可以连续平滑的调节感抗值，操作比较方便；调容式不仅需要笨重的电容，并且电容不能连续的调节，所以不太适合现场操作。因此，一般都采用调节电感的方式进行调谐，故又称为工频串联调感谐振。

验方案概况：

现场为新建110kV变电站工程，110kV部分采用SF6封闭式组合电器（以下简称GIS）设备。110kV进线2个间隔、出线3个间隔、分段2个间隔、母线3段为一体的GIS，电气接线选择两线三变扩大外桥接线方式，GIS属于SF6气体绝缘金属封闭开关设备。

试验方案的目的：

中试控股为了检查GIS总体安装后的绝缘性能是否完好，验证是否存在各种隐患(如内部如遗留杂物、安装工艺不良、运输过程中引起内部零件移位等原因，可能会改变原设计的电场分布而造成薄弱环节和隐患)，所导致内部故障或可能会在运行中造成重大事故。为保证该设备安全投入运行，故进行交流耐压试验。

试验方案参考依据：

1、GB 50150-2006《电气装置安装工程电气设备交接试验标准》

2、GB 7674－1997 《72.5 kV及以上气体绝缘金属封闭开关设备》

3、中试控股企业标准《电力设备交接和预 防性试验规程》第7.1.1条规定，试验电压值为出厂试验电压的80%，产品出厂试验电压断口及导体对地110kV为230kV，现场交接试验电压断口及导体对地110kV为184kV。

试验方案所需试验设备：

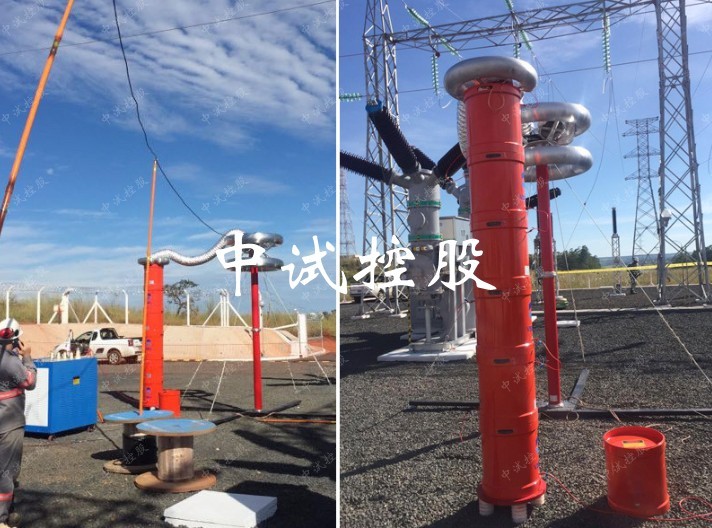

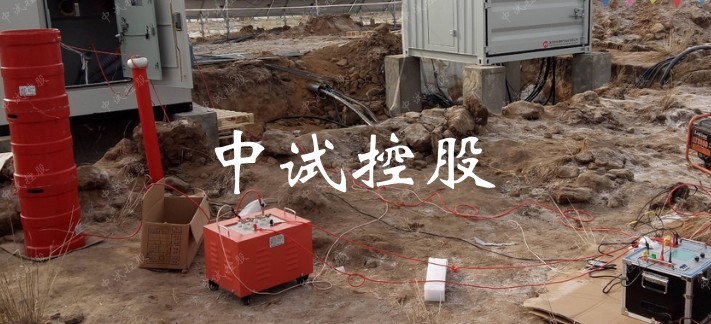

针对110kV GIS交流耐压，中试控股制定了变频串联谐振试验装置详细试验方案。具体试验设备及相关参数如下：

装置型号：ZSXZ-324VA/270kV/45kV

① 变频控制电源（ZSXZ-F 主机1台）

② 励磁变压器（ZS-12 1台）

③ 试验电抗器（ZSDK-54 6台）

④ 电容分压器（FRC-270 1台）

⑤ 高压引线、放电杆及附件 1套

⑥ 数字兆欧表 1台
