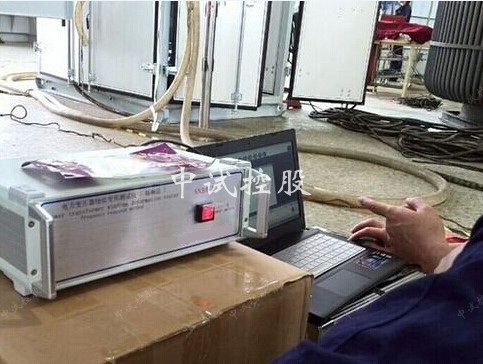

中试控股受客户委托，使用ZSBX-III变压器绕组变形测试仪对SZ10-50000kVA/110kV有载调压电力变压器开展了变压器绕组变形测试。测试结果客户非常满意。

        ZSBX-III变压器绕组变形测试报告,测试依据《DL/T 911-2004　电力变压器绕组变形的频率响应分析法》为标准，对变压器厂制造的SZ10-50000kVA/110kV变压器进行了绕组变形试验，所检测的试验数据（即变压器绕组变形测试数据图谱）作为原始数据存档，以便和下次的测试数据进行分析比对。
        一、变压器绕组变形测试报告的被试品参数
        型    号：SZ10—50000/110 额定电压：110±8×1.25%/10.5 kV
        额定容量：50000/50000 kVA 额定电流：262.4/2749.3 A
        联结组别：YNd11 产品编号：08362
        额定频率：50 Hz 出厂日期：2014年6月
        二、ZSBX-III变压器绕组变形测试报告的试验接线
        本次使用变压器绕组变形测试仪对SZ10-50000kVA/110kV有载调压电力变压器开展变压器绕组变形测试的接线如下：
        低压绕组的测量：
        a点注入，b点测量，高压O点接地
        b点注入，c点测量，高压O点接地
        c点注入，a点测量，高压O点接地
        高压绕组的测量：
        O点注入，A点测量，低压a点接地
        O点注入，B点测量，低压b点接地
        O点注入，C点测量，低压c点接地
        三、ZSBX-III变压器绕组变形测试报告的主要试验仪器设备

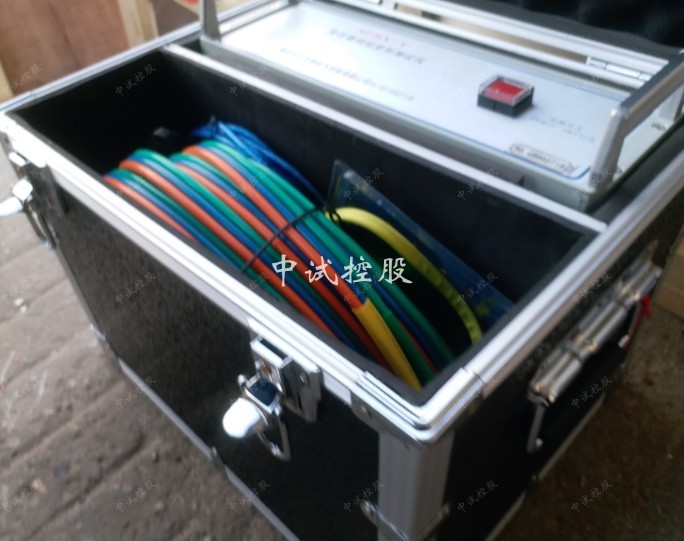

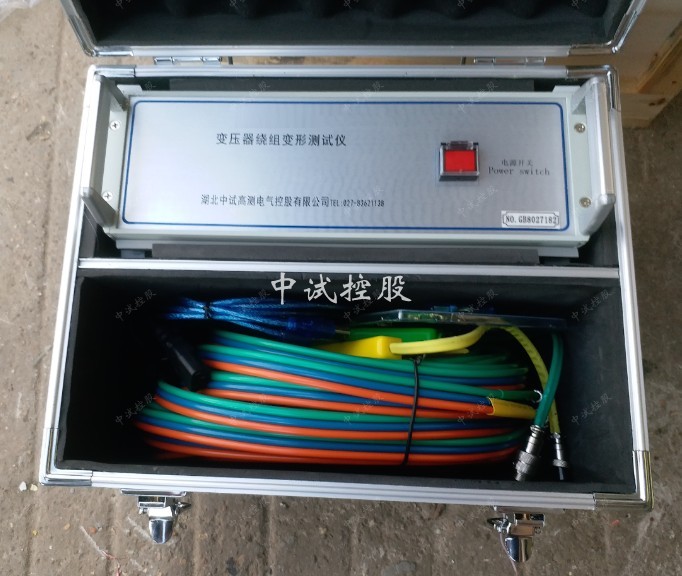

         外观

        技术参数
        1.扫描方式：
        线性扫频测量范围：1kHz-2MHz
        分段扫频测量范围：0.5kHz-1MHz    0.5kHz-10kHz
                                            10kHz-100kHz   100kHz-500kHz
                                            500kHz-1000kHz
       2.幅度测量范围: (-100dB)至(+20dB)
       3.幅度测量精度: ±1dB
       4.扫描频率精度: 0.01%
       5.信号输入阻抗：1MΩ
       6.信号输出阻抗：50Ω
       四、ZSBX-III变压器绕组变形测试报告的测试结果
       本次使用ZSBX-III变压器绕组变形测试仪（中试控股）对SZ10-50000kVA/110kV有载调压电力变压器开展变压器绕组变形测试的测试绕组幅频响应图如下：ZSBX-III

图一  高压绕组幅频响应图（变压器绕组变形测试仪）

图二  低压绕组幅频响应图（变压器绕组变形测试仪）
       客户对本次使用ZSBX-III变压器绕组变形测试仪对SZ10-50000kVA/110kV有载调压电力变压器开展ZSBX-III变压器绕组变形测试的测试结果表示满意。
