串联谐振试验常见问题及解决方法

时间：2019-11-11

近年来，采用变频串联谐振原理进行交流耐压试验，是变电站高压设备绝缘检验最常见的试验方法，这种试验装置（代表型号ZSBP-108kVA/108kV变频串联谐振）得到广泛的应用。本文希望通过总结串联谐振试验过程中遇到的常见问题，从而分析原因、得到常见问题的解决方法。
        ZSBP-108kVA/108kV串联谐振试验常见的问题有哪些呢？
  1、变频源主机找不到谐振点。
  2、变频源主机复位。
  3、装置Q值偏低，即电压升不上去，或升不高。
  4、供电电源跳闸。
        ZSBP-108kVA/108kV串联谐振试验装置的构成及特点
        ZSBP-108kVA/108kV串联谐振装置是运用串联谐振原理，使回路产生谐振电压加到试品上，串联谐振装置目前分为变频式和调感式两大类。
        ZSBP-108kVA/108kV串联谐振装置主要由变频源（变频式）、高压电抗器、可调式电抗器（调感式）、电容分压器、激励变压器等几部分组成。广泛用于电力电缆、电力变压器、水力发电机、GIS等大容量，高电压的电容性试品的交接和预防性试验！
        ZSBP-108kVA/108kV串联谐振装置具有需求电源容量小、设备重量体积小、改善输出波形、防止短路电流烧伤、不会出现恢复过电压等优点。完全满足GB50150-2006以及DL/T849.6-2004标准中各项指标的要求。

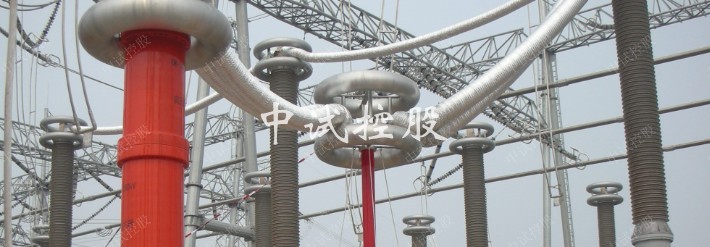

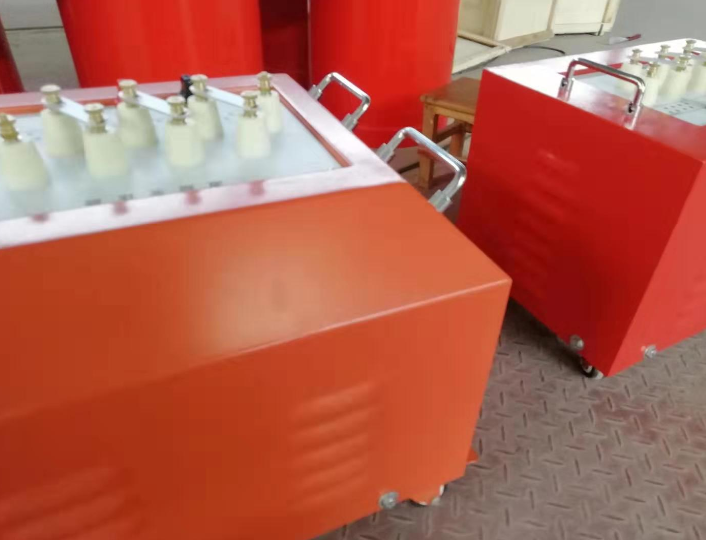

图1、串联谐振成套试验装置

        工作中常见的解决方法
  1．变频源主机找不到谐振点。
  原因：
  1）系统谐振点在主机的输出频率范围之外；
  2）系统接线错误；　
  3）系统未可靠接地；
  4）高压采样反馈信号开路或连接不可靠；
  5）试品有故障。
  排除方法：　
  1）检查接地装置可靠，接地连接线是否有断开点；
  2）检查励磁变压器的高低压线圈的通断；
  3）检查每一只电抗器的通断；
  4）检查分压器的信号线的通断；
  5）检查分压器的高低压电容臂的通断；
  6）装置自身升压时没有谐振点，还需要检查补偿电容器的通断；
  2．主机复位
  原因：主机供电电源波动；外界强磁场干扰；主机未可靠接地；
  3．装置Q值偏低，即电压升不上去，或升不高。
  现象：
  1）调谐曲线是一条曲线，有较低的尖峰；
  2）试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；
  原因：
  1）电抗器与试品电容量不匹配，没有准确找到谐振点；　
  2）试品损耗较高，系统Q值太低；
  3）励磁变压器高压输出电压较低；
  4）高压连接线过长或没有采用高压放晕线。

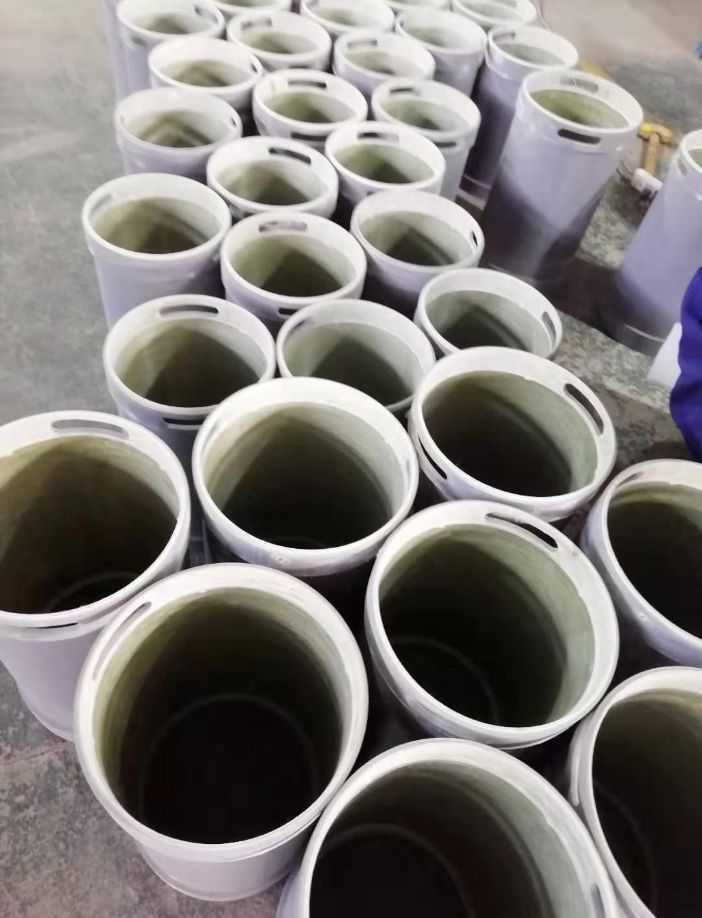

图 2、串联谐振中试控股研发生产制造中心

  排除方法：
  1）将补偿电容器并接入试验回路，加大回路电容量；
  2）尽可能将多只电抗器串联，提高回路电感量；
  3）提高励磁变压器的输出电压；
  4）干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；
  5）一般在设备较高电压输出时，采用高压放晕线，或将普通高压输出线改为较短的连线，一般不超过5米。
    4.电源跳闸。
  原因：合闸瞬间电流过大；谐振系统回路短路。
  排除方法：
  1）更换更大电流的空气开关（或者短时脱开漏电保护）
  2）检查谐振系统回路是否短路。
