串联谐振耐压装置介绍

变频串联谐振试验装置采用RLC串联谐振电路，根据不同对象的使用需求，针对性的生产，通过整定电子电路和设计工艺，采用先进的电子调频、调感技术，从而改变电容、电感和电阻等电气参数，可视化全触屏操作满足用户需求，串联谐振试验装置原理与同类型相通，工艺结构复杂，变频串联谐振试验装置产品面向大型电气设备提供测试，通常容量大，电压高，在电力系统中可满足电力电缆、GIS、主变等电气设备的预防性试验。

135kvA-54kv串联谐振耐压装置试验方案（二）

 串联谐振耐压装置遵循标准

GB10229-88           《电抗器》

GB1094　　　　　　   《电力变压器》

GB50150-2006　　　　  《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96  《外壳防护等级》

GB2900　　　　　　　 《电工名词术语》

GB/T16927.1~2-1997　  《高电压试验技术》

激励变压器 7.5kVA/1.2kV，3kV/0.4kV

额定容量：7.5kVA；

输入电压：400V，单相；

输出电压：1.2kV；3kV；

结构：干式；

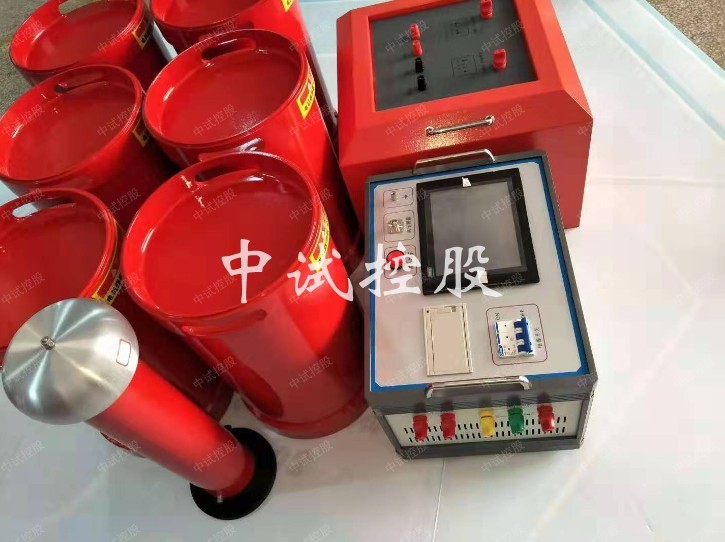

变频电源  7.5kW/380V

额定输出容量：7.5kW

工作电源：380±10%V（单相），工频

输出电压：0 – 400V，单相，

额定输入电流：20A

额定输出电流：20A

输 出 波 形：正弦波

电压分辨率： 0.01kV

电压测量精度：0.5%

频率调节范围：30 – 300Hz

频率调节分辨率：≤0.1Hz

频率稳定度： 0.1%

运 行 时 间：额定容量下连续60min

额定容量下连续运行60min元器件最高温度≤65K;

噪 声 水 平：≤50dB

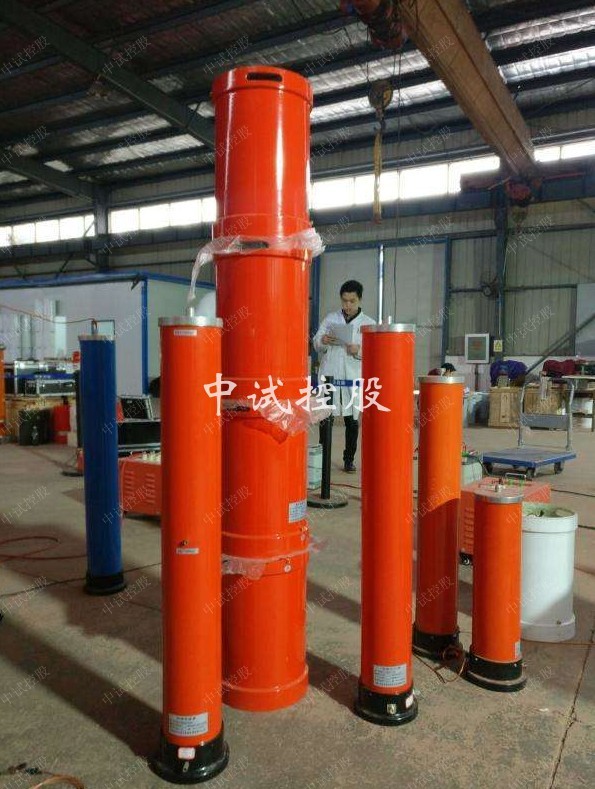

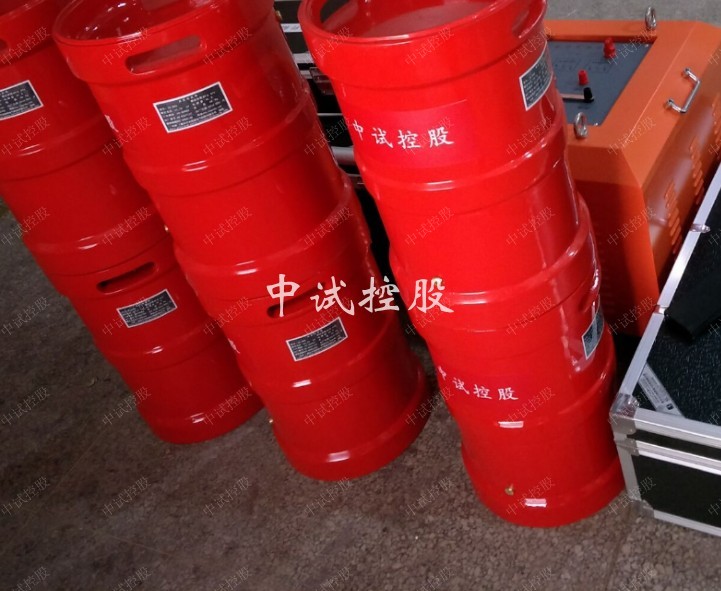

串联谐振高压电抗器  33.75kVA/27kV

额定容量：33.75kVA;

额定电压：27kV；

额定电流：1.25A；

电 感 量： 96H / 单节，共4节；

品质因素：Q≥30 (f=45Hz)；

结    构：干式；

电容分压器60kV /500 pF

额定电压：60KV；

高压电容量：500pF；

介质损耗：tgσ≤0.5%；

分 压 比：1000：1；

测量精度：有效值1.5级；
