（一）电子多倍频介绍

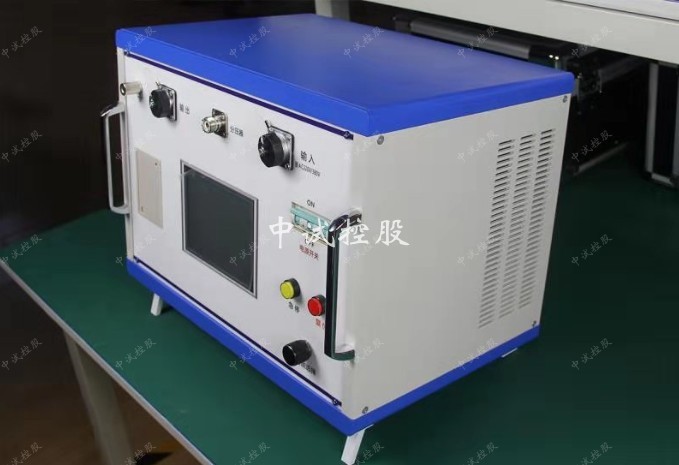

电子式多倍频发生器采用电力电子技术，数字控制技术，以性能优良的变频器为内部核心硬件，window操作系统，模块化控制和显示，多倍频发生装置是针对变压器、互感器的感应耐压设计，满足绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验技术标准，多倍频发生器可预置50Hz、100Hz、150Hz和200Hz的试验频率，满足不同的应用需求。

（二）50Hz~200Hz电子多倍频用法

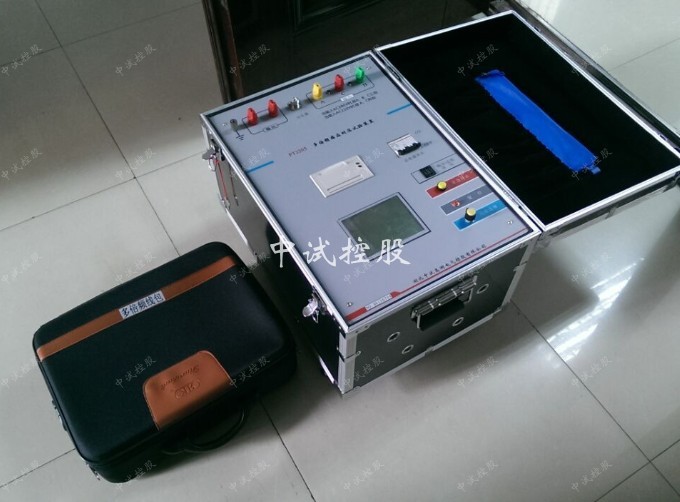

电子多倍频的电源、控制为一体式设计，设有过流、过压保护，如下所示：

（三）接线方法

先将电子多倍频的输出线接入互感器的二次端（a，x）将一次高压头悬空，一次高压尾接地，不使用的绕组短接好并与大地连通，接线即完成。

（四）参数设置

4.1 试验电压：

设置期望达到的输出电压，是指接入被试品绕组上的电压，单位为V，只有当电压大于等于此设定值后，才允许耐压计时启动。

4.2 耐压时间：

设置保持试验电压的时间长度。

4.3 保护参数：

过压保护：设定需要保护的极限电压值，超过此限值，装置自动关断输出；

过流保护：设定需要保护的极限电流值，超过此限值，装置自动关断输出；

闪络保护：升压及稳压计时过程中，U高压瞬间变化值U达闪络保护值，超过此限值，装置自动关断输出；

4.4 试验频率：

设定要进行试验的电源频率。可供选择的值为：50Hz、100Hz、150Hz、200Hz。

（五）测量

在主界面下，点击“耐压试验”菜单后，弹出如下所示的界面。

 5.1 显示参数说明：

（1）试验频率（f）：当前要进行试验的电源频率。

（2）UR端口R：变频器输出的端口电压，不是加在试品上的电压。

（3）过压保护：设定的保护电压。

（4）试验电流（I）：流过被试品的电流值。

（5）目标电压：设定的期望达到的电压值（二次电压）。

（6）耐压时间：试验电压达到目标值后，点击“开始计时”，显示耐压进行的时间。

（7）试验电压：目前加在被试品上的电源电压。

5.2 功能菜单说明：

（1）开始试验：电压此键，装置开始工作，输出电压。

（2）升电压：开始试验后，此键可操作。按设定的升、降压步长，点击一次，升高步长设定的电压（UR端口R）。

（3）降电压：开始试验后，此键可操作。按设定的升、降压步长，点击一次，降低步长设定的电压（UR端口R）。

（4）故障复位：装置发生保护后，点击此键，恢复到常态，不然，所有工作按键不能工作。

（5）紧急停机：发生异常，点击此键，装置快速关断输出。

（6）降压停机：计时时间到，试验完成，点击此键，降压完成试验。

（7）打印数据：试验完成后，点击此键，弹出打印列表，可进行打印操作。

（8）保存数据：试验完成后，点击此键，弹出保存操作界面，可进行保存数据的操作。

（9）退出：试验完成后，点击此键，回到主界面，试验完成。
