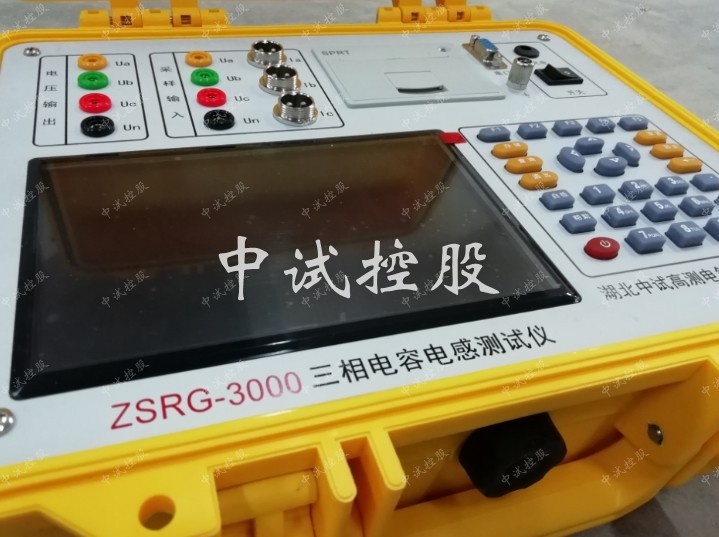

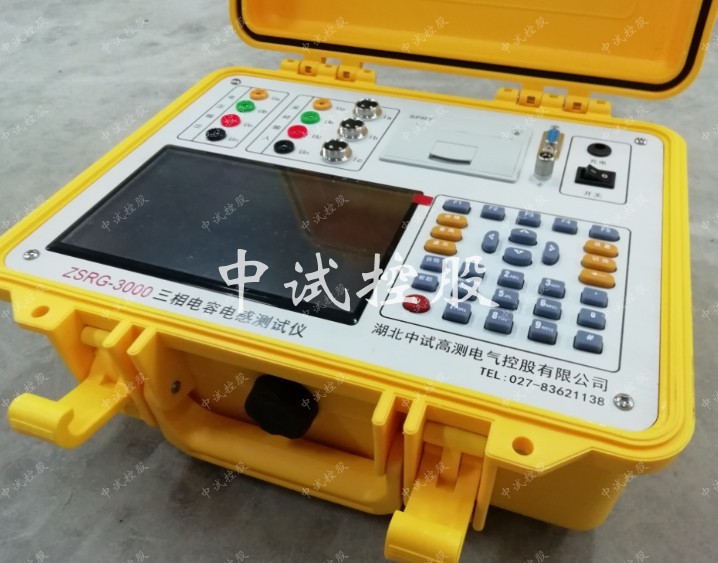

电力电容器组内部联线方式一般采用星形联接(Y）和三角形联接()，实际运行经验表明，三角形联接电容器组其损坏率远高于星形联接电容器组，目前高压并联电容器组多数采用星形联接。三相电容电感测试仪可测试电力高压并联电容器组，其内部连接方式有：三相形、三相Y形、三相Yn形、三相形。

黑色测量线插在（输出）；

红色测量线插在（电容）；

钳形电流传感器插在（测量）；

按接线图三相Y形A相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线。

同样道理测量B相及C相的测量数据。

黑色测量线插在（输出）；

红色测量线插在（电容）；

钳形电流传感器插在（测量）；接线图（4）三相形A相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，短接BC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线。

同样道理测量B相及C相的测量数据。

仪器面板接线：

黑色测量线插在（输出）；

红色测量线插在（电容）；

钳形电流传感器插在（测量）；

接线图三相四线Yn形A相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线。

同样道理测量B相及C相的测量数据。

形联接A、B、C相接线：

仪器面板接线：

黑色测量线插在（输出）；

红色测量线插在（电容）；

钳形电流传感器插在（测量）；

接线图三相形A相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在A’线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线，B、C相依次移动接线相同。

同样道理测量B相及C相的测量数据。
