为什么选用水内冷绝缘电阻测量

水内冷绝缘电阻是测量水利发电机绝缘性能的专用测量工具，在结构上与传统绝缘电阻不太相同，由于双水内冷发电机组水直接从线圈导线的内部进行冷却，测量时需要接汇水管测量，而传统绝缘电阻是没有这种测量条件的， 双水内指的是定子绕组和转子绕组都是通过水冷却，下面说一下安全措施和测量方法，该方法与措施同样适用于单水内冷机组的绝缘试验。

水内冷绝缘电阻安全措施，水氢氢发电机测量方法

水内冷安全措施

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

4、仪器应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试过程中严禁碰触测试引线！

7、测试完毕后最好短路测试端人工放电！

8、严格遵守安全操作规程。

9、非测试人员必须远离高压测试区，测试区必须用栅栏或绳索、警视牌等明显表示出来。

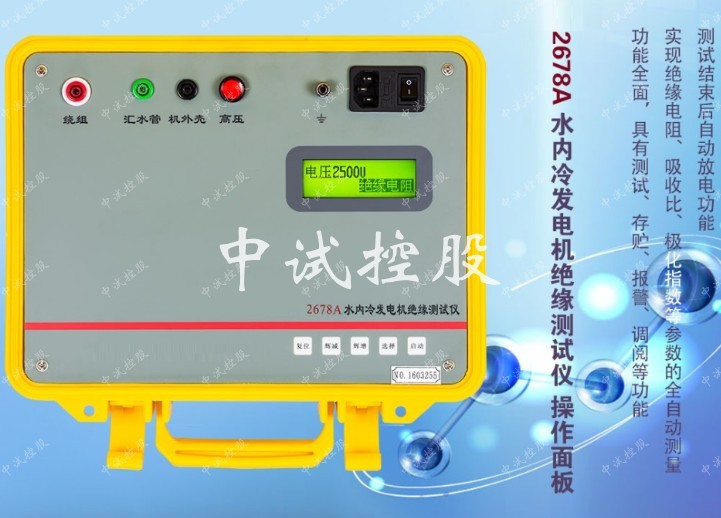

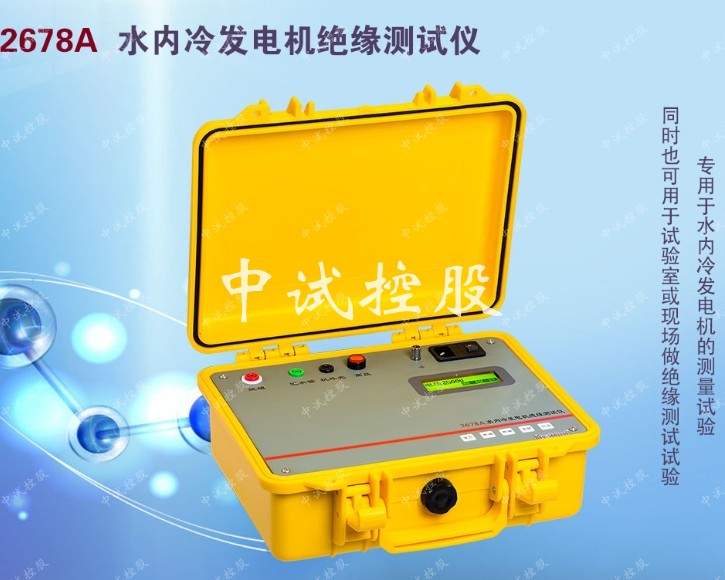

水内冷发电机绝缘测试仪是专用于水内冷发电机的绝缘测试，采用全封闭高压技术，32位控制器为控制核心，全中文操作界面，输出电流大于25mA，输出电压最大5000V，水内冷是由高精度微电流测量系统和数字升压系统两大主体部分组成，实现绝缘电阻、吸收比、极化指数的自动测量，大屏幕显示，外形美观。

测量接线方法

1、线路L为高压输出端，由高压电缆引至被测线端，例如接至电机绕组。

2、汇水管 G 接到水内冷发电机的汇水管上。（注：有多个汇水管出口时，应当用 截面积大于2.5mm2 的铜导线将各汇水管口连接，以保障测量值的准 确度）如果不是测量水内冷发电机，将该端子悬空即可。

3、基座 E 接在发电机的机座上。如果不是测量水内冷发电机，将该端子接被测 设备绝缘的外壳。

注意：水内冷发电机定子绝缘电阻测量方法分为通水和不通水两种。在通水或不通水时，都必须将汇水管接至兆欧表的屏蔽端子上。
