湖北中试高测电气控股有限公司为您解答：断路器特性测试仪的接线方法

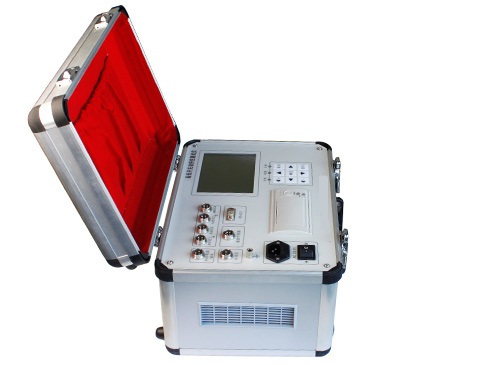

湖北中试高测电气控股有限公司生产的断路器特性测试仪以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

1、断口线的连接

该仪器可同时测六个断口、仪器A断口具有测量行程、超行程和分合闸速度的功能。（传感器安装断口仪器认作A断口）

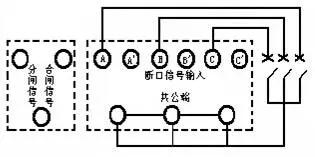

1）单断口接线

将开关一端（三相）对应连接仪器A、B、C断口信号输入端，另一端任意连接到仪器共公端（断口信号输入）见下图

2）双断口接线

将开关三相静触头六端分别对应连接到仪器A-C’六接线柱，（断口信号输入），关三相动触头三端任意接到信器三共公端（断口信号输入）（见下图）

2、合、分闸信号线的连接

1）使用该仪器测试开关时，将仪器合、分闸选择开关置合位，先按启动键，再按操作键即可，做分闸时，将仪器合、分闸选择开关置分位，仪器先复位，后按起动键，再按操作键即可。（做分闸前，仪器不可关断电源）

2）使用该仪器测试开关时，将仪器合分闸选择开关置合位，操作开关即可，做分闸时，将仪器合、分闸选择开关置分位，仪器先复位，再操作开关即可。注：断口时间为合、分闸时间。

注意事项：

1、使用该仪器测试开关时，仪器的合、分闸信号输出线必需通过辅助开关，如直接接入合、分闸线圈定能烧坏仪器。

2、使用该仪器测试开关时，各断口的合闸时间都包括接触器（电磁机构）吸合时间。

3、断口时间为固有合、分闸时间。
