串联谐振试验装置可进行各种可进行各种交流耐压试验，有GIS耐压试验、电缆耐压试验、发电机耐压试验、变压器感应耐压试验等。这些耐压试验都是电力系统中常规的试验，我们必要要掌握。为了更好的进行这些耐压试验，在此之前，我们还要了解串联谐振试验的现场接线方法。

一、电缆耐压试验

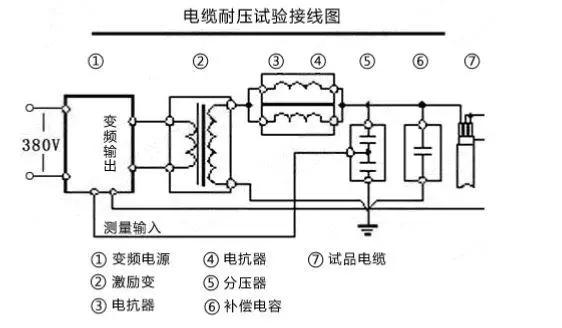

现场接线示意图：

点击添加图片描述（最多60个字）

励磁变压器接线注意事项：

1、用于 10KV 电缆的耐压装置，励磁变压器一般接低端；

2、用于 10KV 和 35KV 电缆的耐压装置，10KV 电缆耐压励磁变压器接低端，35KV 电缆耐压励磁变压器接较高端；

3、用于 10KV 、35KV 和 110KV 电缆的耐压装置：10KV、35KV 电缆耐压励磁变压器接低端，110KV 电缆耐压励磁变压器接高端；

电抗器及电容器分压器接线注意事项：

对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。

二、电机耐压试验

现场接线示意图：

点击添加图片描述（最多60个字）

励磁变压器接线注意事项：

1、用于电机的耐压装置，励磁变压器一般接低端；

2、用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端；

3、通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。

三、GIS、开关及变压器试验

现场接线示意图：

点击添加图片描述（最多60个字）

励磁变压器接线注意事项：

1、用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高；

2、用于开关、GIS 的耐压装置，励磁变压器接高端，变压器耐压励磁变压器接低端；

3、通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端。

电抗器接线注意事项：

1、用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振。

2、用于开关、GIS、变压器的耐压时，需要将电抗器串联连接，电抗器串联只数按照实际的试验电压确定。

四、通用操作步骤

正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。
