一、电力电缆护层绝缘检测手段分析

现有护层绝缘检测手段分析

传统的监测手段主要是通过停电测量护层绝缘电阻或带电用钳型电流表测量护层循环电流。近年来，为了提高输电线路的可靠性指标，高压电缆停电检修的机会越来越少。由于地下电缆所处的环境复杂，采用传统的手工测量护层循环电流越来越困难。所以，有必要研制出一套智能化的高压电缆护层绝缘在线监测系统，以提高工作效率和防止电力事故发生。电力电缆护层绝缘检测可以使用中试控股生产的绝缘电阻测试仪，此绝缘电阻测试仪是测量变压器、互感器、发电机、电动机、电力电容、避雷器等绝缘电阻的理想测试仪。绝缘电阻测试仪具有多种电压输出等级（2500V、5000V）、容量大、抗干扰强、指针与数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标(吸收比、极化指数)、各种测量结果具有防掉电功能等特点。

护层循环电流与护层绝缘之间的关系

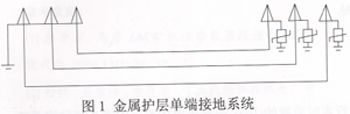

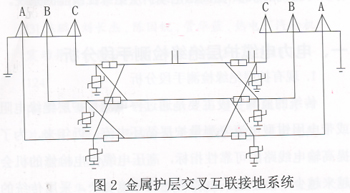

通常短线路单芯电缆的金属护层采用一端直接接地和另一端经间隙或保护电阻接地的方式（如图1示），长线路单芯电缆金属护层则采用三相分段交叉互联两端接地的方式（如图2示）。但当线路单芯电缆的金属护层出现两点或多点接地时就会在金属护层中形成环流，环流的大小与电缆相应的长度，导体中电流大小有关。当金属护层中环流较大时严重时可能会达到主电流的50%以上，环流损耗会使金属护层发热，破坏电力电缆的主绝缘，威胁电缆运行安全。所以，在高压电缆的实际运行中，电缆芯线运行电流是否超负荷、主绝缘及护层绝缘是否存在缺陷，都可以从电缆金属护层循环电流的变化反映出来。若能实时监测运行电力电缆金属护层的循环电流指标，对于避免电力电缆长期过载运行，负荷调节，安全运行维护等方面都具有重要意义。
