本文主要介绍非拆引线测试500kV避雷器UlmA和I0.75U1M的试验过程，其中包含试验目的及试验方法。中试控股是避雷器测试设备生产厂家，其中避雷器的测试仪器包含氧化锌避雷器带电测试仪、氧化锌避雷器在线测试仪、氧化锌避雷器特性测试仪及直流高压发生器。其中氧化锌避雷器测试仪主要用于检测氧化锌避雷器运行中各项交流电气参数的专用测试仪，该氧化锌避雷器测试仪可以测试各种电压等级的氧化锌避雷器的带电或停电检测，及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

一、试验目的

1、为提高试验工作效率，节省人力、物力，减少设备停电时间，在现场我们改善试验方法，尝试对500kV金属氧化物避雷器进行不拆一次引线做预防性试验，测量直流1mA时的临界动作电压UlmA和I0.75U1mA直流电压下的泄漏电流。

2、测量直流1mA时的临界动作电压UlmA是为了检查金属氧化物避雷器阀片是否受潮，确定其动作性能是否符合技术指标要求。测量I0.75UlmA直流电压下的泄漏电流能够反映金属氧化物避雷器的剩余寿命。一般在同一温度下，泄露电流与剩余寿命成反比。

二、试验方法

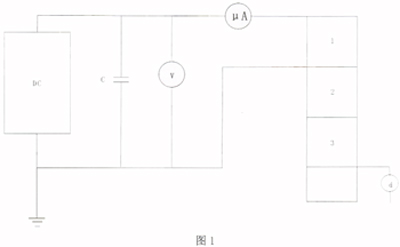

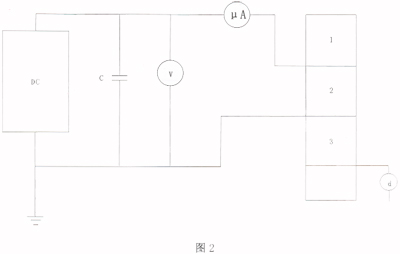

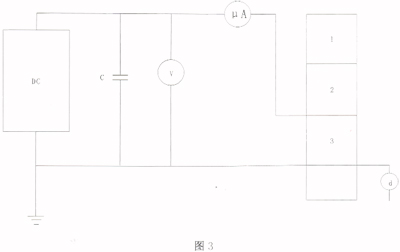

1、500kV金属氧化物避雷器通常由3节组成，通常拆除引线后，3节分别测量直流1mA时的临界动作电压U1mA和I0.75U1mA直流电压下的泄漏电流的接线如图(1、2、3)所示。

操作步骤如下：合闸升压调整DC高压输出观察μA表数值，达到1000 μA时，记录此时电压值，即UlmA，随即降压至I0.75U1mA记录此时μA数值，然后降压至零。切断电源对μA表放电，并沿高压屏蔽线放电。

2、改进的方法

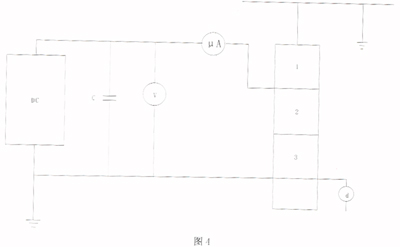

非拆除高压一次引线，3节分别测量直流1mA时的临界动作电压U1mA和I0.75U1mA直流电压下的泄漏电流的接线如图(4、5、6)所示。

非拆引线测试500kV避雷器UlmA和I0.75U1M的应用实践：
