变压器两端的电压变换后，不仅有效值和幅值按变比改变，其相位也发生了变化。因此，井入电网运行的变压器其各侧电压与系统电压相同，相位一致。并联运行的变压器还必须保证变比和接线组别的一致性，正因为如此，需要对变压器极性及接线组别进行测试和判别。

变压器极性

以单相变压器为例，单相变压器的结构如图I所示．AX为一次侧绕组，ax为二次侧绕组，二次侧绕组接电阻R作为负载。在图1中，A和a端及X和x端为同名端。

变压器的同名端取决于两个因素，即一、二次绕组的绕线方向，一、二次绕组的出现标志。比如，当图1中二次侧的出线标a与x交换后，则A与a就成了异名端，而A与x则成了同名端。

目前常用的确定变压器极性的办法有两种，直流法和交流法。以下以单相两绕组变压器为例进行说明。

直流法测试变压器绕组极性的原理接线如图2所示。在变压器一次侧绕组接入1.5V的干电池或者2—6V的蓄电池和开关P，二次侧串联接入一个直流毫伏表。

当一次侧合上开关P，若A与a为同极性端，则在关P合上的瞬问．二次侧接入的直流毫伏表的指针会向右（零刻度的正方向）摆动；而当拉开一次侧开关P时，直流毫伏表的指针会向左摆动。反之，若A与a为异极性

交流法测试变压器绕组极性的原理接线如图3所示。将高压侧X端与低压侧x端短接，在高压侧施加弱的便于测量的交流电源，再分别测量电压。根据三者的关系来确定变压器的极性。

三绕组变压器的极性判别方法原理与上述的相同，也分为直流法和交流法两种，只是接线复杂一些，这里不再赘述，可以参见相关的专业书籍。三绕组变压器的极性可用DCBC-S变比极性综合测试仪，变比极性综合测试仪适用于三相变压器，Z型绕组变压器、整流变压器和铁路电气系统的变压器测试。变比极性综合测试仪标准支持DL/T963-2005。

变压器接线组别

变压器的接线组别与绕组的绕线方式、绕组线端的标志方式和三相绕组的接线方式都有关。标识接线组别一般采用时钟法一将一次侧线电压向量作为时钟的长针（分针）固定为时钟盘上的12点；二次侧对应的线电压作为时钟的短针（时针），时针所指向的点数就是此变压器的接线组别。

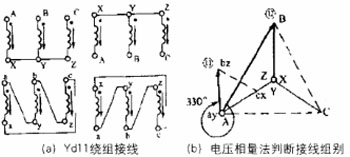

在采用时钟法标识变压器的接线组别时，对应与时钟的点位有12组不同的接线组别。我国电力工业界一般采用Yyn12，Ydll和YNdll三种作为变压器的标准联接组。以下以Ydll为例说明变压器接线组别的判定方法。图4所示变压器接线组别为Ydll时的具体接线图和对应的一，二次绕组电压相量图。图中，一次侧线电压与二次侧线电压之间的夹角为330°，因此其接线组别为Ydll。反之，以知接线组别也可以得出：类似图4 (a)的绕组联接方式。

确定变压器绕组接线组别按下述步骤进行：

根据一次侧绕组和二次侧绕组接线方法和连接顺序绘出绕组接线图。

根据接线图做出一次侧相电压星形或三角形。由绕组绕线方向、线端标志及接线圈按对应相电压同相或反相原理做出二次侧电压星形或三角形。

按一次侧绕组和二次侧绕组相电压星形或三角形做出一、二次侧线电压三角形。

比较一、二次侧对应线电压相量，用时钟法确定接线组别。变压器接线组别测试使用中试控股的变比极性综合测试仪，变比极性综合测试仪具有自动测量接线组别、组别变换、切换相序、切换量程、切断试验电压以及测量结果自动保存等功能。
