近期，中试控股在对售后服务部集中问题收集时发现，电力电缆类的咨询信息比较突出，集中在对电缆故障的查找方法，波形分析和现场情况分析，今天，中试控股围绕电缆故障测试仪的使用方法与大家分享接地故障的查找方法和使用原理。

当电气设备或者电力电缆发生接地故障时，在接地电流入地点周围电位分布区行走的人，其两脚之间的电压，我们称他“跨步电压”，电缆故障测试仪的定位原理是基于跨步电压的一种解决办法，我们称它为“跨步电压法”。

跨步电压法接地故障查找

使用前，先用数字兆欧表和万用表测量绝缘电阻，初步判定故障相和电阻值，只有电阻值小于200欧姆的故障，才能使用跨步电压法，如果阻值大于200欧姆，只能用”高压闪络法”或者是”闪冲法”。

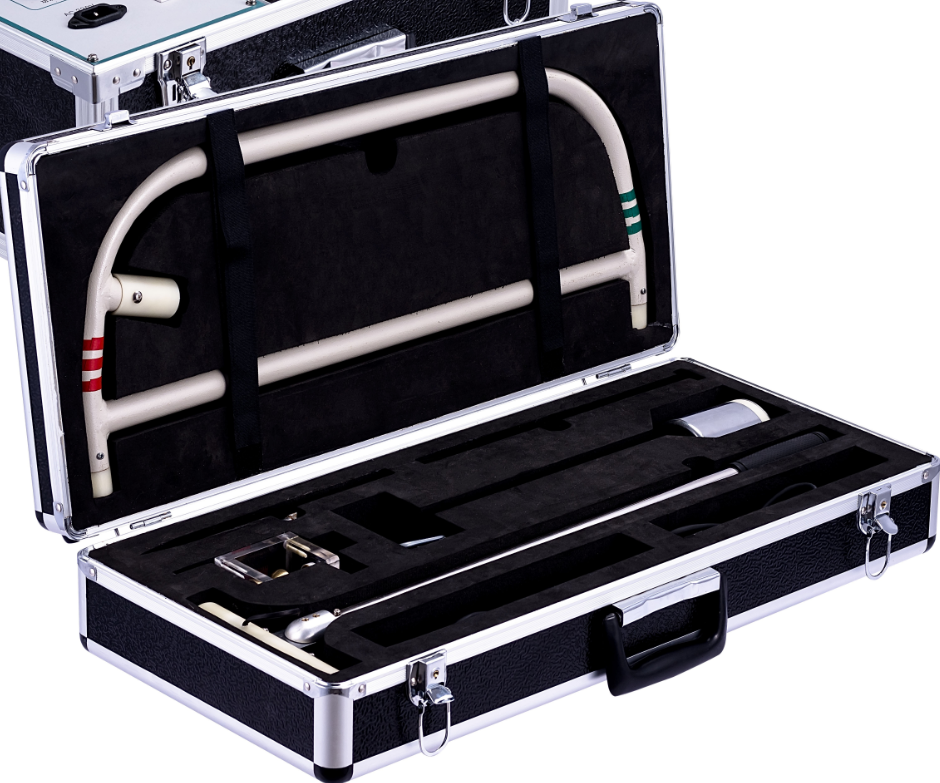

将电缆故障测试仪的红色夹子接入故障相，黑色夹子接入大地，再把跨步电压接收器和声磁接收机接入仪器面板的专用接口，然后仪器面板选择接地故障按钮，此时，主机和接收机有一个声磁同步过程，需要注意的是，如果这个声磁同步信号没有同步，会影响到数据的准确性，特别是在查找路径上体现非常明显，随后，我们就可以先查找一下路径的走向，查找走向时,需要注意的是磁棒的方向性，当磁棒垂直于地面，根据磁场和产品设计原理，磁棒在电缆的正上方接收机的信号小，反之线性变大，如果磁棒是平行于地面，那么接收的信号特征刚好于垂直方向相反，查找过程中，做好标记，然后开始定位，定位叉上面有红色、黑色分别于左右两个方向的标记，标记与接收主机的方向相同，将定位 叉平行于电缆插入地面，指针会根据电位差的方向引导我们往哪个方向走，可以适当的拉长插入点的间距，不影响结果的真实性，当故障点发生指针反方向偏移时，我们可以适当缩小间距，最终将故障点定位在定位叉的中间。

电缆故障点
