测试原理

电缆故障一般分为两大类：短路、开路、低阻故障和高阻闪络、泄露故障。根据雷达测距原理，在测试端向电缆发射一个脉冲信号。在特性阻抗不匹配处，就会产生反射波，将入射波形和反射波形采集下来并显示在屏幕上，用双电子游标卡在波形的两个特征拐点上。根据电波在该类型电缆中传播速度，便可测算出故障点到测试端的距离。

S = VT / 2

S：故障点距测试端的距离。

V：电波在电缆中的传播速度。

T：电波在电缆测试端到故障点间传播一个来回所需的时间。

在V和T已知的情况下，就可计算出S，只需用双电子游标卡在波形的特征拐点上，就可自动完成。

一、低压脉冲法检测故障电缆低阻、短路、断路及电缆全长

开启电源开关，待仪器自动进入电缆测试系统预置界面。根据被测故障电缆的类型、实际长度，点击屏幕右侧模拟键中的“电缆种类”、“检测方法”、“长度选择”、“采样频率”等，进行设置。

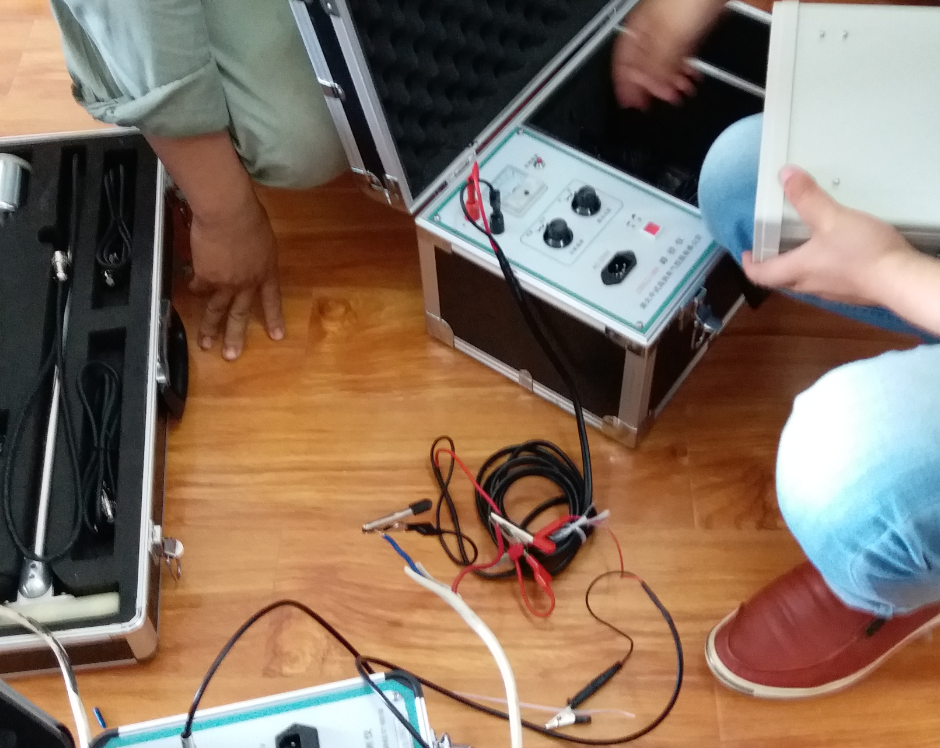

4．参数设置完毕（选择“低压脉冲法”），将仪器测试线红、黑二个夹子分别接到被测故障电缆的故障相和另一好相或电缆地上，点击“采样”键，仪器自动进入数据采集状态，波形同时显示在屏幕上。再次点击“采样”键，仪器便进入“连续”采样状态。操作者可根据屏幕上显示的波形幅度及位置不断调节“位置调节”和“振幅调节”旋钮。调整到波形便于分析为止，再点击“取消采样”触摸键停止采样。

5．在进行数据处理时，可根据波形的具体情况对波形进行展宽、压缩、左右移动，再滑动双电子游标判读故障距离。

二．高压闪络法测试故障电缆的高阻故障，仪器进入预置界面，按被测电缆的类型和实际长度，点击“测试方法”和“长度选择”按键，“当前参数设置”界面将用红色显示“高压闪络法”。面板上的红色“闪络”指示灯亮。其界面如（。 点击“采样”键后，仪器进入“采样中”的等待状态，对故障电缆高压冲闪时，便会自动将“采样盒”采集的信号显示在屏幕上。并且再次进入“采样中”的等待状态，准备采集下一次高压冲闪时的信号。在不断高压冲闪采样过程中调节“位移调节”“振幅调节”旋钮，调整到波形便于分析为止，再点击“取消采样” 按键停止采样，然后进行游标操作，得到故障点距测试端电缆长度。

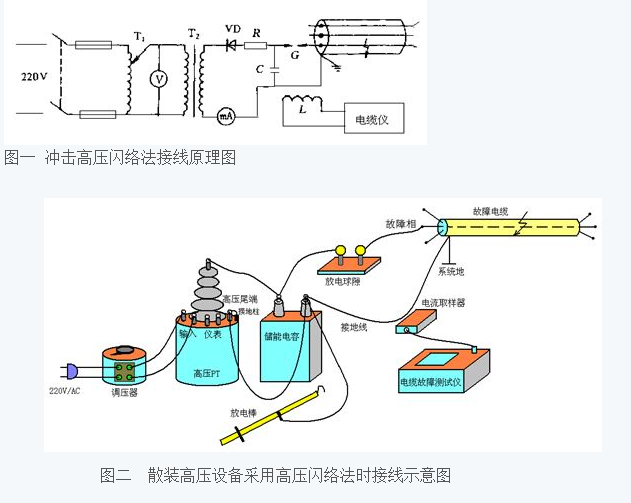

冲击高压闪络法接线原理图，如图一所示。用散装高压设备进行冲击高压闪络法时的接线示意图，如图二所示。

图一  冲击高压闪络法接线原理图





图二  散装高压设备采用高压闪络法时接线示意图



采用电流取样法,在仪器输出端接电流取样器，将电流取样器放在电缆地线与电容地线之间的附近。测试线路经检查无误即可进行高压闪络测试。只要冲击电压足够高，故障点将被电弧击穿。电流取样器将采集电缆中的反射脉冲波传送到电缆仪，并触发仪器进行数据采集，在屏幕上显示出电缆的测试波形。
