中试控股技术研究院鲁工为您讲解：35kV高压电缆耐压仪

参考型号：ZSBP-135kVA/108kV变频串联谐振试验装置

执行标准：DL/T 849.6-2016，DL/T 474.4-2018

作用：对被测试品做承受过电压预防交流试验和交接交流试验，电源：采用220V及380V两种，操作模式：全自动、半自动、手动

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.力荐供应商

ZSBP-135kVA/108kV变频串联谐振试验装置可以做什么?

ZSBP-135kVA/108kV变频串联谐振试验装置适用于大容量，高电压的电容性试品的交接和预防性试验，主要针对10KV及以内的电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

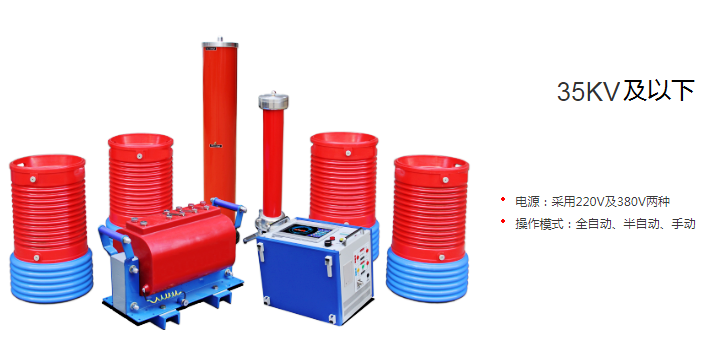

ZSBP-135kVA/108kV变频串联谐振试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

1·执行标准：《电力设备专用测试仪高压谐振试验装置》，DL/T 849.6-2016，DL/T 474.4-2018；
2·作用：对被测试品做承受过电压预防交流试验和交接交流试验；
3·可以完成交流被测试品：电力电缆、变压器、断路器/开关、开关柜、隔离开关、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统等各种被试品的预防交流试验和交接交流耐压试验；
4·电源：采用220V及380V两种；
5·操作模式：全自动、半自动、手动；
6·元器件（纯进口）：功率器件：德国英飞凌，模块：日本富士IGBT，芯片：英特尔等。

特点
1·ZSBP-135kVA/108kV变频串联谐振试验装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析；
2·装置具有多种工作模式，方便用户根据现场情况灵活选择，提高试验速度；
3·工作模式为：全自动模式、半自动模式、手动模式；
4·存储，存入的数据编号是数字，方便的帮助用户识别和查找；
5·装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示测频和试验频率一致，方便使用者直观了解是否找到谐振点；
6·采用了ARM平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化；
7·技术特点归纳：先进的数字、功率技术；功率器件全部采用的德国英飞凌，日本富士的IGBT智能模块，芯片全部采用英特尔的原装器件等；
8·波形为脉宽电压调节的方波；
9·内部由ARM控制，操作功能得到优化,操作简单；
10·自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频耗时40秒钟(全频扫)， 频率分辨率0.01Hz；
11·自动试验，用户可设置试验程序，试验程序分为5段，系统自动按设置的程序完成试验过程；
12·耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示用户电压异常波动，由用户根据试验情况进行操作；
13·实时显示试验状态，用户可根据试验状态进行相应操作；
14·强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，确保安全；
15·试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印；
16·数据查询功能,根据试验日期查询以往的试验数据。
参数
ZSBP-135kVA/108kV变频串联谐振试验装置适用范围
1、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30~300Hz，试验电压52kV，试验时间60min。
2、35kV主变的交流耐压试验，电容量≤0.015uF，试验频率45~65Hz，试验电压不超过75kV，试验时间1min。
3、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.1265uF，试验频率30~300Hz，试验电压22kV，试验时间5min。
4、35kV开关、互感器的交流耐压试验，试验频率30~300Hz，试验电压不超过100kV，试验时间1min。
5、10kV主变的交流耐压试验，电容量≤0.015uF，试验频率45~65Hz，试验电压不超过50kV，试验时间1min。

如何选择合适的10KV及35KV串联谐振交流耐压装置？
为了选对规格，请提供以下技术参数
1·电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；
2·电力电缆：电压等级，大长度，截面积；
3·发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；
4·开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；
5·CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

ZSBP-135kVA/108kV变频串联谐振试验装置：就是做耐压试验的设备，它是为了满足大容量的被试品要求，而研发的设备。它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以，请务必准确选型，技术部为您量身制定选型方案。

系统配置及其参数

1、激励变压器7.5kVA/1.5/3/6kV/0.4kV     1台

a)    额定容量：7.5kVA；

b)    输入电压：0-400V，单相；

c)    输出电压：1.5/3/6kV

d)    结    构：干式；

e)    重    量：约55kg；

2、变频电源7.5kW/220/380V     1台

a)    额定输出容量：7.5kW

b)    工作电源： 220/380±10%V（单/三相），工频

c)    输出电压：0 –400V，单相，

d)    额定输入电流：18.75A

e)    额定输出电流：18.75A

f)    电压分辨率： 0.01kV

g)    电压测量精度：1.5%

h)    频率调节范围：30 – 300Hz

i)    频率调节分辨率：≤0.1Hz

j)    频率稳定度：0.1%

k)    运 行 时 间：额定容量下连续60min

l)    额定容量下连续运行60min元器件最高温度≤65K;

m)    噪 声 水 平：≤50dB

n)    可实现以下功能

1）变频电源的放置为纵向和横向，特别适合现场操作及观察；

2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；

3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；

4）参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；

5）试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；

6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；

7） 数据存储功能：试验结果保存（手动保存）、打印、上传、回查等

① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；

② 数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）

8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；

9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；

10）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

P）重  量：约12kg；

3、高压电抗器33.75kVA/27kV   4节

a)    额定容量：33.75kVA;

b)    额定电压：27kV；

c)    额定电流：1.25A；

d)    电 感 量：100H/单节；

e)    品质因素：Q≥30 (f=45Hz)；

f)    结    构：干式；

g)    重    量：约40kg；

4、电容分压器110kV/1000pF   1套

a)    额定电压：110kV；

b)    高压电容量：1000pF；

c)    介质损耗：tgσ≤0.5%；

d)    分 压 比：1500：1

e)    测量精度：有效值1.5级;

f)    重    量：约15kg；
