中试控股技术研究院鲁工为您讲解：35kV电缆交流耐压测试仪

参考型号：ZSBP-135kVA/108kV变频串联谐振试验装置

执行标准：DL/T 849.6-2016，DL/T 474.4-2018

作用：对被测试品做承受过电压预防交流试验和交接交流试验，电源：采用220V及380V两种，操作模式：全自动、半自动、手动

组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

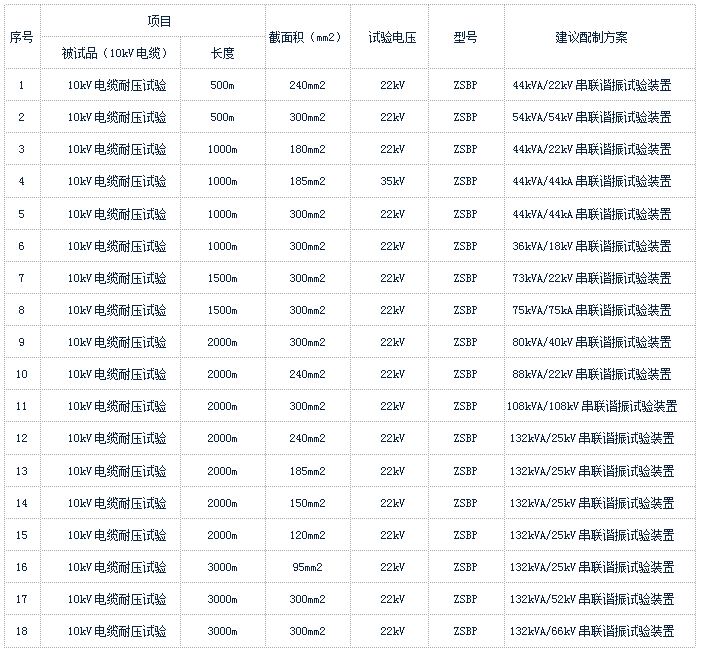

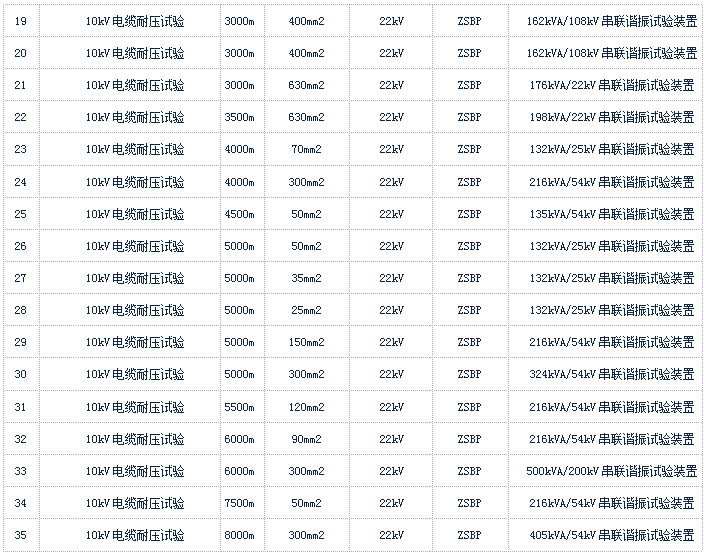

关于可以打电缆交流耐压选型：电缆电压等级（kV）、电缆截面（mm²）、电缆长度（米）

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.力荐供应商

电缆交流耐压试验装置可以做什么?

适用于大容量，高电压的电容性试品的交接和预防性试验，主要针对10KV及以内的电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

ZSBP-135kVA/108kV变频串联谐振试验装置技术方案

一、   适用范围

1、35kV/300mm²电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

2、35kV主变的交流耐压试验，电容量≤0.015uF，试验频率45~65Hz，试验电压不超过75kV，试验时间1min。

3、10kV/300mm²电缆3km的交流耐压试验，电容量≤1.1265uF，试验频率30~300Hz，试验电压22kV，试验时间5min。

4、35kV开关、互感器的交流耐压试验，试验频率30~300Hz，试验电压不超过100kV，试验时间1min。

5、10kV主变的交流耐压试验，电容量≤0.015uF，试验频率45~65Hz，试验电压不超过50kV，试验时间1min。

二、   工作环境

1.  环境温度：－10℃ –50℃;

2.  相对湿度：≤90%RH;

3.  海拔高度:  ≤3000米；

三、   装置主要技术参数及功能

1.    额定容量：135kVA；

2.    输入电源：单相220或三相380V电压，频率为50Hz；

3.    额定电压：27kV； 54kV；108kV；

4.    额定电流： 5A；2.5A； 1.25A；

5.    工作频率：30~300Hz；

6.    装置输出波形：正弦波

7.    波形畸变率：输出电压波形畸变率≤1%；

8.    工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9.    温    升：额定负载下连续运行60min后温升≤65K；

10.  品质因素：装置自身Q≥30(f=45Hz)；

11.  保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12.  测量精度：系统有效值1.5级；

四、   设备遵循标准

GB10229-88	《电抗器》
GB1094	《电力变压器》
GB50150-2016	《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996	《电力设备预防性试验规程》
GB1094.1-GB1094.6-96	《外壳防护等级》
GB2900	《电工名词术语》
GB/T16927.1~2-1997	《高电压试验技术》

五、试验时间关系表

六、系统配置及其参数

1、激励变压器7.5kVA/1.5/3/6kV/0.4kV   1台

a)额定容量：7.5kVA；

b)输入电压：0-400V，单相；

c)输出电压：1.5/3/6kV

d)结构：干式；

e)重量：约55kg；

2、变频电源7.5kW/220/380V   1台

a)额定输出容量：7.5kW

b)工作电源：220/380±10%V（单/三相），工频

c)输出电压：0–400V，单相，

d)额定输入电流：18.75A

e)额定输出电流：18.75A

f)电压分辨率：0.01kV

g)电压测量精度：1.5%

h)频率调节范围：30 – 300Hz

i)频率调节分辨率：≤0.1Hz

j)频率稳定度：0.1%

k)运行时间：额定容量下连续60min

l)额定容量下连续运行60min元器件最高温度≤65K;

m)噪声水平：≤50dB

n)可实现以下功能

1）变频电源的放置为纵向和横向，特别适合现场操作及观察；

2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；

3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；

4）参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；

5）试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；

6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；

7）数据存储功能：试验结果保存（手动保存）、打印、上传、回查等

① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；

② 数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）

8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；

9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；

10）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

P）重量：约12kg；

3、高压电抗器33.75kVA/27kV      4节

a)额定容量：33.75kVA;

b)额定电压：27kV；

c)额定电流：1.25A；

d)电 感 量：100H/单节；

e)品质因素：Q≥30 (f=45Hz)；

f)结 构：干式；

g)重量：约40kg；

4、电容分压器110kV/1000pF     1套

a)额定电压：110kV；

b)高压电容量：1000pF；

c)介质损耗：tgσ≤0.5%；

d)分 压 比：1500：1

e)测量精度：有效值1.5级;

f)重量：约15kg；

ZSBP-135kVA/108kV变频串联谐振试验装置它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以，请务必准确选型，技术部为您量身制定选型方案。

常见故障排除

通用注意事项

1.本试验设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

2.操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。

3.为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

4.各联接线不能接错，否则可导致试验装置损坏

5.本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全。

常见故障原因及排除

1.风扇不能启动：

1）急停、故障保护、失谐保护后，没有按“故障复位”；

2）内部温度过高，功率元件热保护；

排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。

  如果依然不能启动风扇，请和厂家联系，不可拆卸仪器！

2.自动调谐不能完成，找不到谐振点：

现象：

调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点

原因：

回路接地不好，试验回路接线错误，装置某一仪器开路

排除方法：

1）检查接地装置可靠，接地连接线是否有断开点；

2）检查励磁变压器的高低压线圈的通断；（低压绕组阻值;高压绕组阻值每个输出端对高压尾）

3）检查每一只电抗器的通断；(每个绕组阻值)

4）检查分压器的信号线的通断；（高、低压电容量）

5）检查分压器的高低压电容臂的通断；（1孔对芯，2孔对外壳分别导通；1孔对2孔断开）

6）装置自身升压时没有谐振点，还需要检查补偿电容器的通断；

如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器！

3 不能升压到试验电压

现象：

1）调谐曲线是一条直线，有较低的尖峰；

2）试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；

原因：

1）电抗器与试品电容量不匹配，没有准确找到谐振点；

2）试品损耗较高，系统Q值太低；

3）励磁变压器高压输出电压较低；

  4）高压连接线过长或没有采用高压放晕线

排除方法：

1）将补偿电容器并接入试验回路，加大回路电容量；

2）尽可能将多只电抗器串联，提高回路电感量；

3）提高励磁变压器的输出电压；

    4）干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；

   5） 一般在设备较高电压输出时，采用高压放晕线，或将普通高压输出线改为较短的连线，一般不超过5米。

如果全部处理完后，依然不能解决问题，请和厂家联系，不可拆卸仪器！
