中试控股技术研究院鲁工为您讲解：6kV10kV35kV消谐电阻测试仪

ZSXQ-V消谐电阻器测试仪(源头实力大厂 / 中试控股)

参考标准：Q/GDW415-2010 《电磁式电压互感器用非线性电阻性消谐器技术规范》

简易读懂：ZSXQ-V消谐电阻器测试仪可以做什么?

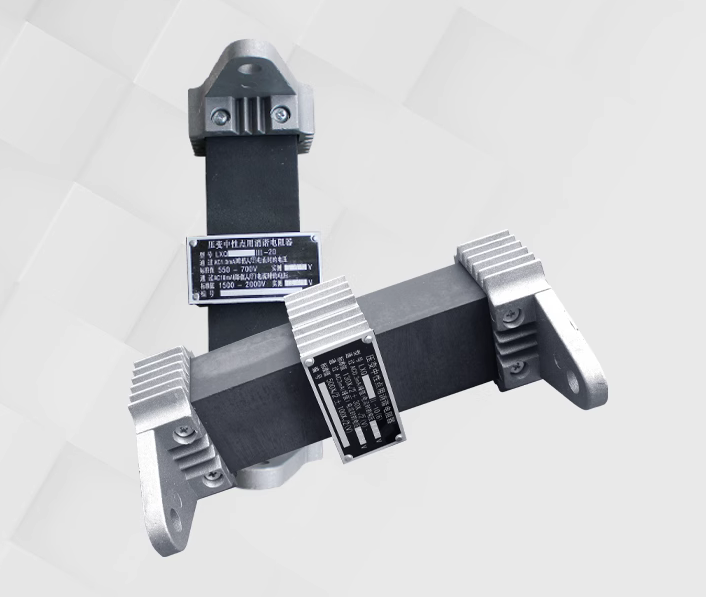

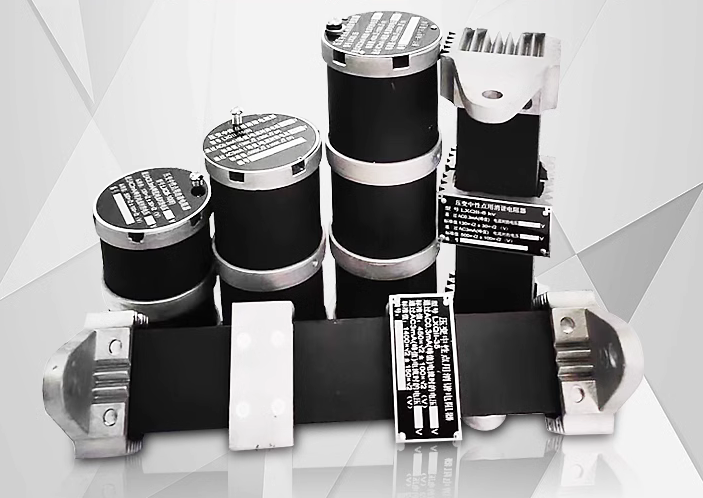

电压互感器中性点用非线性电阻消谐阻尼器是它安装在6kV～35kV电压互感器一次绕组Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，ZSXQ-V消谐电阻器测试仪器能实现自动检测消谐器在电流峰值为0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA时相对应的电压峰值或有效值，并能自动绘制出消谐器伏安特性曲线图。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

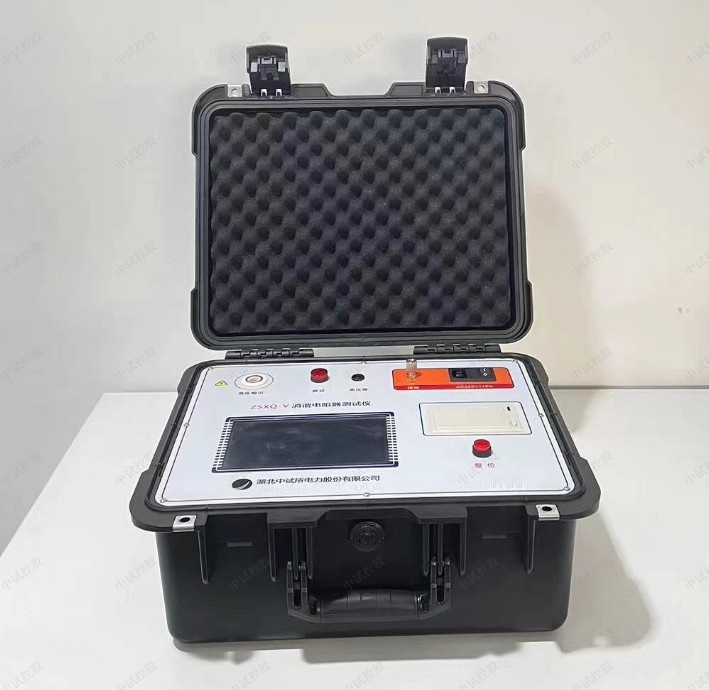

ZSXQ-V消谐电阻器测试仪

1、自动测量伏安特性，并能自动绘制出消谐器伏安特性曲线图；
2、彩色LED触摸式显示屏，中文提示界面；
4、试验数据自动打印；
5、测量为电压峰值、有效值双卡显示；
6、仪器轻巧、便捷适用于现场使用；
7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六档常用电流指示精度等级，覆盖全部常用消谐器电流指标。
8、仪器适用于  6kV ～35kV 消谐电阻器伏安特性测试；
9、准确度等级： ≤0.3mA  5级，＞0.3mA  2.0 级；
10、使用环境：户内和户外；
11、环境温度： -20 ℃～ 50℃；
12、环境湿度：不大于80% RH；
13、输出电流 AC：0mA ～20 mA；
14、输出电压 AC：0V～2800V；
15、工作电压 AC:220V ±10% 50Hz。
16、自带打印机，能够及时输出测试结果。

消谐电阻器具有以下优势：
（1）能够有效地消除谐振现象，提高电路的稳定性和可靠性。
（2）结构简单，使用方便，成本较低。
（3）可调节阻抗大小，适应不同的电路需求。
（4）适用于不同的应用场景，具有较广泛的应用前景。
5.消谐电阻器的局限性
消谐电阻器虽然具有较多的优势，但也存在一些局限性：
（1）消谐电阻器的消谐效果受到电路参数的影响，需要根据具体情况进行调整。
（2）消谐电阻器的消耗功率较大，会产生一定的热量。
（3）对于一些特殊的电路结构，消谐电阻器可能无法完全消除谐振现象。
（4）在高频电路中，消谐电阻器的性能可能会受到一定的限制。
6.通过对消谐电阻器的工作原理图的分析，可以看出消谐电阻器通过改变电路的阻抗来消除谐振现象。
消谐电阻器在电力系统中广泛应用，可以有效地消除谐振现象，提高电力系统的稳定性和可靠性。
消谐电阻器具有结构简单、使用方便、成本低等优势，但也存在一定的局限性。
消谐电阻器在电路中起到了重要的作用，对于提高电路的稳定性和可靠性具有重要意义。

消谐电阻器测试仪技术指标
消谐电阻器测试仪是一种用于测试消谐电阻器性能的仪器设备。它通过测量消谐电阻器在不同频率下的电阻值、电容值等指标，来评估其性能是否符合要求。下面将从多个方面对消谐电阻器测试仪技术指标进行阐述。
消谐电阻器测试仪的频率范围是一个重要的技术指标。消谐电阻器的工作频率通常在几十千赫兹到几百千赫兹之间，因此测试仪的频率范围应能够覆盖这个范围。测试仪的频率范围越宽，能够测试的消谐电阻器种类就越多，适用性也就越广。频率范围的精度也是一个重要的考量因素，精度越高，测试结果越准确。
测试仪的测量精度是另一个关键的技术指标。消谐电阻器的电阻值和电容值通常在几十欧姆到几千欧姆之间，因此测试仪的测量精度应能够满足这个范围。测量精度的提高可以通过采用更高分辨率的模数转换器、更精确的校准方法等手段来实现。测试仪的稳定性也是一个重要的考虑因素，稳定性越好，测试结果的重复性越高。
测试仪的速度和自动化程度也是需要考虑的技术指标。在实际应用中，需要测试大量的消谐电阻器，因此测试仪的速度越快，能够提高测试效率。自动化程度的提高可以减少人工操作的错误，提高测试的准确性和可靠性。测试仪应具备快速测试的能力，并且支持自动化测试。
测试仪的界面和操作方式也是需要考虑的技术指标。一个好的测试仪应该具备友好的用户界面和简单易用的操作方式，使得操作人员能够方便快捷地进行测试。测试仪应该具备数据存储和导出功能，方便用户对测试结果进行分析和处理。
综合考虑以上各个技术指标，消谐电阻器测试仪应该具备高频率范围、高测量精度、快速测试、自动化程度高、友好的界面和操作方式等特点。只有在这些方面都具备优势，才能够满足不同用户的需求，并且提高测试的效率和准确性。
消谐电阻器测试仪技术指标包括频率范围、测量精度、速度和自动化程度、界面和操作方式等多个方面。在选择和使用测试仪时，需要综合考虑这些指标，以满足实际需求，并提高测试的效率和准确性。
