中试控股技术研究院鲁工为您讲解：6kV消谐测试仪

ZSXQ-V消谐电阻器测试仪(源头实力大厂 / 中试控股)

参考标准：Q/GDW415-2010 《电磁式电压互感器用非线性电阻性消谐器技术规范》

简易读懂：ZSXQ-V消谐电阻器测试仪可以做什么?

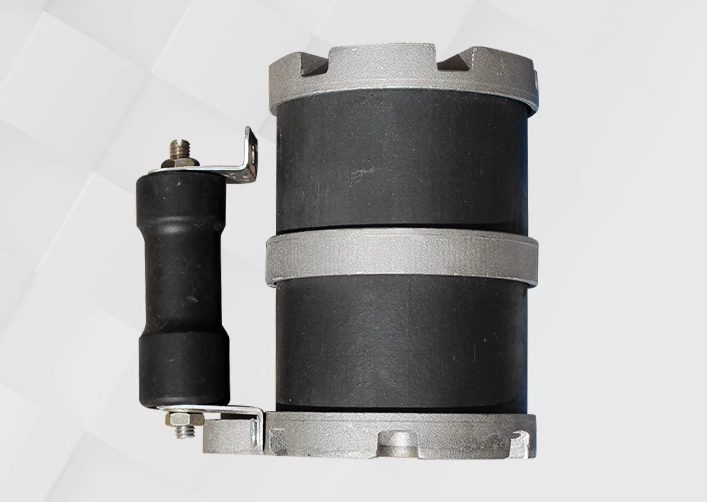

电压互感器中性点用非线性电阻消谐阻尼器是它安装在6kV～35kV电压互感器一次绕组Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，ZSXQ-V消谐电阻器测试仪器能实现自动检测消谐器在电流峰值为0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA时相对应的电压峰值或有效值，并能自动绘制出消谐器伏安特性曲线图。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSXQ-V消谐电阻器测试仪

1、自动测量伏安特性，并能自动绘制出消谐器伏安特性曲线图；
2、彩色LED触摸式显示屏，中文提示界面；
4、试验数据自动打印；
5、测量为电压峰值、有效值双卡显示；
6、仪器轻巧、便捷适用于现场使用；
7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六档常用电流指示精度等级，覆盖全部常用消谐器电流指标。
8、仪器适用于  6kV ～35kV 消谐电阻器伏安特性测试；
9、准确度等级： ≤0.3mA  5级，＞0.3mA  2.0 级；
10、使用环境：户内和户外；
11、环境温度： -20 ℃～ 50℃；
12、环境湿度：不大于80% RH；
13、输出电流 AC：0mA ～20 mA；
14、输出电压 AC：0V～2800V；
15、工作电压 AC:220V ±10% 50Hz。
16、自带打印机，能够及时输出测试结果。

消谐电阻器怎么测阻值
本文主要介绍了消谐电阻器的测阻值方法。通过电阻箱或万用表测量电阻器的阻值。可以通过示波器观察电阻器的阻抗特性曲线来测量阻值。还可以利用LCR表来测量电阻器的阻值。通过这些方法，可以准确地测量消谐电阻器的阻值。
使用电阻箱测量阻值
通过电阻箱测量消谐电阻器的阻值是一种常用的方法。将电阻箱与电阻器串联，调节电阻箱的阻值，直到电路中的电流达到稳定状态。然后，通过读取电阻箱上显示的阻值，即可得到电阻器的阻值。
需要注意的是，在测量时要确保电路中没有其他元件对电阻器产生影响，以保证测量结果的准确性。还需要注意选择合适的电阻箱阻值范围，以确保测量结果能够在合理的范围内。
使用示波器观察阻抗特性曲线
示波器是一种常用的电子测试仪器，可以用来观察电路中的信号波形。通过观察消谐电阻器在不同频率下的阻抗特性曲线，可以间接地测量其阻值。
具体操作方法是，将示波器的输入端与电阻器相连，将输出端与信号源相连。然后，调节信号源的频率，观察示波器上显示的波形变化。根据波形的变化情况，可以推断出电阻器的阻值。
需要注意的是，在测量时要选择合适的频率范围，以确保观察到明显的阻抗变化。还需要注意消除干扰信号对测量结果的影响，以保证测量结果的准确性。
使用LCR表测量阻值
LCR表是一种专用的电子测试仪器，可以用来测量电路中的电感、电容和电阻等参数。通过使用LCR表，可以直接测量消谐电阻器的阻值。
具体操作方法是，将LCR表的测试夹具与电阻器相连，选择相应的测量模式，并设置合适的测试频率。然后，读取LCR表上显示的阻值，即可得到电阻器的阻值。
需要注意的是，在测量时要选择合适的测试频率，以确保测量结果的准确性。还需要注意消除电路中其他元件对测量结果的影响，以保证测量结果的准确性。
通过电阻箱、示波器和LCR表等工具，可以准确地测量消谐电阻器的阻值。这些测量方法各有优缺点，可以根据具体的实际需求选择合适的方法进行测量。通过测量阻值，可以更好地了解和评估消谐电阻器的性能和工作状态。
测量消谐电阻器的阻值是电子工程领域中常见的任务之一。通过合适的测量方法，可以准确地获取电阻器的阻值，为电路设计和故障排除提供重要的参考依据。

消谐电阻器的作用有哪些
消谐电阻器是一种用于消除电力系统中谐波和滤除高次谐波的电气装置。它在电力系统中起到了至关重要的作用，具有以下几个方面的作用。
消谐电阻器可以有效地消除电力系统中的谐波。在电力系统中，谐波是由非线性负载引起的，会对电力系统的正常运行造成严重的影响。谐波会导致电流和电压波形失真，甚至引起设备的过热、损坏等问题。消谐电阻器通过合理地选择电阻值和连接方式，可以将谐波电流引导到电阻上进行消耗，从而减小谐波对电力系统的影响。
消谐电阻器可以提高电力系统的功率因数。功率因数是衡量电力系统效率的重要指标，它表示电力系统中有用功率与总视在功率之间的比值。当电力系统中存在谐波时，谐波电流会导致功率因数下降，从而降低电力系统的效率。消谐电阻器通过消除谐波电流，可以减小功率因数的下降，提高电力系统的效率。
消谐电阻器还可以保护电力系统中的设备。谐波电流会导致设备的过热、损坏等问题，对电力系统的安全运行构成威胁。消谐电阻器可以将谐波电流引导到电阻上进行消耗，减小谐波对设备的影响，从而保护设备的安全运行。
消谐电阻器还可以减小电力系统中的电磁干扰。谐波电流会产生电磁辐射，对周围的设备和系统产生干扰。消谐电阻器通过消除谐波电流，可以减小电磁辐射，降低电磁干扰的程度。
消谐电阻器还可以提高电力系统的稳定性。谐波电流会导致电力系统的电压波动，影响电力系统的稳定运行。消谐电阻器通过消除谐波电流，可以减小电压波动，提高电力系统的稳定性。
消谐电阻器在电力系统中具有消除谐波、提高功率因数、保护设备、减小电磁干扰和提高稳定性等多个方面的作用。它是电力系统中不可或缺的重要装置，为电力系统的正常运行和设备的安全运行提供了有力的保障。
