电缆纸工频电压击穿试验仪

时间：2021-08-19

电缆纸工频电压击穿试验仪

在通过串联谐振试验找到谐振点并升压到试验电压时，如果出现试品耐压不合格或者现场环境没发生大的变化等现象，试验是不会产生过电压保护或者其他故障。但是由于电网电压不是恒定的，电源输入电压是波动的，那么高压输出也是具有一定的波动性，此种情况可能会造成电压波峰出现过电压保护。如果出现电源电压波动，可以调整仪器的过电压保护，提高过电压保护设置，我们一般要求过电压保护设置到电压保护的1.1倍，此时设置到1.2倍基本没有问题。

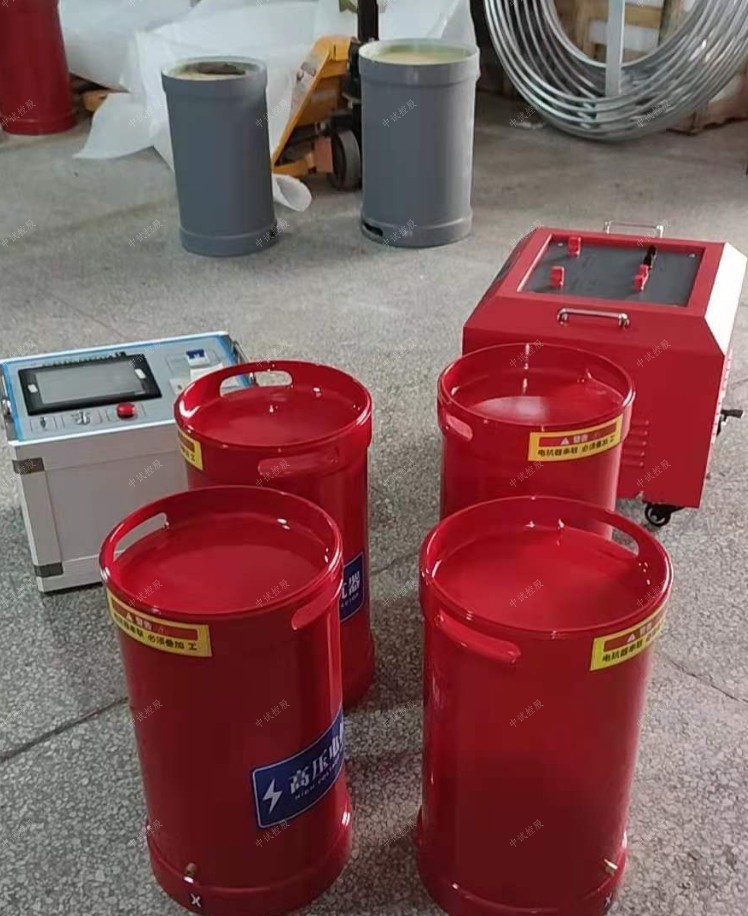

ZSBP-270kVA/108kV 变频串联谐振试验装置
一、被试品对象及试验要求：

1、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、10kV/400mm2电缆5km的交流耐压试验，电容量≤2.1uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

3、电缆纸工频电压击穿试验仪35kV开关柜、互感器、母线母盘的交流耐压试验，试验频率30-300Hz，试验电压95kV，试验时间1min。

二、串联谐振工作环境：

1. 环境温度：－100C –50 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度: ≤1000米；

三、装置主要技术参数及功能：

1. 额定容量：270kVA；

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压：27kV；54kV；108kV

4. 额定电流：10A；5A；2.5A

5. 工作频率：30-300Hz；

6. 装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9. 温升：额定负载下连续运行60min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. 电缆纸工频电压击穿试验仪测量精度：系统有效值1.5级；

ZSBP-270kVA/108kV 变频串联谐振试验装置以上为较简单的问题，但是由于电压波动造成的过电压在设置好过电压保护的情况下是很难出现的。一般变频串联谐振试验装置的过电压都会出现在仪器的扫频阶段，也就是找到谐振点的过程中。使用过的人员都知道，变频串联谐振试验装置找谐振点的过程中，其电压与频率的呈现抛物线一样。系统默认找到高电压，也就是抛物线的顶点作为谐振点。由于谐振原理中理论可以将低压电压谐振到80倍（由于品质因数等关系一般不超过30倍），变频串联谐振试验装置扫频时需要的电压一般为20-50V，通过激励变后的电压一般为几百伏。通过以上原理我们发现，如果我们需要的试品试验电压小于系统谐振时谐振点时的电压，系统可能在自动寻找谐振点时就出现过电压保护，此时整个变频串联谐振试验装置是无法及时耐压，试验也是无法完成的。

而解决此问题的办法也相对比较麻烦，变频串联谐振试验装置不是产生不了试验电压，而是谐振电压高于试验电压，而我们知道系统默认谐振电压是抛物线的顶点，也就是说在抛物线上升到顶点或者顶点下降的过程中，都会有一个点和试验电压点是一致的。我们只需要通过试验变频串联谐振的手动试验，采用手动找频找到和使用电压一致的频率点再耐压就可以完美解决寻找谐振点过程中的过电压问题。
