耐电压强度试验仪

时间：2021-08-19

耐电压强度试验仪

变频串联谐振试验装置是用于鉴定电气设备绝缘强度，它对于判断电气设备能否投入运行具有决定性的意义，也是用来保证设备绝缘水平,避免发生绝缘事故的重要手段。因为变频串联谐振试验装置能充分反映电气设备在交流电压下运行的实际情况，能真实有效的发现绝缘缺陷。

        变频串联谐振采用的是谐振原理，在系统回路中产生一定频率的电压与回路中的电容，电抗产生谐振，其电容（试品）两端产生谐振电压后，再进行升压，使电容两端的电压达到试验电压。

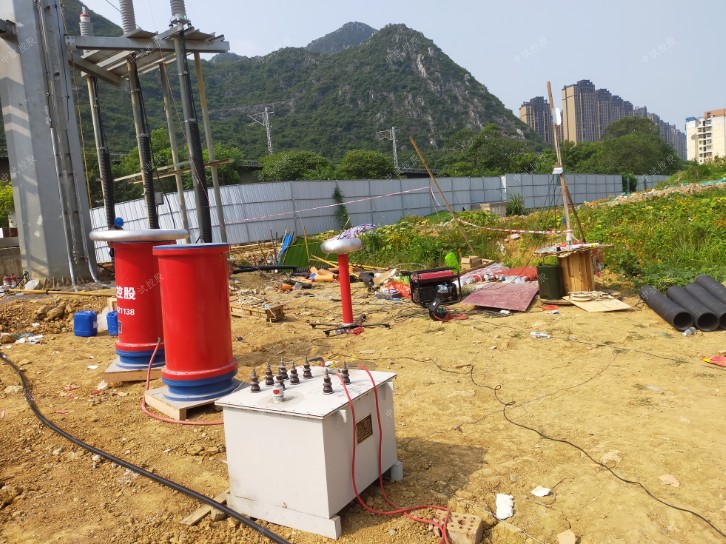

       通过以上原理和现场的实际试验情况，一般变频串联谐振试验装置试验中的过电压发生于两种情况下，一种是在仪器寻找谐振点，产生谐振电压的过程中；一种是在升压到达试验电压的情况下。

特点：
1、耐电压强度试验仪装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，便于现场使用。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。
4、能存储和异地打印数据，存入的数据编号是数字，方便识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、ZSBP-44kVA/44kV变频串联谐振耐压试验装置采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。
7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。
8、设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，中试控股使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
9、耐电压强度试验仪有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。
10、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q，而用并联谐振或者试验变压器做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
11、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。变频串联谐振试验装置发生谐振时，由于感抗和容抗相等，所以电感和电容两端的电压有效值相等，即：UL=UC。又由于其相位相反，因此这两个电压是相互抵消的。在电容或电感的电压有效值为：UL=UC=XLI0=ω0LIO=ω0LU/R。式中ω0L/R称为谐振电路的品质因数，它代表电压比。即UC/U或UL/U。
       ZSBP-44kVA/44kV变频串联谐振耐压试验装置品质因数是衡量谐振电路特性的一个重要参数。如电路中电抗越大，电阻越小，则品质因数越高。因此电容或电感上的电压值将比外加电压大的多。一般电感、电容谐振电路的品质因数可达几十甚至几百。所以变频串联谐振试验装置又叫电压谐振。在电力系统中，串联谐振试验装置将会产生高出电网额定电压数倍的过电压，对电力设备的安全造成很大危害。
      变频串联谐振试验装置用好对电力等部门的作用是非常巨大的，但如果应用不当造成的危害也是非常大的，因此我们一定要在使用此装置前了解其正确的使用方法。
