串联谐振仪

谐振就是物理做简谐振动，物体的加速度在跟偏离平衡位置的位移成正比，且总是指向平衡位置的回复力的作用下的振动。其动力学方程式是F=-kx。 中试控股谐振的现象是电流增大和电压减小，越接近谐振中心，电流表电压表功率表转动变化快，但是和短路得区别是不会出现零序量。

变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防试验。主要针对6kV-500kV电力变压器、GIS、开关、母线、互感器等变电站容性设备，6kV-220kV高压交联电缆，出口电压20kV及以下电压等级的电动机/发电机等交流耐压试验，及其35kV-500kV电压等级CVT升压校验试验。

1、6kV-500kV高压交联电缆的交流耐压试验

2、发电机的交流耐压试验

3、GIS和SF6开关的交流耐压试验

4、6kV-500kV变压器的工频耐压试验

5、其它电力高压设备如母线，互感器的交流耐压试验。

串联谐振试验装置：就是做耐压试验的设备，它是中试控股为了满足大容量的被试品要求，而研发的设备。它是一套组合设备。

中试控股采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。

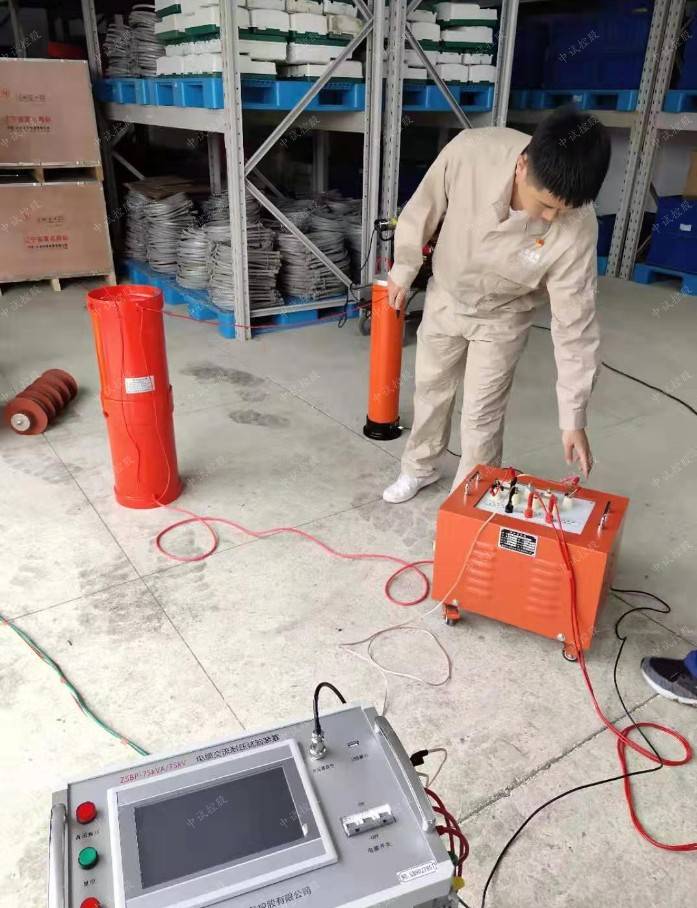

由调频调压电源、励磁变压器、电抗器、电容分压器组成。

对比

串联谐振 VS 工频耐压试验装置:满足大容量被试品耐压试验，体积、重量却比工频耐压小很多，易于搬运

串联谐振 VS 超低频高压发生器:中试控股超低频主要针对10kV/35kV这两种规格的电缆，串谐可适用电缆、主变、发电机、CVT、开关等

串联谐振 VS 直流高压发生器:直流高压发生器施加的“直流耐压”；串联谐振施加的“交流耐压”

适用于：电力变压器、电力电缆、发电机、电动机、GIS、开关、绝缘子、PT、CT、绝缘工器具、母线、CVT效验等

点击添加图片描述（最多60个字）编辑

谐振电路

由电感L和电容C组成的，可以在一个或若干个频率上发生谐振现象的电路，统称为谐振电路。在电子和无线电工程中，经常要从许多电信号中选取出我们所需要的电信号，而同时把我们不需要的电信号加以抑制或滤出，为此就需要有一个选择电路，即谐振电路。

在含有电容和电感的电路中，如果电容和电感并联，可能出现在某个很小的时间段内：电容的电压逐渐升高，而电流却逐渐减少；中试控股与此同时电感的电流却逐渐增加，电感的电压却逐渐降低。而在另一个很小的时间段内：电容的电压逐渐降低，而电流却逐渐增加；与此同时电感的电流却逐渐减少，电感的电压却逐渐升高。电压的增加可以达到一个正的最大值，电压的降低也可达到一个负的最大值，同样电流的方向在这个过程中也会发生正负方向的变化，此时我们称为电路发生电的振荡。

点击添加图片描述（最多60个字）编辑

串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上是相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.

1.谐振定义：电路中L、C两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。

2 .电路欲产生谐振，必须具备有电感器L及电容器C两组件。

3.谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以fr表示之。

由电感L和电容C组成的谐振电路，电路阻抗。其中，R为电阻，为电感的感抗，为电容的容抗。当谐振电路外部输入电压的正弦频率达到某一特定频率（即该电路的谐振频率）时，谐振电路的感抗与容抗相等，此时Z=R，谐振电路对外呈纯电阻性质，此时即为谐振。发生谐振时，谐振电路将输入放大Q倍，Q为品质因数。假设品质因数Q为28，那么对于电感L和电容C并联的谐振电路就是电流增大了28倍。对于电感L和电容C串联的谐振电路，就是电压增加了28倍。无线电设备常用谐振电路来进行调谐、滤波等。

电路的谐振频率也称为电路的固有频率。中试控股由于谐振时电路的感抗与容抗相等，即，所以谐振角频率。由，所以谐振频率，它只由电路本身固有的参数L和C所决定。
