高压开关触指夹紧力测试仪

6~10KV高压开关柜式电力系统中应用量大、分布面广的开关设备，而6~10KV开关柜事故也较多，所以有关规程中增加了高压开关柜试验，其试验项目如下：

一、测量绝缘电阻
      辅助回路和控制回路包括直接操动断路器进行手动（按钮）分闸、合闸或通过继电器保护与自动装置实行自动跳闸、重合闸的回路：指示断路器分闸、合闸位置的信号回路；防止断路器发生跳跃的闭锁装置，分、合闸转换开关的连接回路。

      这些回路的状态和绝缘好坏是直接影响断路器正确动作的关键，所以应定期测量其绝缘电阻。

二、测量导电回路电阻
      测量断路器、隔离开关及隔离的导电回路电阻主要是检查接tou接触是否良好。这是因为在高压开关柜的事故中，接tou发热事故率很高，尤其是手车柜的隔离，有的由于质量问题，接触电阻变大，在工作电流下严重发热，可能引发成事故。

三、交流耐压试验
      高压开关触指夹紧力测试仪它是检查高压开关柜绝缘缺陷最直接、最有效的试验项目。
      试验电压的施加方式是：合闸时各相对地及相间；分闸时各相断口间。相间、相对地及断口的试验电压值相同，为出厂值的80%。

四、检查电压抽取（带电显示）装置
1、高压带电显示装置显示正常，符合制造说明。
2、传感器的交流耐压试验。试验电压为出厂值的80%，瓷质的耐压时间为1分钟，有机绝缘的耐压时间为5分钟。
3、显示器的端子和引线交流耐压为2KV、1分钟。

五、高压开关柜所配断路器试验
       高压开关柜所配断路器根据各自的要求进行试验。例如，真空断路器进行真空度测试；SF6断路器进行压力表及密度继电器校验等。

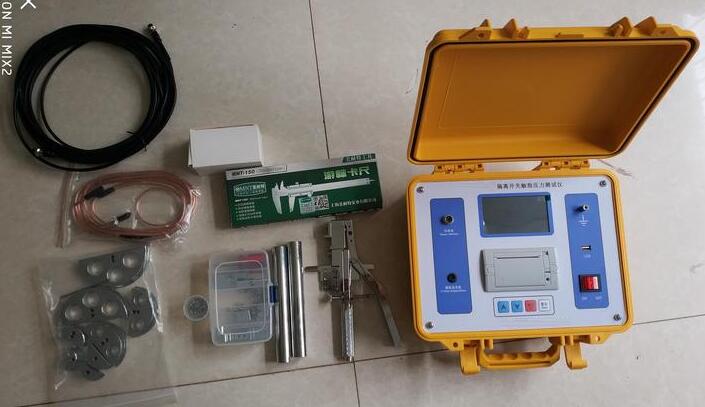

高压开关触指夹紧力测试仪技术参数

工作环境：-10～40℃，≤80%RH大气压力86～106kpa

电源电压：机内锂电池：≤20W(优选)AC220V±10%50Hz±10%

测量范围：≤1000N误差：≤1%读数±1

测量直径（触指开距）：5.5mm～90mm大于90mm（可定制）

内置锂电池，电源工作时间：≥6小时（可定制）。

充电方式：专用充电器接面板锂电池充电接口充电；

传感器信号线长度：10m

绝缘电阻>2MΩ

介电强度电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

● 可通过调整传感器开距尺寸测量国内10KV-500KV和进口GW4、GW5、GW6、GW7、GW10、GW16、GW17、GW22、GW23等系列隔离开关触指压力。

● 专门为折式（GW6、GW16、GW17、GW22、GW23等）系列隔离开关而设计。传感器设计成静触指同样的形状与尺寸（长导管形），测量时动触指只要夹住传感器就能测出动触指夹紧力。

● 电源功耗：AC220V±10%（内置锂电池≤6小时）≤20W

● 测量直径（触指开距）：5.5mm～90mm

● 折臂式专用长导电管形：40mm/50mm/60mm

● 测量范围：≤1000N

● 测量误差：≤1%

● 重量：7kg
