电气测试仪器

绝缘电阻和接地电阻的区别?

绝缘电阻:绝缘物在规定条件下的直流电阻.绝缘电阻是电气设备和电气线路基本的绝缘指标.对于低压电气装置的交接试验,常温下电动机、配电设备和配电线路的绝缘电阻不应低于5MΩ(对于运行中的设备和线路,中试控股绝缘电阻不应低于1MΩ/kV).低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ;在比较潮湿的环境不应低于0.5MΩ;二次回路小母线的绝缘电阻不应低于10MΩ.I类手持电动工具的绝缘电阻不应低于2MΩ。

接地电阻:就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻,它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限远处的大地电阻.接地电阻大小直接体现了电气装置与“地”接触的良好程度,也反映了接地网的规模。

中试控股ZS系列10KV-500KV电力测试设备仪器
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS系列电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪

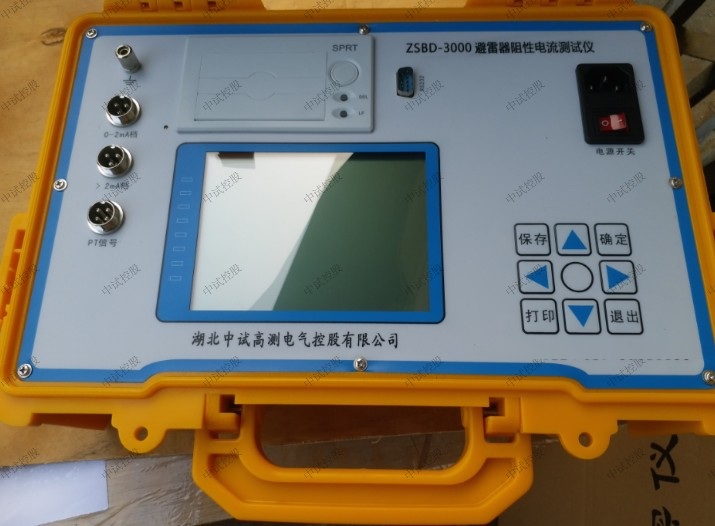

12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS系列油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS系列常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表


变电站电气部分要做哪些试验项目

一、ZS系列主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、ZS系列中试控股站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、ZS系列SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、ZS系列35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、ZS系列110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、ZS系列110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、ZS系列35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、ZS系列零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、ZS系列中试控股电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、ZS系列35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、ZS系列氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、ZS系列高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、ZS系列温度表校验
二十一、中试控股交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、ZS系列变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

中试控股详细讲解氧化锌避雷器是具有良好保护性能的避雷器。利用氧化锌良好的非线性伏安特性,使在正常工作电压时流过避雷器的电流极小(微安或毫安级);当过电压作用时,电阻急剧下降,泄放过电压的能量,达到保护的效果。

一、氧化锌避雷器的优点

氧化锌避雷器的基本结构是阀片。氧化锌阀片在运行电压下呈绝缘状态,通过的电流很小,一般为10~15μA,并且氧化锌阀片的非线性特性主要是由晶界层形成的。其伏安特性曲线接近理想避雷器的伏安特性曲线。

氧化锌避雷器除了有优良的非线性外,还具有一下主要优点:

1.无间隙。在工作电压作用下,氧化锌阀片实际相当于一个绝缘体,不会使其烧坏。因此,可以不用串联间隙来隔离工作电压。由于无间隙,因而对波头陡的冲波能迅速响应,放电无延迟,限制过电压效果很好。既提高了对电力设备保护的可靠性,又降低了作用于电力设备上的过电压,从而降低了电力设备额绝缘水平。

2.无续流。有上述特征可知,只有当作用到氧化锌阀片上的电压达到起始动作电压时,才发生“导通”,“导通”后,氧化锌阀片上的残压与流过其中的电流大小基本无关而为一定值。当作用电压降到动作电压以下时,氧化锌阀片“导通”状态终止,有相当于一个绝缘体。因此不存在工频续流。


二、中试控股详细讲解氧化锌避雷器预防性试验项目及要求

对运行中的避雷器进行定期检查、试验是保电力系统安全的一个重要环节。氧化锌避雷器的绝缘预防试验项目包括:

测量绝缘电阻

测量直流1 mA时的临界动作电压U1mA

测量0.75U1mA直流电压下的泄漏电流

测量运行电压下的交流泄露电流

1.氧化锌避雷器绝缘电阻

中试控股测量氧化锌避雷器的绝缘电阻,可以初步了解其内部是否受潮,还可以检查低压氧化锌内部熔丝是否断掉,从而及时发现缺陷。

《规程》规定,对35 kV及以下的氧化锌避雷器,用2500 V兆欧表测量,测得的绝缘电阻值不应低于1000 MΩ;对35 kV以上的氧化锌避雷器,用5000 V兆欧表进行测量,测得的绝缘电阻值不应低于2500MΩ。

对中试控股500 kV氧化锌避雷器还应用2500 V兆欧表测量其底座绝缘电阻,以检查瓷套座是否进水受潮,测得的绝缘电阻值不应低于1000 MΩ。
