电力测试仪器

大型地网接地电阻测试仪，电力测试仪器采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，中试控股很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，中试控股提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

下面就电力测试仪器大型地网接地电阻测试仪的几个重要知识点，详细讲解大地网接地电阻测试仪。

一、设备用途

测量接地电阻的仪器有很多，不同的试验环境及要求，需要选用不同的电阻测试仪。大地网接地电阻测试仪可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型  适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。

二、功能特点

1.相较于其他的接地电阻表，大地网的价格比其他设备要高出好几倍。同样是测量接地电阻，下面几个特点，大概就能说明问题。

2.测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。

3.抗干扰能力强。本仪器采用异频法测量

4.精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。

5.功能强大。中试控股可测量电流桩，电压桩，接地电阻，（可选配选频表测量跨步电压，接触电压）。

三、重点参数

技术参数往往是设备选型看重的一项指标，大型地网接地电阻测试仪的技术参数如下：

1.阻抗测量范围：0Ω～200Ω

2.分辨率：0.001Ω

3.测量误差：±（读数×2％+0.005Ω）

4.抗工频50Hz 电压干扰能力：10V

5.测试电流波形：正弦波

6.测试电流频率：45Hz、55Hz 双频

7.Zui大输出电流：3A或5A

8.Zui大输出电压：400V

电力测试仪器中试控股ZS系列10KV-500KV电力测试设备仪器
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS系列电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS系列油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS系列常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

变电站电气部分要做哪些试验项目

一、ZS系列主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、ZS系列中试控股站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、ZS系列SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、ZS系列35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、ZS系列110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、ZS系列110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、ZS系列35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、ZS系列零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、ZS系列中试控股电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、ZS系列35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、ZS系列氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、ZS系列高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、ZS系列温度表校验
二十一、中试控股交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、ZS系列变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

电力测试仪器

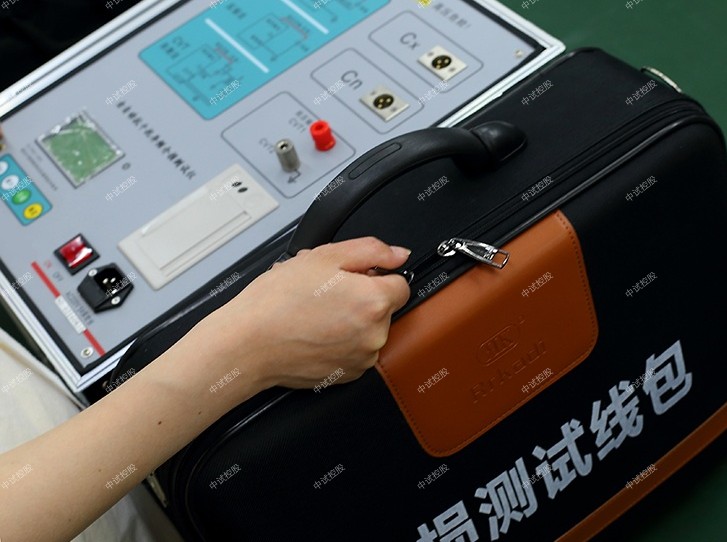

中试控股详细讲解介质损耗因数反映绝缘的老化情况，是评价电缆绝缘性能的重要参量。另外随着电缆工作电压的升高，介质损耗产生的热量将严重限制电缆的传输容量及电缆寿命。在110kV下，电缆介质损耗可占线芯损耗的11. 8%。因此，研究XLPE电缆的介质损耗因数切在工作中的变化规律，对发现电缆中存在的缺陷、保障线路的可靠运行以及提高XLPE载流量具有十分重要的意义。

在电场作用下,电介质中有一部分电能将转变为其他形式的能量，通常转变成热能。所谓电介质的损耗，是指在电场的作用下，电介质单位时间内损耗的电能。如果损耗很大，将会使介质温度升得很高，导致绝缘材料老化，严重时会使介质熔化、甚至烧焦，丧失绝缘性能。因此介质损耗的大小是断定绝缘性能的一项重要指标。

介质损耗根据行程的机理可分为驰豫损耗、共振损耗和电导损耗。另外，还有局部放电损耗。驰豫损耗和共振损耗分别与电介质的弛豫极化和共振极化过程相，而电导损耗则与电介质的电导相联系

1．弛豫损耗

交变电场E改变其大小和方向时，电介质极化的大小和方向也随着改变。如电介质为极性分子组成（极性电介质）或含有弱束缚离子（这类偶极子和离子极化由于热运动造成，分别称为偶极子和热离子），转向或位移极化需要一定时间（弛豫时间），电介质极化与电场就产生了相位差，由这种相位差而产生了电介质弛豫损耗。如组成电介质的极性分子和热离子的弛豫时间r比交变电场的周期T大得多，这些粒子就来不及建立极化，电介质弛豫极化就很小。在低频电场下，粒子的弛豫时间比T小得多，但由于单位时间改变方向的次数很少，电介质的弛豫损耗也很小。

弛豫极化过程在含有极性分子和弱束缚离子的液体和固体电介质中产生。对于含有极性基团的高分子聚合物，极性基团或一定长度分子链亦可产生转向极化形式的弛豫极化。液体所将性电介质的弛豫损耗与黏度有关，对于极低黏度的水、酒精等极性电介质，弛豫损耗出现在厘米波段：弛豫损耗与温度、电场频率有关。

2.共振损耗

对于电子弹性位移极化和离子弹性位移极化，电介质可以看成是许多振子的集合，这些振子在电场作用下作受迫振动，并终以热能方式损耗。当电场频率比振子频率高得多或低得多时．损失能量很少。只有当电场频率等于振子固有频率（共振）时，损失能量Zui大，故称电介质共振损耗。电子弹性位移极化，约在紫外频率波段，而离子位移极化，约在红外频率波段。

3．电导损耗

中试控股详细讲解实际电介质均具有一定电导，由于贯穿电导电流引起的电介质损耗（焦耳损耗）称为电介质电导损耗，一般情况下很小，但当表面电导的急剧增大时，这一损耗往往也急剧增加。它与电场频率无关。

4．局部放电损耗

中试控股常用的固体绝缘中往往不可避免地含有某些气隙或油隙，它的绝缘温度远低于固体绝缘材料。在电场的作用下，气隙中首先发生局部击穿（电晕放电）。而放电所形成的电荷，在外施电场E0作用下移动到气隙壁上，形成反电场E，此反电场在直流电场下恰好削弱了气隙中的电场，很可能放电不再继续下去。若外加是交变电压，经半周期后，外加电压E0反向，正好与前半周气隙中电荷形成的反电场E同方向，串联介质中的电场分布与介电系数成反比，所以交流电压下电介质的局部放电及损耗较直流电压下强烈。
