操作直流高压发生器必须注意的几个事项

  直流高压发生器是一种精密的中试控股电测仪器，如果使用不当，不仅会影响仪器的测量精度，还可能缩短仪器的使用寿命。所以，新手在操作直流高压发生器时，一定要注意以下6个事项：

        1、中试控股无论是哪家设备，使用前，都要先看说明书，了解设备的工作原理和操作流程；
        2、在工作电源进入试验器前加装两个明显断开点，更换被试品和接线时应先将工作电源断开点明显断开；
        3、试验前先检查直流高压发生器控制箱、倍压筒和被试品的接地线是否接好，试验回路接地线应按说明书所示一点接地；
        4、对大容性被试品的放电应经100Ω/V放电电阻棒对被试品放电，放电时不能将放电立即接触试品，应先将放电逐渐接近试品，串联谐振试验装置，至一定距离空气间隙开始游离放电有嘶嘶声，当无声音时可用放电接地端放电，最后直接接上地线放电；
        5、承装修试仪器直流高压在200KV及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的体上带有不同的直流电位，试验人员不要互相握手或用手接触接地点等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对造成伤害；
        6、试验完毕必须将接地线挂至高压输出端方可拆除高压引线。


承装修试仪器中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置

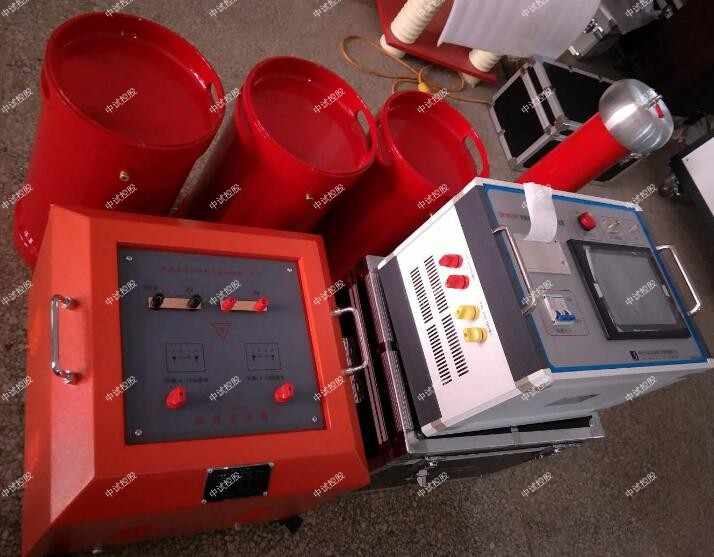

3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS系列电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS系列油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、承装修试仪器ZS系列常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

承装修试仪器直流高压发生器快速极性转换方法是什么：

直流高压测试研究需要电压水平高于±1000kV的直流电压发生器， 该装置可用于研究直流高压下直流输电设备，换流站设备和绝缘材料的介电强度和极转换，也可用于交直流电力设备的漏电流测试， 其他高压测试设备，如浪涌电压发生器，浪涌电流发生器和其他设备； 随着直流输电工程的大规模部署，直流高压发电机的数量和频率大大增加， 为了提高直流高压发生器的效率，必须提高极转换的速度。

1、直流高压发生器极性转换方法

高压发生器的整个极转换涉及一系列过程。例如发电机降压，接地，硅堆极切换，接地和升压。 在极切换过程的每个步骤中使用大量时间， 为了缩短极切换时间并实现直流高压发生器的快速极切换，需要缩短每个过程的时间。

（1）降压过程

加速降压速度是缩短极切换的一个方面，并且主要通过增加放电电阻来实现加速降压速度， 增加放电电阻不会增加放电电阻器的总电阻，而是增加与分压器并联的相同电阻值的电阻器的数量， 列数越多，总电阻值越小，降压速度越快。

（2）接地开关接地过程

在此过程中，将测试电压接地到零或小电压值需要很长时间， 当直流高压发电机电压从测试值降低到一定水平时，通过直接接地快速接地开关的方法可以大大缩短接地开关的接地过程， 但是，满足高压的接地快速接地开关可以承受所有高压和大电流，这对快速接地开关来说是极其苛刻的。

（3） 硅堆极性转换过程

硅堆栈需要实现快速极切换，以转换内部单管极性，要实现这一目标，首先要考虑动机问题。目前，有三种简单的动力，由电动，气动和液压方法驱动，根据本文直流高压发生器的结构，在高压下不可能实现电力，气动装置具有气缸使用的空气源压缩比，太大而无法实现硅叠层的平滑极性转换，如果所有硅反应器都通过气管串联连接，当气体中的湿度大时，整套设备将由于气管排出，导致设备损坏等，

承装修试仪器在液压驱动后，内部单管和末端液压缸形成一组传动机构，当液压缸启动时，内部单管开始平稳地转换极性，直到液压缸完成并且极性切换到位。此时，返回管路中的油激活压力继电器以给出控制信号，指示所有硅堆都在适当的位置，每个硅堆通过液压油管连接，并且所有硅油积聚管和汽缸并联连接，以确保缩短所有硅堆的极转换操作时间。
