承装修试设备直流高压发生器操作说明

直流高压发生器是提供高压直流源的仪器，使用该中试控股仪器前必须先把仪器可靠接地。使用直流高压发生器的工作人员,必须是具有“高压试验上岗”的专业人员。使用直流高压发生器请用户必须按《电力安全工作规程》的规定，并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时，应先将两个电源断开点明显断开，同时现场必须保证至少有三个工作人员，这样才能有效的保证使用人员的安全。

主机上的指示灯、开关、表头、旋钮等已标清楚，阅读操作说明书时请参照主机面板功能说明。

倍压筒底座侧面的四芯航插座为连接主机的专用插座，侧面的接地端子为连接地线用。

附带的高压屏蔽电流表为数显微安表，表顶端上的插孔为连接被试品的线插孔，同时也作为电源控制开关，不用时请拔掉。更换电池时请将表头两端的螺丝下掉后，取下后盖，换好电池后请将后盖用螺丝旋紧。

承装修试设备直流高压发生器使用前准备：

第一步：使用前先检查中试控股仪器的完好性，各连接线不应有断路和短路，继电保护测试仪，设备无破等。

第二步：将主机、倍压筒放置到合适位置，分别联接好电源线、专用四芯连接线和接地线。主机接地线、倍压筒接地线以及放电的接地线均应单独接到被试品的地线上(即一点接地)。严禁各接地线相互串联，应使用仪器配备的专用接地线。

第三步：将电源开关放在关断位置并将电压调节电位器逆时针旋转至零位，过电压保护整定值一般为试验电压的1．1倍。

第四步：中试控股在打开控制箱面板上的电源开关前一定要确认直流高压发生器接的是220V交流电源，仔细检查接线是否正确，同时也要检查高压放电的接地线是否可靠。

空载升压试验并验证电压保护整定值：

第一步：连接好单相AC220V电源，接通电源开关，此时红灯亮，表示电源接通。

第二步：按下绿色按钮，则绿灯亮，表示高压接通。

第三步：顺时针方向平缓调节电压调节电位器，输出端即从零开始升压，主机电压表显示的值为所升电压值，缓慢升压至接近过压保护整定值时后，记录电压表读数，并验证记录值是否为电压整定值的1.1倍，并检查主机及高压输出线有无异常现象及声响。

第四步：降压，将调压电位器回零后，按红色按钮，切断高压输出并关闭电源开关。

承装修试设备中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS系列电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、承装修试设备ZS系列油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS系列常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

承装修试设备直流高压发生器耐压试验步骤

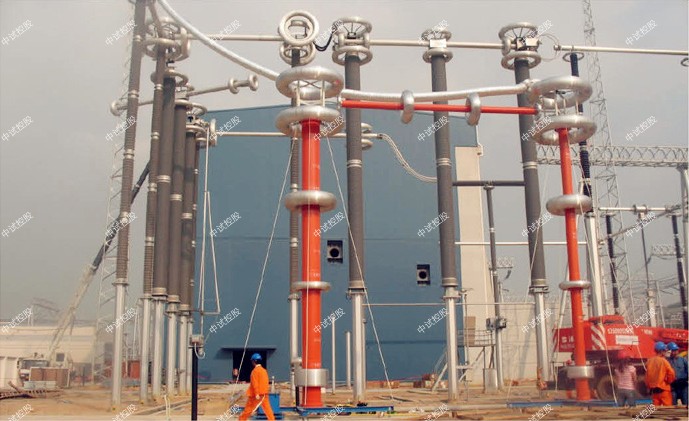

直流高压发生器采用了新技术、新材料和新器件，具有输出功率大、体积小、重量轻的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。整个仪器便于携带，操作方便，安全可靠，特别适用于电力部门现场试验

　　ZGF直流高压发生器耐压试验步骤：

　　1、在做负载试验前，将高压屏蔽微安表安装到倍压筒上的高压输出端上，并将配套的专用高压线分别接到微安表上和被试品上。

　　2、检查仪器、放电、倍压筒、试品联接线、接地线是否正确，接地线联接是否可靠，检查高压安全距离是否符合要求，方可开始进行试品的高压试验。

　　3、直流高压发生器检查确认中试控股仪器等无异常情况后，接通单相交流220V电源开关，此时绿灯亮，表示电源接通。可开始进行试品的直流泄漏和直流耐压试验。

　　4、按红色按钮，则红灯亮，表示高压接通，待升高压。

　　5、顺时针方向平缓调节调压电位器,输出端即从零开始升压。升压速度以每秒3-5kV上升试验电压为宜。对于大电容试品升压时则需要缓慢升压，否则可能导致电压过冲,还需监电流表充电电流不超过直流发生器的最大充电电流。当升到所需的电压或电流后，按规定时间记录电流表及电压表的读数。

　　6、试验完毕后，降压，将调压电位器回零后，继电保护测试仪，随后按绿色按钮，切断高压并关闭电源开关。

　　7、试验完毕后，应用放电对试品进行多次放电，放电后方可靠近试品和拆线工作。对小电容试品如氧化锌避雷器、避雷器等缓缓调节调压电位器升压到所需的电压(电流)值，然后从数显表上读出电压(电流)数值。

　　承装修试设备如需对氧化锌避雷器进行75%VDC-1mA的测量时，应先升到电流到1000uA时电压值停止(这时可记录电压、电流值)，然后按下黄色按钮,电压即降到原来的75%,并保持此状态。此时可读取微安表数值及电压值。测量完毕后,调压电位器逆时针回到零位,按下绿色按钮,需再次升压时按红色按钮即可。中试控股对大电容试品时，升压应更要缓慢，并需要监视电流表充电电流不超过发生器的最大充电电流，一定要放慢升压速度,避免充电电流过大。试验完毕后，将电压调节电位器逆时针回到零位上，随后按绿色按钮，切断高压，此时先不要关闭电源，电压表显示还有电压值，此为存电电压，等电压降到2000V左右,方可用放电进行多次放电，确保安全。

　　直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，动作时间一般在10微秒可完全关断直流主回路。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下不损坏功率器件。

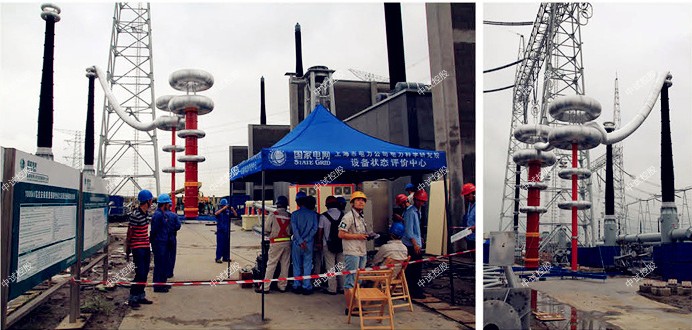

　　电力设备绝缘预防试验包含了交流耐压试验和直流耐压试验。由于在直流电压和交流电压作用下，设备绝缘上的电压分布不同，因而直流耐压试验在某些交流电压较难实现的绝缘强度测试方面发挥了重要作用，成为交流耐压的有效补充。中试控股直流高压发生器是直流耐压试验的主要设备，为保证直流耐压试验的准确可靠.直流高压发生器需要进行定期量值校准。
