10kV变配电设备安装调试仪器

它们是保证电气设备安全运行的监控和保护手段。控制有一对一控制和选线控制等方式， 其电源有强电 (110～220V) 和弱电 (48 V及以下) 之分。保护有主设备保护和线路保护、母线保护几类。中试控股测量有常规测量和选择测量两类，可显示各种所需的电气计量。信号有声响信号和灯光信号两种，也有强电和弱电之分。当电气设备出现不正常运行情况时， 自动装置就能及时自动完成保证安全运行的操作， 例如备用电源自动投入装置和自动重合器等。上述各种设施一般设在变电所主控制楼(室)内。330 kV及以上的变电所一般建有主控制楼，通常为三层建筑物;220 kV及以下的变电所一般建设单层主控制室; 无人值班变电所一般只建设简易的控制小室。控制和保护设施均由变电所二次回路电源供电。二次回路电源包括有蓄电池直流电源、复式整流电源、电容储能电源和交流二次电源几种。220 kV及以上变电所中中试控股采用蓄电池直流电源，110 kV及以下不重要的变电所中通常采用其他种类的二次回路电源。
通信设施
10kV变配电设备安装调试仪器有微波通信、载波通信和光纤通信几种。330 kV及以上变电所中通常设置微波通信、载波通信和光纤通信，220 kV及以下变电所中只设载波通信和光纤通信。在变电所中一般不建单独的通信楼，通信设施放在主控制楼 (室) 的通信室内。
补偿装置
电力网内无功功率要求就地平衡。为了平衡变电所供电范围内的无功功率， 在变电所内装设并联电容器组或同步调相机; 为了补偿远距离输电线路的充电功率，需要在变电所内装设并联电抗器;为了增强系统稳定性，提高线路输电能力，有时还需要在变电所中装设串联电容器组。

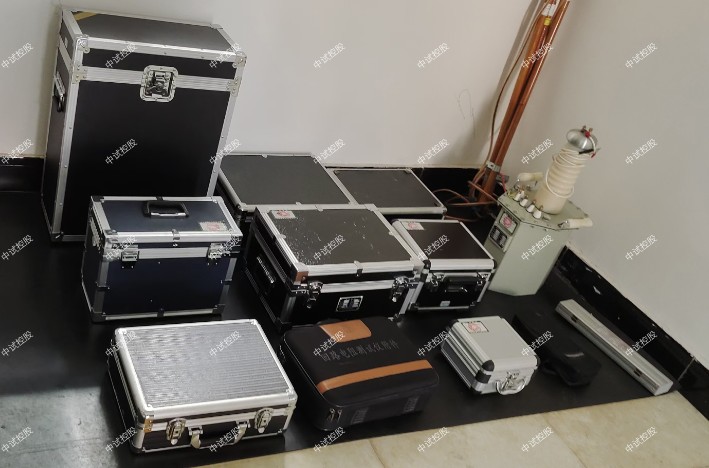

10kV变配电设备安装调试仪器中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS系列电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS系列油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS系列常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

10kV变配电设备安装调试仪器变电站电气部分要做哪些试验项目

一、ZS系列主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、ZS系列中试控股站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、ZS系列SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、ZS系列35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、ZS系列110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、ZS系列110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、ZS系列35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、ZS系列零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、ZS系列中试控股电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、ZS系列35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、10kV变配电设备安装调试仪器ZS系列氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、ZS系列高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、ZS系列温度表校验
二十一、中试控股交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、ZS系列变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

10kV变配电设备安装调试仪器氧化锌避雷器带电测试仪现场试验的时候怎么接线的

氧化锌避雷器带电测试仪是高压电气试验中用来检测氧化锌避雷器特性的测试仪器。被广泛的用于各种电压等级的氧化锌避雷器的带电或停电检测。那现场试验中氧化锌避雷器带电测试仪到底是怎么接线的呢？又有哪几种接线方法呢？今天中试控股小编带大家一起来学习下。

方法一：现场带电接线方式（三相电压取样）

测试线接线方法如上图所示，请先接两机的地线，再接一 根电流测试线（3 芯），最后接电压测试线（4 芯）。接电流测 试线的方法，首先根据电流大小，接电流测试线到主机端“0-2mA”或“>2mA”量程档上（ > 2mA 档 标配为 2-10mA），再将另一端 接计数器的上端，绝大多数用“0-2mA”量程。中试控股接电压测试线的 方法，也是先接 PT 电压发送机端，再接 PT 二次测试端，一定要 小心谨慎接线以避免 PT 二次或试验电压短路。

方式二：现场带电接线方式（B 相电压取样）

10kV变配电设备安装调试仪器测试线接线方法如上图 所示，请先接两机的地线，再接一 根电流测试线（3 芯），最后接电压测试线（4 芯只用绿、黑两 线）。接电流测试线的方法，首先根据电流大小，接电流测试线 到主机端“0-2mA”或“>2mA”量程档上（ > 2mA 档 标配为 2-10mA）， 再将另一端接计数器的上端，绝大多数用“0-2mA”量程。接电 压测试线的方法，也是先接 PT 电压发送机端，再接 PT 二次测试端，一定要小心谨慎接线以避免 PT 二次或试验电压短路。

方式三：现场带电接线方式（无电压方式取样）

测试线接线方法如上图 所示，只需要主机，不需要 PT 电 压发送机。请先接主机的地线，再接一根电流测试线（3 芯）。 中试控股接电流测试线的方法，首先根据电流大小，接电流测试线到主机 端“0-2mA”或“>2mA”量程档上（ > 2mA 档 标配为 2-10mA）， 再将另一端接计数器的上端，绝大多数用“0-2mA”量程。

以上方法都需要特别注意：在相应的接线方式下做单相测试或二相测试时，只接相应的测试线，其它线悬置。

10kV变配电设备安装调试仪器氧化锌避雷器带电测试仪的结构原理和特点

氧化锌避雷器带电测试仪面板如图所示，测试仪分为主机和 PT 电压发送机两部分。

PT 电压发送机：采集 PT 二次侧电压，通过有线或无线方式将信号 发送给主机。

主机：采集氧化锌避雷器泄漏电流，并接收 PT 电压发送机电压信 号，中试控股经过 FFT 计算获得氧化锌避雷器的特征数据。主机采集电 流分为“0-2mA”和“> 2mA”两档（ > 2mA 档 标配为 2-10mA）, 通过一根三芯线 A、B、C 接到三相氧化锌避雷器的计数器上端， 另通过一根接地线接到计数器下端。

通信方式：两机之间的通信可选择有线同步，无线同步，无电压三 种方式。有线同步和无线同步支持取三相电压基准信号、B 相 电压基准信号二种方式。
