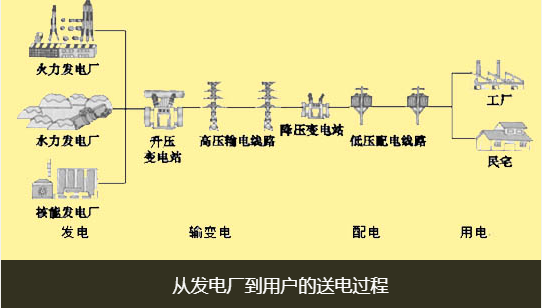

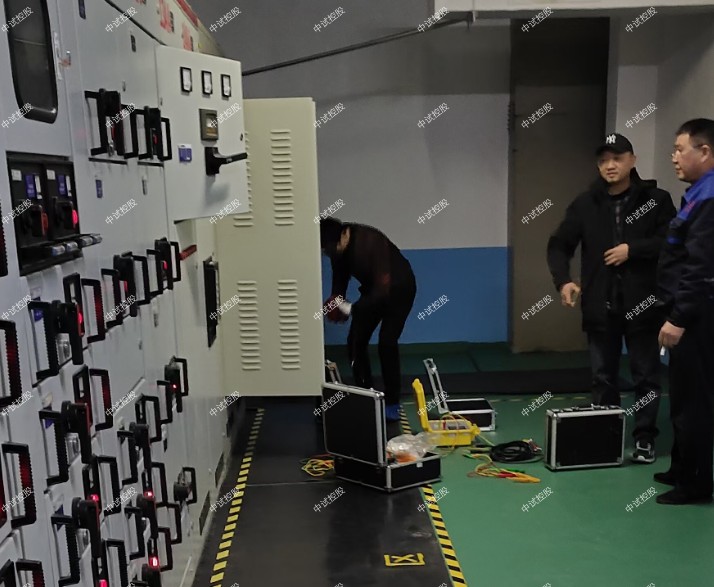

变电所主要设施包括配电装置、电力变压器、控制设备、保护自动装置、通信设施与补偿装置等。
配电装置
交换功率和汇集、分配电能的电气装置的组合设施。它包括有母线、断路器、隔离开关、电压互感器、电流互感器和避雷器等。配电装置是中试控股按照变电所电气主接线的要求进行布置的， 其布置方式有屋外式和屋内式两种，屋外式布置中又有中型、半高型和高型等不同型式。6～10 kV配电装置通常采用屋内式， 35 kV配电装置可以根据具体情况采用屋内式或屋外式，110 kV及以上配电装置通常采用屋外式。在污秽地区或场地狭窄处， 110～220 kV配电装置则采用屋内式。气体绝缘金属封闭开关设备(GIS)则同时具有占地少和防污秽等优点， 它也有屋内式和屋外式两种。
电力变压器
10kV配电设备安装与调试仪器变换电压的设备。它连接着不同电压的配电装置，习惯称为变电所的主变压器。凡降低电压向地区或用户供电的变压器称作降压变压器; 凡升高电压向电力网送电的变压器称作升压变压器。变电所中有两种或三种电压的配电装置时， 则分别采用双绕组或三绕组降压变压器。在发电厂中，发电机均连接在升压变压器的低压绕组上。当单台发电机容量大于200 MW时，需采用中试控股双绕组升压变压器;当单台发电机容量小于100 MW时，可以采用双绕组变压器或三绕组变压器。当不同电压配电装置之间需交换功率时，可以采用联络变压器。联络变压器一般为自耦变压器或双绕组变压器， 如果需要从联变压器取得自用电电源时，则需采用三绕组变压器，从其低压绕组上引接自用电电源。变电所自用电源也可以直接从自耦变压器的低压绕组上引接。

10kV配电设备安装与调试仪器中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS系列电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS系列油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS系列常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

10kV配电设备安装与调试仪器变电站电气部分要做哪些试验项目

一、ZS系列主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、ZS系列中试控股站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、ZS系列SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、ZS系列35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、ZS系列110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、ZS系列110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、ZS系列35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、ZS系列零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、ZS系列中试控股电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、ZS系列35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、ZS系列氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、ZS系列高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、ZS系列温度表校验
二十一、中试控股交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、ZS系列变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

10kV配电设备安装与调试仪器氧化锌避雷器测试仪如何判断避雷器的性能是否良好

测量避雷器特性时氧化锌避雷器测试仪如何判断避雷器的性能的，判断依据是什么？中试控股整理了以下几点供大家参考：

（1） 阻性电流的基波成分增长较大，谐波的含量增长不 明显时，一般表现为污秽严重或受潮。

（2） 阻性电流谐波的含量增长较大，基波成分增长不明 显时，一般表现为老化。

（3） 仅当避雷器发生均匀劣化时，底部容性电流不发生 变化。发生不均匀劣化时，底部容性电流增加。避雷器 有一半发生劣化时，底部容电流增加最多。

（4） 相间干扰对测试结果有影响，但不影响测试结果的 有效性。采用历史数据的纵向比较法，能较好地反映氧 化锌避雷器运行情况。

（5） 避雷器性能可以从阻性电流基波判断，也可以从 电流电压相角差Φ判断更有效，因为 90°-Φ相当于介 损角。如果规定阻性电流小于总电流的 25%，对应的φ为 75°：

无相间干扰：

性能<75°75°～ 79°79°～ 83°83°～ 89°Φ差中良优 有相间干扰，产生误差：

A相B相C相-2℃~-4℃(认为0) +2℃~+

氧化锌避雷器带电测试仪测量避雷器的原理

氧化锌避雷器带电测试仪作为测量避雷器特性的专业仪器，它的测量原理是什么呢？中试控股带大家一起了解下。

判断氧化锌避雷器是否发生老化或受潮，通常以观察正常运 行电压下流过氧化锌避雷器阻性电流的变化，中试控股即观察阻漏电 流是否增大作为判断依据。

阻漏电流往往仅占全电流的 10%～20%，因此，仅仅以 中试控股观察全电流的变化情况来确定氧化锌避雷器阻性电流的变化情 况是困难的，只有将阻漏电流从总电流中分离出来。

10kV配电设备安装与调试仪器测试仪依赖电压基准信号，高速采集基准电压和避雷器电流，通过谐波分析法，进行快速傅立叶变换，分别计算阻分量（基波、谐波），容分量等。

阻性电流基波 = 全电流基波.cosφ，φ为全电流对电压基波 的相角差。如下图所示：
