220kV变电站新建工程电气交接试验仪器

二次设备有：

1、综合自动化设备：其中包括线路保护测控柜，主变压器保护测控柜，电能计量屏，频率电压紧急控制装置，电能质量监测柜，二次安防设备，中试控股电力调度数据网接入设备柜，升压站微机监控系统，电压无功控制装置，通信接口柜，微机五防系统。

2、一体化电源系统：其中包括直流电源成套装置，交流不间断电源（UPS）。

3、通信设备：光端机，综合配线柜，程控调度交换机，数据通信网设备等设备。
变电设备评级分类如下：

1．一类设备

设备技术健康状况良好，操作灵活，运行安全可靠，外观整洁，无锈蚀、渗漏等缺陷，技术资料齐全，记录填写正确、清晰，设备的绝缘强度与污秽地区的等级相匹配，反事故安全措施及技术措施已完成。

2．二类设备

220kV变电站新建工程电气交接试验仪器设备存在一般缺陷，个别次要元部件或次要试验结果不合格不致影响安全运行，或对安全运行影响较小。主要技术资料健全且基本符合实际。检修和预防性试验超周期但不超过半年，设备的绝缘强度接近地区的等级要求，反事故安全措施及技术措施正在执行，尚未完成。

3．三类设备

设备存在严重缺陷或危急缺陷，漏油漏气严重，外观很不整洁，不能保证设备安全可靠运行，中试控股设备主要技术资料不齐全。检修和预防试验超过一个周期以上，设备的绝缘强度低于地区等级要求，反事故安全措施及技术措施没有执行。

一、二类设备均称为完好设备。

220kV变电站新建工程电气交接试验仪器中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器

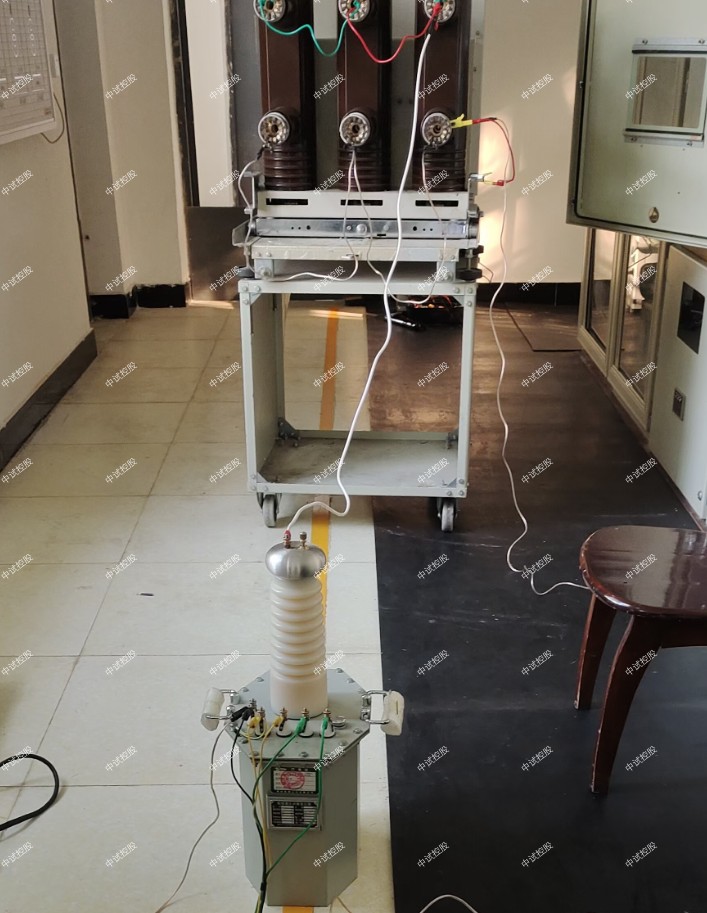

2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

220kV变电站新建工程电气交接试验仪器变电站电气部分要做哪些试验项目

一、主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、中试控股站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、中试控股电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、温度表校验
二十一、中试控股交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

高压开关测试仪中传感器安装的方法

高压开关测试仪上一般配置有三种测速传感器，分别在不同情况下使用。三种传感器通过一 根传感器信号线，连接到仪器的“速度传感器”插座上。

不同的传感器在开关测试仪上安装方法也不一样。下面就让我们一起来学习下三种传感器时如何正确安装的。

1、通用测速传感器

传统的测速传感器通常用滑线电阻器或光电传感器（分光栅和光电编码器两 种），中试控股这几种都由运动和静止两部分组成。测速时，分别安装于开关的运动部件 （动触头或提升杆）和静止部件（将军帽座或开关基座）上，而且配合要好。

2、旋转测速传感器

通用式传感器适用于传感器作直线运动时的测速，有些开关，尤其是进口和合 资开关，直线传动部分被封闭在开关本体里面，通用传感器找不到安装地点。开关出厂做速度试验时，在开关分合指示器或旋转轴上做试验，此种情况选用旋转 传感器。

安装注意：旋转传感器的轴应尽量与开关旋转轴保持同心，否则传感器旋 转有阻碍，测出曲线的毛刺会很重，影响测试数据的准确。

3、直线行程速度传感器

如果需要很精确地测出，开关的动作行程，则需要使用直线传感器。 直线传感器有三种规格，分别是 50mm、200mm 和 300mm。 50mm 直线传感器用于真空开关行程速度的测量; 200mm、300mm 用于 SF6开关行程，速度的测量，此两种传感器为非标准 配置。

以某型号真空开关为例，如下图。直线电阻传感器在安装时，要保证传感器 运动轴能够直线运动，用磁性万能支架固定好传感器。对于 SF6开关、油开关，方法类似。

变频串联谐振耐压试验装置的故障排除方法

变频串联谐振耐压试验装置主要针对 10kV、35kV、110kV、220kV、中试控股变电站及线路等所有电气主设备的交流耐压试验设计制造。

串联谐振试验装置在使用过程中通常会遇到风扇不能启动、不能升压到试验电压等问题，这些问题该如何解决呢？今天让我们中试控股一起来学习一下。

一、风扇不能启动：

1） 急停、故障保护、失谐保护后，没有按“故障复位”；

2） 内部温度过高，功率元件热保护；

排除方法：关断仪器电源，将仪器静置 30 分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。

二、自动调谐不能完成，找不到谐振点：

现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点

原因：回路接地不好，试验回路接线错误，装置某一仪器开路

排除方法：

1） 检查接地装置可靠，接地连接线是否有断开点；

2）检查励磁变压器的高低压线圈的通断；（低压绕组阻值;高压绕组阻值每个输出端对高压尾）

3）检查每一只电抗器的通断；(每个绕组阻值)

4）检查分压器的信号线的通断；（高、低压电容量）

5）检查分压器的高低压电容臂的通断；（1 孔对芯，2 孔对外壳分别导通；1 孔对 2 孔断开）

6）装置自身升压时没有谐振点，还需要检查补偿电容器的通断；

三、不能升压到试验电压现象：

1）调谐曲线是一条直线，有较低的尖峰；

2） 试验时一次电压较高，高压却较低，中试控股甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；

原因：

1）电抗器与试品电容量不匹配，没有准确找到谐振点；

2）试品损耗较高，系统Q 值太低；

3）励磁变压器高压输出电压较低；

4） 高压连接线过长或没有采用高压放晕线

220kV变电站新建工程电气交接试验仪器排除方法：

1）将补偿电容器并接入试验回路，加大回路电容量；

2）尽可能将多只电抗器串联，提高回路电感量；

3）提高励磁变压器的输出电压；

4）干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；

5） 220kV变电站新建工程电气交接试验仪器一般在设备较高电压输出时，采用高压放晕线，中试控股或将普通高压输出线改为较短的连线，一般不超过 5 米。
