220kV变电站改造二次部分调试仪器

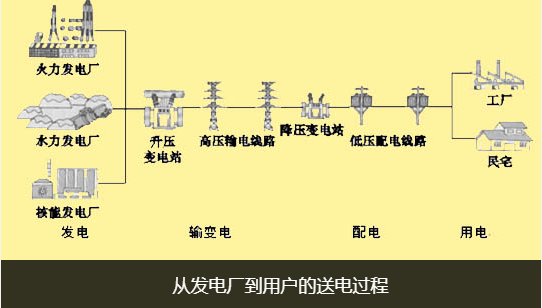

在变电站中输送和分配电能的高压电气设备。变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器等。由一次设备相互连接，构成输电、配电或进行其它生产的电气回路称为一次回路或一次接线系统。二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或所需的低压电气设备。如熔断器、控制开关、继电器、控制电缆等。中试控股由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。

变电所二次设备包括哪些？？它们有什么作用？
对一次设备进行监察、测量、控制、保护和调节的设备，称为二次设备。
220kV变电站改造二次部分调试仪器二次设备主要包括哪些：
（1）测量表计。用来监视、测量电路的电流、电压、功率等。
（2）绝缘监察装置。用来监察交、直流电网的绝缘状况。
（3）控制和信号装置。控制主要是指采用手动或自动方式，通过操作回路实现配电装置中断路器的合、跳闸。
（4）继电保护及自动装置。
（5）直流电源设备。包括蓄电池组和硅整流装置。用作开关电器的操作、信号、继电保护及自动装置的直流电源，中试控股以及事故照明和直流电动机的备用电源。
（6）塞流线圈（又称高频阻波器）。为电力载波通信设备中必不可少的组成部分，它与耦合电容、结合滤波器、高频电缆、高频通信机等组成电力线路高频通信通道。塞流线圈起到阻止高频电流向变电站或支线泄漏、减小高频能量损耗的作用。
（7）综合自动化设备。

220kV变电站改造二次部分调试仪器中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置

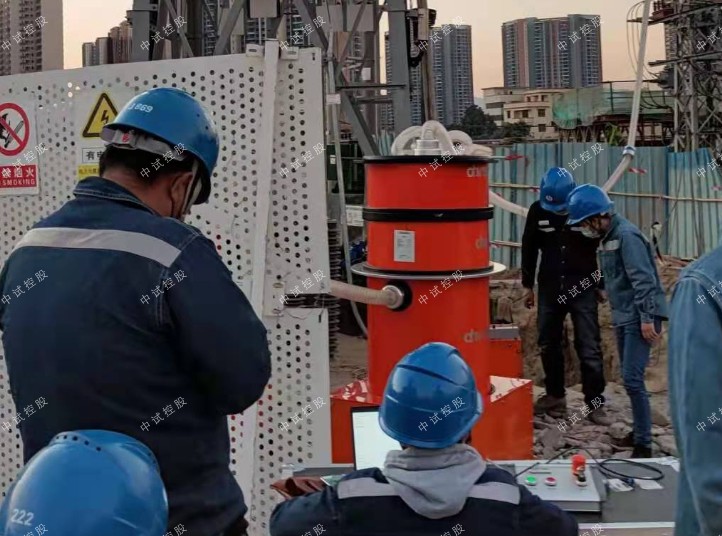

3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

220kV变电站改造二次部分调试仪器变电站电气部分要做哪些试验项目

一、主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、中试控股站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、中试控股电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、温度表校验
二十一、中试控股交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

220kV变电站改造二次部分调试仪器变压器有载分接开关测试仪操作中的注意事项

变压器有载分接开关测试仪可 实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精 确测量，是测试有载分接开关的理想设备。

在操作变压器有载分接开关测试仪时我们应该需注意以下几点：

①. 仪器可带线圈进行测量，但严禁带电测量，并断开测试端的连线；

②. 带绕组测试时，变压器的非测试端应三相短路接地，仪器的 O 端不要接 地；

③. 对于长时间未动的有载开关，测试前应多次转换开关，磨除触表面氧 化层及触头间杂质；

④. 使用前，仪器的接地端子必须接好地线；

⑤. 不能将两组以上的线连在一起作为一路测量，不用的线要开路；

⑥. 测试过程中，不允许拆除测试线；

⑦．测试结束后，先关闭仪器再拆除所有接线。

如何解决高压开关测试仪试验时开关不动作技术问题

高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。中试控股高压开关测试仪是测试高压断路器的机械动特性参数的重要仪器。

我们在现场用仪器进行控制合、分闸操作时通常会遇到开关不动作的技术问题，这时候首先应该判断以下几种情况。

1、现场合、分闸控制接线不正确或控制回路存在问题

处理办法：找到现场控制柜的控制接线图，分 别找出合、分闸线圈和开关辅助接点，参见本说明书附录二控 制接线图及说明重新接线。检查控制回路，保证回路畅通。

2、检查仪器操作电源是否有直流输出

用万用表对仪器内部提供的操作电源进行电压校验检查（参见本说明书 5.1.1 条的第⑨项）。如电压输出正常，则进行其它检查;如无电压输出，则

（1）操作控制线上的保险或控制线损坏。

处理办法：更换新保险管或重新接好控制线。

（2）仪器内部电源损坏

处理办法：用现场开关柜操作电源，采用“外触发”方式进行操作。（参见本中试控股6.2.②条操作介绍）同时通知提供备用机。

3、220kV变电站改造二次部分调试仪器开关机构存在保护闭锁（如西门子、ABB 开关）

处理办法：①使用仪器提供的内电源操作开关合、分闸试验，必须解除闭锁， 请现场技术人员或开关人员根据现场控制柜的控制接线图，协助解除闭锁。 ②用现场操作电源，用“外触发”方式试验。
