220kV变电站工程验收工作用到的调试仪器

变电所二次设备包括哪些？？它们有什么作用？

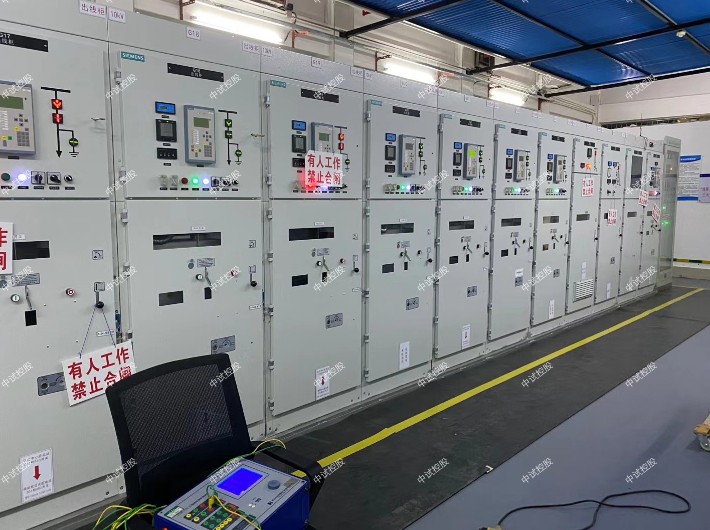

对一次设备进行监察、测量、控制、保护和调节的设备，称为二次设备。
二次设备主要包括哪些：
（1）测量表计。用来监视、测量电路的电流、电压、功率等。
（2）绝缘监察装置。用来监察交、直流电网的绝缘状况。
（3）控制和信号装置。中试控股控制主要是指采用手动或自动方式，通过操作回路实现配电装置中断路器的合、跳闸。
（4）继电保护及自动装置。
（5）直流电源设备。包括蓄电池组和硅整流装置。用作开关电器的操作、信号、继电保护及自动装置的直流电源，以及事故照明和直流电动机的备用电源。
（6）塞流线圈（又称高频阻波器）。为电力载波通信设备中必不可少的组成部分，中试控股它与耦合电容、结合滤波器、高频电缆、高频通信机等组成电力线路高频通信通道。塞流线圈起到阻止高频电流向变电站或支线泄漏、减小高频能量损耗的作用。
（7）220kV变电站工程验收工作用到的调试仪器综合自动化设备。

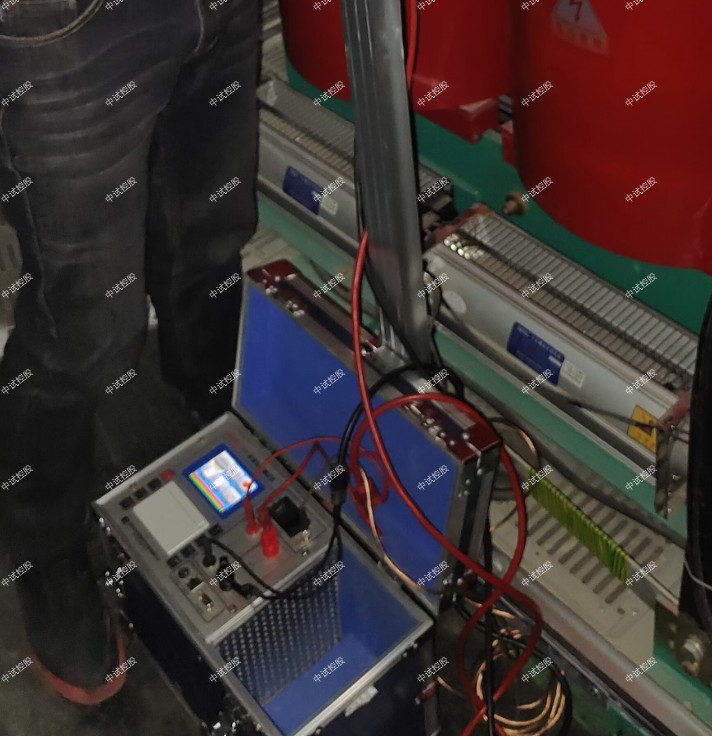

220kV变电站工程验收工作用到的调试仪器中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

220kV变电站工程验收工作用到的调试仪器充气式交流试验变压器的注意事项：

1. 试验设备的布置，对人身周围要有足够的安全距离。中试控股尽量避免在人员过道上布置设备及施高压引线。

2. 试验现场安装围栏、悬挂“止步、高压危险”标示牌。

3. 试验中高压引线要有支撑或牵引绝缘物。要有安全监护员，高压开关动特性测试仪 ，防止有人靠近和从底下穿过。

4. 直流高压试验中微安表最好在高位时，除有屏蔽盒外有过流自动保护装置以防止突发性击穿短路或放电时表烧坏。

5. 工频耐压试验：请注意验算设备容量是否足够，并应避免产生谐振。

6. 工作地线（高压尾、稳压电容末端接地线）与保护地线（操作箱外壳）应分开连接，并有良好的接地性能。

7. 中试控股试验中如有电源不规则摆动（如电焊）必然影响高压输出稳定，此时应停止试验查找原因排除。

8. 验工作对气候（温度、湿度）的要求应符合试验规程要求，并作记录。

9. 高压测试工作要严格执行能源部颁发的安全工作规程有关规定。

220kV变电站工程验收工作用到的调试仪器三倍频电源发生装置试验方法

电力生产的ZSBF三倍频变压器是根据中国标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。

三倍频变压器结构

ZSBF三倍频变压器采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上，使开口接成三角形的次级绕组中的基波电势（正序向量）的向量和为0，而开口两端应出同相的150Hz三次谐波（零序）。

三倍频变压器技术指标

输入电压： 三相380V   50Hz   正弦波

输入电流： 7.6A

输出电压： 0-300V   150Hz   波形失真≤5%

输出电流： 5A

输出容量： 5kVA

空载运行时间： ≤5分钟

负载运行时间： 40-60S

220kV变电站工程验收工作用到的调试仪器分体式三倍频电源发生装置试验方法

1.中试控股ZSBF系列三倍频发生器分单体式和分体式两种，单体式将三倍频部分和操作部分（控制部分）整合在一起，如果要求三倍频额定容量较大则设计为分体式结构。

2.将试验所需的SBF三倍频、SBF操作箱（操作台）、互感器按示意图所示的方法连接好；仔细检查，确保输入、输出、仪表接地线准确无误后，方可通电进行操作。此时三倍频的次级输出即为150Hz的三倍频电源。

3.接通电源，合上空开，将调压器的手轮旋至零位处，零位开关合上，此时电源指示灯及零位指示灯亮。按下启动按钮，接触器吸合，同时工作指示灯亮，并发出声光报警。

4.顺时针缓慢均匀旋转调压器的手轮，并密切注视仪表，当升到所需电压值时、应停止旋转，按下计时按钮，耐压时间到即发出声光报警，及时反向旋转手轮，直到调压器回到零位上。

5.试验完毕后，按下停止按钮，接触器断电，工作指示灯灭，零位指示灯亮，此时调压器断电。

6.本装置设有过流保护，出厂时按额定输出电源80%整定，于小负载时，电能质量分析仪 ，应根据负载重新整定，当升压或耐压过程中出现过流或击穿现象时，接触器断电，切断主回路，起到保护作用。

7.220kV变电站工程验收工作用到的调试仪器此套中试控股试验设备带有多抽头的电抗器，当三倍频发生器带JCCI类型高压串级式电压互感器负载时，其电流由感性为容性，功率因素很低，因此，可在被试验的高压互感器某一绕组上接入可调的电抗器进行电流补偿来提高整个试验回路的功率因素，如图1虚线框所示。
